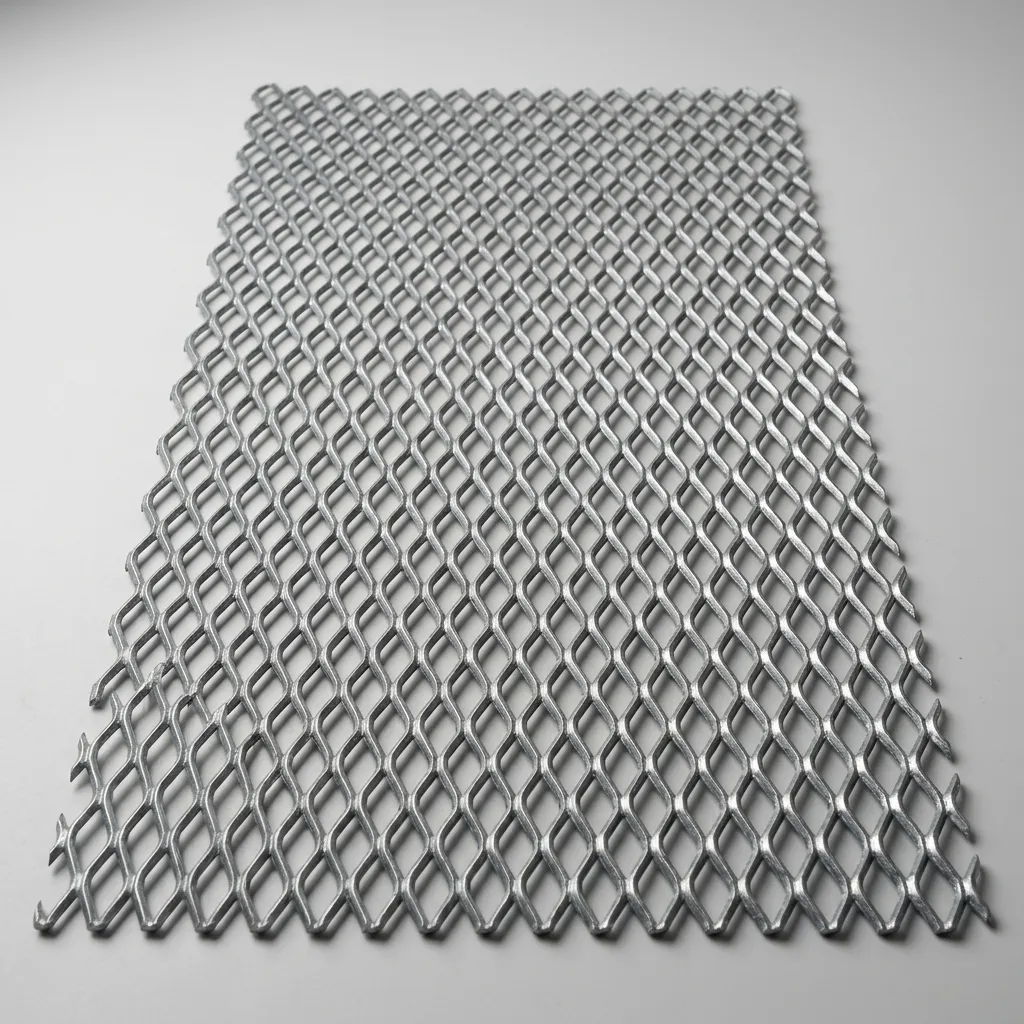

Galvanisiertes Streckmetallgewebe
Galvanisiertes Streckmetallgewebe mit Rautenmuster für Belüftung und Schutz.
FOB-Referenzpreis ab 4,80 $ / m². Variiert je nach Spezifikation und Menge; Endpreis auf Anfrage.
Blechdicke
2–3 mm
Masche
10–15 mm
Offene Fläche
62–68%
Material
Galvanized Steel
Norm-Spezifikationen
2
Muster
Verfügbar
Offizielle Standard-Toleranz-SKU-Matrix
Wählen und sperren Sie genaue Unterspezifikationen
Don't see the specification you need? Ask about other options.
Tell us the product, specification, or application. You can inquire even if the details are incomplete.
| Nominale Maschenzahl | Standard-Durchmesser (mm)Standard-Durchmesser (Zoll) | Öffnungsgröße (mm)Öffnungsgröße (Zoll) | Referenz-Öffnungsfläche | Gesch. Gewicht (kg/m²)Gesch. Gewicht (lb/ft²) | Mikro | |
|---|---|---|---|---|---|---|
| Standard-Plattendicke | 2.000 mm0.07870" | 10.000 mm0.39370" | 62.0% | 3.10 kg/m²0.6300 lb/sq.ft | ||
| Standard-Plattendicke | 3.000 mm0.11810" | 15.000 mm0.59060" | 68.0% | 4.50 kg/m²0.9200 lb/sq.ft |
Den vollständigen Drahtgewebe-Katalog herunterladen
Erhalten Sie den vollständigen Katalog mit Spezifikationen, Anwendungen und ASTM-Konformität — als PDF.
100X Simulierte Mikroskop-Linsenansicht
Wo wird galvanisiertes Streckmetall eingesetzt?
Galvanisiertes Streckmetall kommt überall dort zum Einsatz, wo sich kostengünstige Steifigkeit, freie Luftzirkulation und der Schutz durch Zink im Außenbereich verbinden müssen: rutschhemmende Laufstege, Treppenstufen und Plattformböden, Sicherheitszäune und Perimeterabschirmungen, Maschinenschutzgitter und Sicherheitsumhausungen, Fassaden-Sonnenschutz, Lüftungsgitter und Abdeckungen für Entwässerung mit hoher offener Fläche.
- Belüftungsabdeckungen
- Maschinenschutz
- Laufstegroste
Metallurgische Zusammensetzung und Legierungsanalyse
Kohlenstoffstahl-Basis & Rückverfolgbarkeit der Zinkroute
Jedes Panel dieser Familie wird aus kohlenstoffarmem Stahl geschnitten und zu Rautenöffnungen gestreckt, anschließend durch eine von zwei rückverfolgbaren Zinkrouten geschützt: Feuerverzinkung nach dem Strecken gemäß ASTM A123 versiegelt jede geschnittene Stegspitze und jede Knotenverbindung, während das Strecken aus vorbeschichtetem (elektrolytisch oder feuerverzinktem) Blech die Schnittkanten blank lässt. Jedes Bündel ist nach Verzinkungsroute, Form, LWD x SWD und Beschichtungsmassen-Klasse etikettiert; Beschichtungszertifikate nach ASTM A123 sind auf Anfrage erhältlich.
All batches are tested via handheld PM-I spectrometer before Tianjin Port export, guaranteeing material compliance.
Zinkbeschichtung & Einsatzgrenzen
- Verzinkungsroute：Feuerverzinkung nach dem Strecken taucht das fertige Gitter in geschmolzenes Zink und versiegelt jede Schnittkante; vorbeschichtetes Blech wird vor dem Schneiden beschichtet, sodass geschnittene Stegenden blanken Stahl freilegen und eine Ausbesserung mit zinkreicher Farbe benötigen.
- Zinkauflagenmasse：Elektrolytisch vorverzinkt trägt 10-30 g/m² für den Innenbereich auf; Feuerverzinkung nach dem Strecken liefert 45-300+ g/m² gemäß ASTM A123 und ISO 1461 für Außen- und Laufsteg-Einsatz.
- Schutz der Schnittkanten：Nur die Feuerverzinkung nach dem Strecken erfasst jede Stegspitze und Knotenverbindung; sie ist daher die Standardroute für Außenpaneele, bei denen Kantenrost ein Ausschussrisiko darstellt.
- Einsatzgrenze：Zinkbeschichtungen degradieren oberhalb von etwa 200 °C, daher bleibt diese Familie Laufstegen, Schutzgittern und Fassaden vorbehalten; für chloridreiche oder Hochtemperatur-Umgebungen auf Streckmetall aus Edelstahl 316 aufrüsten.
Welche Toleranzen nach ASTM A123 und NAAMM EMMA 557 gelten für galvanisierte Streckmetallpaneele?
Zwei Normen regeln diese Familie: ASTM A123 legt Zinkauflagenmasse und Haftung der Feuerverzinkungsroute fest, während NAAMM EMMA 557 die Streckgeometrie (SWD/LWD), Rechtwinkligkeit und Wölbung kontrolliert. Bestätigen Sie die geltende Toleranz in Ihrer Bestellung oder Ihrem Eingangskontrollplan und fordern Sie die tatsächlich gemessenen Werte im Versandbericht an.
| Eigenschaft | Referenznorm | Standardtoleranz | Geprüft bei |
|---|---|---|---|
| Zinkauflagenmasse, Feuerverzinkungsroute | ASTM A123 / ISO 1461 | 45-300+ g/m² je nach Materialdickenklasse | Beschichtungszertifikat oder Wiege-Abzieh-Wiege-Prüfung nach ASTM A90 |
| Konstruktionsmaß SWD / LWD | NAAMM EMMA 557 | -0, +1/2 in. pro Fuß | Maßbericht vor Versand |
| Rechtwinkligkeit & Wölbung | NAAMM EMMA 557 | 1/16 in. pro Fuß Breite/Länge | Ebenheitsprüfung vor dem Verpacken |
Woher stammen diese Spezifikationen?
- “This specification covers the requirements for zinc coating (galvanizing) by the hot-dip process on iron and steel products made from rolled, pressed, or forged shapes, castings, plates, bars, and strips.”ASTM A123/A123M, Scope 1.1ASTM International – Grundlage für Auflagenmasse und Haftung der Route „Feuerverzinkung nach dem Strecken“
- “This publication sets forth the standard specifications for expanded metal, including diamond dimensions, tolerances, and flattening requirements.”NAAMM EMMA 557-20, Standard SpecificationsNAAMM Expanded Metal Division – Grundlage für Geometrie und Toleranzen von SWD/LWD, Rechtwinkligkeit und Wölbung
Sonderanfertigung für Streckmetall · Qualitätssicherung für Streckmetall · Verpackung & Logistik
Sonderanfertigung für Streckmetall
Blechbearbeitung für Streckmetallplatten.
Planungs-Service
Erhöhtes Streckmetall wird walzgeplattet auf eine glatte Oberfläche, für Architekturpaneele und Laufstege.
Zuschnitt auf Maß
Bleche werden mit exakter SWD/LWD-Ausrichtung und Abmessung geschnitten, bereit für Einrahmung oder Montage.
Einrahmen & Kanten
U-Profil- oder Winkelrahmen an Platten geschweißt, für Maschinenschutz, Zäune und Fassadenkassetten.
Qualitätssicherung für Streckmetall
Streckmetall wird vor dem Versand auf Geometrie und Beschichtung geprüft.
Geometrietoleranz
Stegbreite, -stärke und SWD/LWD werden an jeder Charge gegen die Bestelltoleranzen gemessen.
Beschichtungsverifizierung
Verzinkte oder pulverbeschichtete Oberflächen werden nach einschlägigen Normen auf Dicke und Haftung geprüft.
Ebenheitsprüfung
Platten werden auf Säbeligkeit und Verwindung geprüft, damit sie korrekt in Rahmen sitzen.
Verpackung & Logistik
Flachverpackung, die Kanten und Oberfläche des Streckmetalls schützt.
Blechpaletten
Platten gestapelt auf begasten Paletten mit Zwischenlagepapier und Stahlumreifung.
Kantenschutz
Eckschutz und Folienverpackung schützen Schnittkanten und beschichtete Oberflächen beim Handling.
Containerbeladung
Optimierte 20GP-/40HQ-Ladepläne mit Fotos und Ladeberichten, die vor Abfahrt des Schiffes geteilt werden.
Lieferbedingungen
FOB Tianjin oder CIF große Häfen; DHL, FedEx und SF Express für Mustersendungen weltweit verfügbar.
Was Käufer zu galvanisiertem Streckmetall fragen
Verwandte Produktfamilien
Gesamtkatalog ansehen
Bereit, Galvanisiertes Streckmetallgewebe zu beschaffen?
Senden Sie uns Verzinkungsroute, Form, LWD x SWD, Stegbreite oder Blechdicke, Paneelemaße, Beschichtungsmassen-Klasse und Menge. Unsere Spezialisten antworten innerhalb von 2 Stunden mit direktem Werkspreis und können kostenlose Muster galvanisierten Streckmetalls organisieren.
