試験篩メッシュと実験室用織金網試験篩
粒度分析用に、完成した織金網製の実験室用試験篩を調達します。お見積りを依頼する前に、目開き・篩枠・材質・検査についてASTM E11-24とISO 3310-1:2016の要件を比較してください。
仕様を見る実験室用試験篩の仕様
試験篩は完成したアセンブリです：粒度分析用に篩枠に張力をかけて固定した精密織金網布です。規格・公称目開き・線径・篩枠サイズ・材質・要求される検査レベルをまとめて指定する必要があります。
粒度分析用の枠付き織金網試験篩。このページは、ばらの交換用篩布ではなく、完成した試験篩を対象としています
金属織金網製試験篩にはISO 3310-1:2016、織金網試験篩布と試験篩にはASTM E11-24。RFQには必要な版を明記してください
篩の呼びを定義する目開き寸法です。ISO 565が公称目開き寸法シリーズを提供します。目開きはメッシュ数と互換性がありません
メッシュ数・線径・公称目開き・開口率・織りは相互に関係します。再現性が重要な場合は、目開きと線径を明記してください
篩枠径と篩枠高さを単位系を含めて指定し、試験篩が意図した篩振とう機・蓋・受器・積層構成に適合するようにします
現在の製品データにはステンレス鋼と真鍮の材質ルートが記載されています。レビューのため、必要なメッシュ・篩枠の材質、表示・検査・証明書・トレーサビリティ要件を明記してください
| 規格 | 対象事項 | 規格の適用範囲 | RFQへの影響 | |
|---|---|---|---|---|
| ASTM E11-24 | 織金網試験篩布・構造・篩枠サイズ・検査手順 | 125 mmから20 µmまでの公称目開き。金網布にはSI単位、篩枠にはインチ・ポンド単位 | ASTM E11-24と要求される検査・校正文書を明記してください。認証レベルを勝手に想定しないでください | |
| ISO 3310-1:2016 | 金属織金網製試験篩の技術要件と試験 | ISO 565に基づく125 mmから20 µmまでの公称目開き | 規格・目開き・篩枠寸法・必要な検査記録を明記してください | |
| ISO 565:1990 | 金属織金網・穴あき板・電鋳シートの公称目開き寸法 | 1 mm以上のサイズはmmで、より小さいサイズはµmで表されます | 曖昧なメッシュ数のみの依頼ではなく、単位付きの公称目開きを使用してください | |
| プロジェクトまたは実験室の方法 | バイヤーのサンプリング・篩い分け手順 | 明示的に引用されない限り、製品規格の対象外 | 適用方法と篩振とう機インターフェースが選定に影響する場合は、それらを提供してください |
試験篩の用語：各項目の意味
これらの項目は異なる特性を表します。一つを列挙しても、他を確実に定義することはできません。
| 項目 | 意味 | RFQに含めるべき理由 | |
|---|---|---|---|
| 公称目開き | mmまたはµmで指定された目開き寸法 | 粒度分離の主要な呼称です | |
| メッシュ数 | 1インチあたりの目数 | それ自体では目開きや線径を定義しません | |
| 線径 | 金網を織るために使用する線の直径 | 目開き形状・開口率・金網の挙動に影響します | |
| 篩枠径 | 篩枠の外径または呼び径 | 篩振とう機・蓋・受器・積層との適合性を決定します | |
| 篩枠高さ | 篩枠の使用可能または呼び高さ | 積層クリアランスとサンプル容量に影響します |
試験篩RFQチェックリスト
一般的なメッシュ見積りではなく実験室方法に沿った見積りを受け取るには、これらの詳細を提供してください。
| 項目 | 提供内容 | 重要な理由 | |
|---|---|---|---|
| 規格と版 | ASTM E11-24、ISO 3310-1:2016、またはプロジェクト指定の規格 | 構造と検査の基準を設定します | |
| 公称目開き | mmまたはµmでの目開き寸法と単位 | 対象となる粒度カットを定義します | |
| 篩枠 | 直径・高さ・蓋／受器インターフェース・篩振とう機との適合性 | 機器のミスマッチを防ぎます | |
| 材質 | 必要な金網布と篩枠の材質 | レビューが構造を評価できるようにします | |
| 検査と文書 | 検査・校正・証明書・シリアル表示・トレーサビリティ要件 | 文書に関する根拠のない想定を防ぎます | |
| 商取引の詳細 | 数量・仕向地・納期・梱包要件 | 比較可能な工場・運賃見積りが可能になります |
試験篩の指定方法
製品は枠付き織金網試験篩のままです。これらのルートは、依頼を区別する規格・材質・篩枠・文書の選択肢を整理します。
ASTM E11-24試験篩
ASTM E11-24に準拠する依頼で、バイヤーが公称目開き・篩枠形式・必要な検査または校正文書を特定します。
ISO 3310-1:2016試験篩
金属織金網製試験篩を対象とするISO 3310-1:2016に準拠する依頼で、目開きと寸法を意図した単位系で明記します。
ステンレス鋼織金網試験篩
RFQで定義されるメッシュおよび／または篩枠向けのステンレス鋼材質ルートで、耐久性と洗浄適合性が重要となる場面で検討されます。
真鍮構造ルート
現在の製品データに記載されている真鍮の材質ルートです。見積り前に、部品の材質・篩枠形式・目開き・規格を正確に確認してください。
試験篩メッシュと篩枠の選び方
試験方法と公称目開きから始め、次に篩枠・材質・検査の詳細を完成させます。メッシュ数は補足的な記述であり、完全な試験篩の仕様ではありません。
試験方法から始める
篩のシリーズと報告を規定する、研究所・顧客・規制上の方法を特定します。
規格と版を指定する
適用可能な場合はASTM E11-24またはISO 3310-1:2016に加え、プロジェクト固有の要件を指定します。
公称目開きを設定する
mmまたはµmで目開きを明記してください。公称目開きが分離点を確立します。
線径とメッシュ幾何形状を追加する
必要な箇所にはメッシュ数と線径を含めます。これらは公称目開きの代わりにはなりません。
篩枠を機器に合わせる
篩枠径・高さ・篩振とう機・蓋・受器とのインターフェースを提供してください。
材質を意図的に選ぶ
すべての部品が同じ構造を使用すると想定せずに、金網布と篩枠の材質を明記してください。
検査と文書を定義する
見積り前、必要な検査・証明書・表示・シリアル記録・トレーサビリティを説明してください。
商取引の依頼を完了する
比較可能な見積りのために、数量・仕向地・納期・梱包要件をお伝えください。
完全な試験篩仕様が重要な理由
完全な仕様書は実験結果を保証するものではありませんが、組立品・必要文書・見積りを比較するための共通の基準をバイヤーとサプライヤーに提供します。
明確な粒度指定
単位付きの公称目開きは、メッシュ数だけよりも、意図した篩の目開きを明確に示します。
機器に適合する篩枠
篩枠径と高さは、篩振とう機・蓋・受器・積層との適合性を明確にします。
比較可能な規格基準
ASTM E11-24またはISO 3310-1:2016を指定することで、サプライヤーに同じ基準を提供します。
材質の透明性
金網布と篩枠の材質要件を分けることで、構造に関する誤った想定を避けます。
事前に要求される文書
検査・表示・トレーサビリティのニーズは、オファーを比較する前に評価できます。
調達・輸出対応のRFQ
数量・仕向地・梱包要件は、レビューに工場マッチングと運賃を評価するのに十分な詳細を提供します。
実験室用試験篩の使用箇所
試験篩は、方法が定義された目開きシリーズを要求する場合に、管理された粒度分析と日常のグレーディングをサポートします。適用方法とサンプルの挙動を研究所と確認してください。
実験室での粒度分析
積層した織金網試験篩は、粉体・顆粒・その他の粒状サンプルを目開きで定義された画分に分離します。
受入材料の品質管理
品質チームは、定義された篩セットを使用して、供給された粒状材料を社内または顧客の仕様に照らしてチェックします。
骨材・土・鉱物試験
建設材料・鉱業の研究所は、引用された方法が実験室規模の粒度分類を要求する場合に試験篩を使用します。
食品・粉体加工
プロセス・品質チームは、粉体や粒状物の一貫性をレビューするために実験室規模の篩い分けを使用します。バイヤーは用途に適した材質と手順を選択します。
医薬・化学品開発
研究・品質管理研究所は、妥当性評価済みの粒子特性評価手順の中で篩分け分析を使用する場合があります。
研究・パイロットプラント
開発チームは、定義された篩の目開きを使用してバッチを比較し、粉砕結果を評価し、再現可能なスケールアップデータを作成します。
避けるべき試験篩購入ミス
回避可能な問題のほとんどは、実験室用試験篩を一般的なスクリーニングメッシュとして扱うことから生じます。価格を依頼する前に、完成したアセンブリと検証ニーズを定義してください。
メッシュ数のみで発注する
メッシュ数だけでは公称目開きや線径を完全には定義できません。目開きと単位を含めてください。
篩布と完成した試験篩を混同する
試験篩には篩枠と張力をかけた金網布が含まれます。このページは完成品である枠付き製品を対象としています。
規格の版を省略する
正確なASTM・ISOの版と、適用される実験室方法を明記してください。
規格の適用範囲が在庫状況を意味すると想定する
125 mmから20 µmの適用範囲は規格に属します。要求する構成をRFQで確認してください。
篩枠寸法の省略
目開きが正しくても、試験篩が篩振とう機・蓋・受器・積層に適合しない場合は使用できません。
要求せずに認証があると想定する
検査・校正・証明書・トレーサビリティ文書は、その構成に対して明記し確認する必要があります。
研究所の承認済み試験方法と機器の指示に従ってください。これらは一般的な取扱いに関する考慮事項であり、妥当性検証済みの手順や規格の代替ではありません。
実験室ワークフローでの試験篩の取扱い
使用前に点検する
篩枠・メッシュ表面・ラベル・必要な識別表示を、研究所の受入手順に照らして確認します。
意図した目開きシリーズ順に積む
適合する蓋と受器の部品とともに、適用方法が要求する順序で篩を積層します。
金網布の変形を避ける
メッシュが曲がったり伸びたり破損したりしないよう、研究所が承認した洗浄・取扱い方法を使用します。
必要な記録を維持する
品質システムまたは試験方法が要求する場所では、検査・校正・洗浄・使用の記録を保持します。
輸送・受入用の試験篩梱包
梱包は、受け取り時に必要な構成情報を保持しながら、篩枠と織金網布を保護する必要があります。最終的な梱包と文書計画を見積書とともに確認してください。
メッシュ面を保護する
取り扱い・輸送中に織金網表面への接触による損傷を防ぐ梱包を使用します。
篩枠の縁を保護する
完成した試験篩の篩枠が輸送中にリムやメッシュ張力を変形させないよう、分離して固定します。
仕様をラベル表示する
梱包文書に、合意した目開き・篩枠形式・材質・数量・注文番号を記載します。
事前に文書を要求する
確認できるように、検査・証明書・表示・トレーサビリティのニーズをRFQに列挙してください。
仕向地と取扱い要件を明記する
運送対応の見積りのため、仕向地・貿易条件・特別な梱包指示を提供してください。
受け取り時に点検する
試験篩を供用開始する前に、納品された構成と状態を発注書と照合してください。
実験室・QC業務での試験篩メッシュ
これらのシナリオは、枠付き織金網試験篩をどのように指定できるかを示します。これらは例であり、お客様の事例や性能主張ではありません。

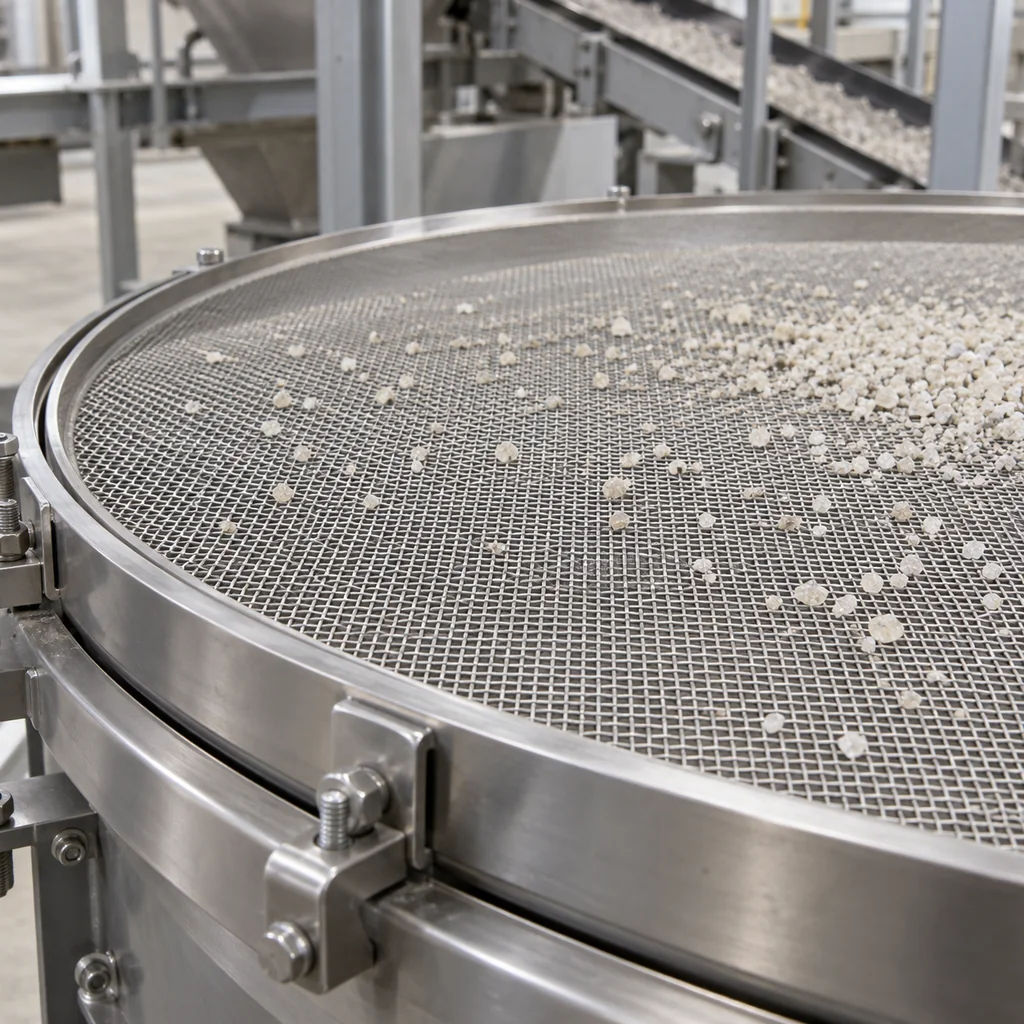

粒状材料の篩い分けレビュー
研究室は、管理された粒度比較のために、公称目開きの積層・篩枠サイズ・適用規格を指定します。

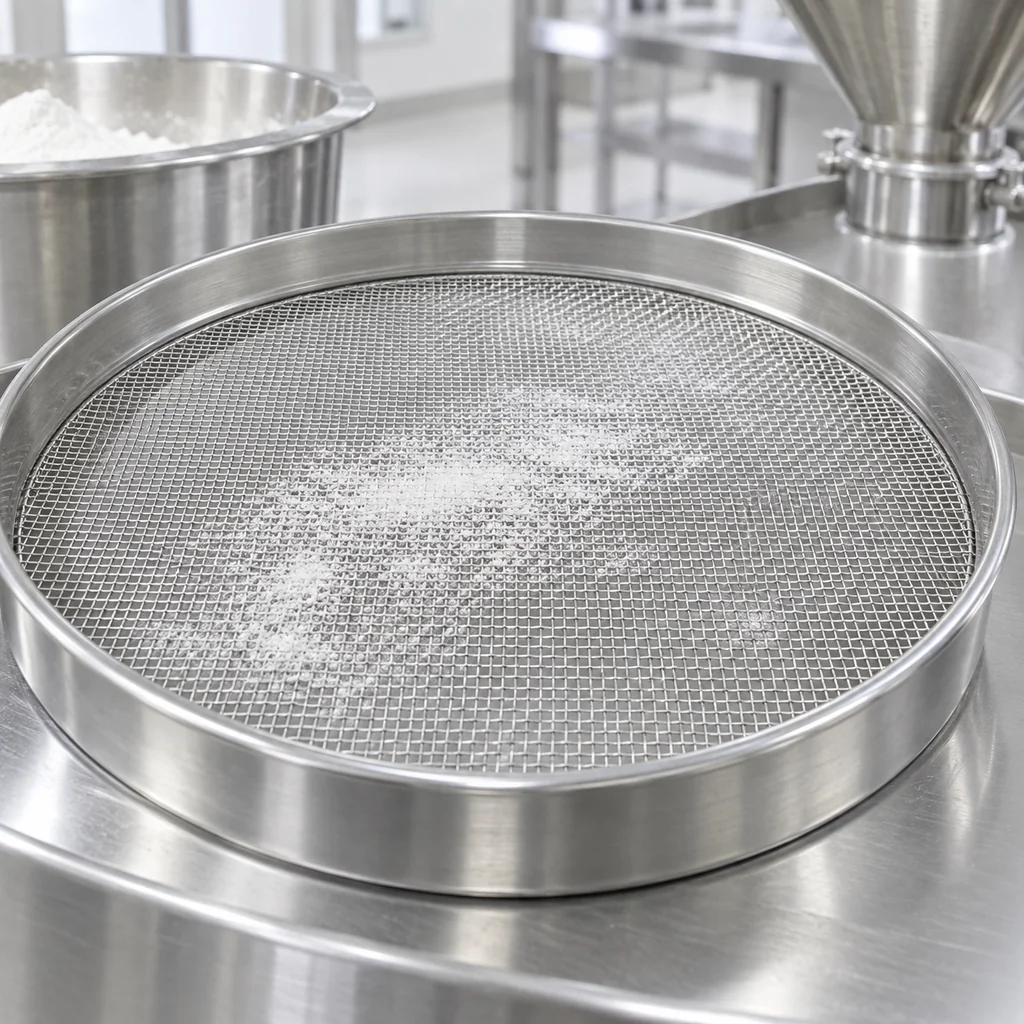

食品粉体の一貫性チェック
品質チームは、社内ワークフローのために、試験方法・目開きシリーズ・材質要件・洗浄手順を定義します。
医薬品開発のスクリーニング
開発研究所は、妥当性評価済みの粒子特性評価プロセスの中で、篩の構成とトレーサビリティを文書化します。

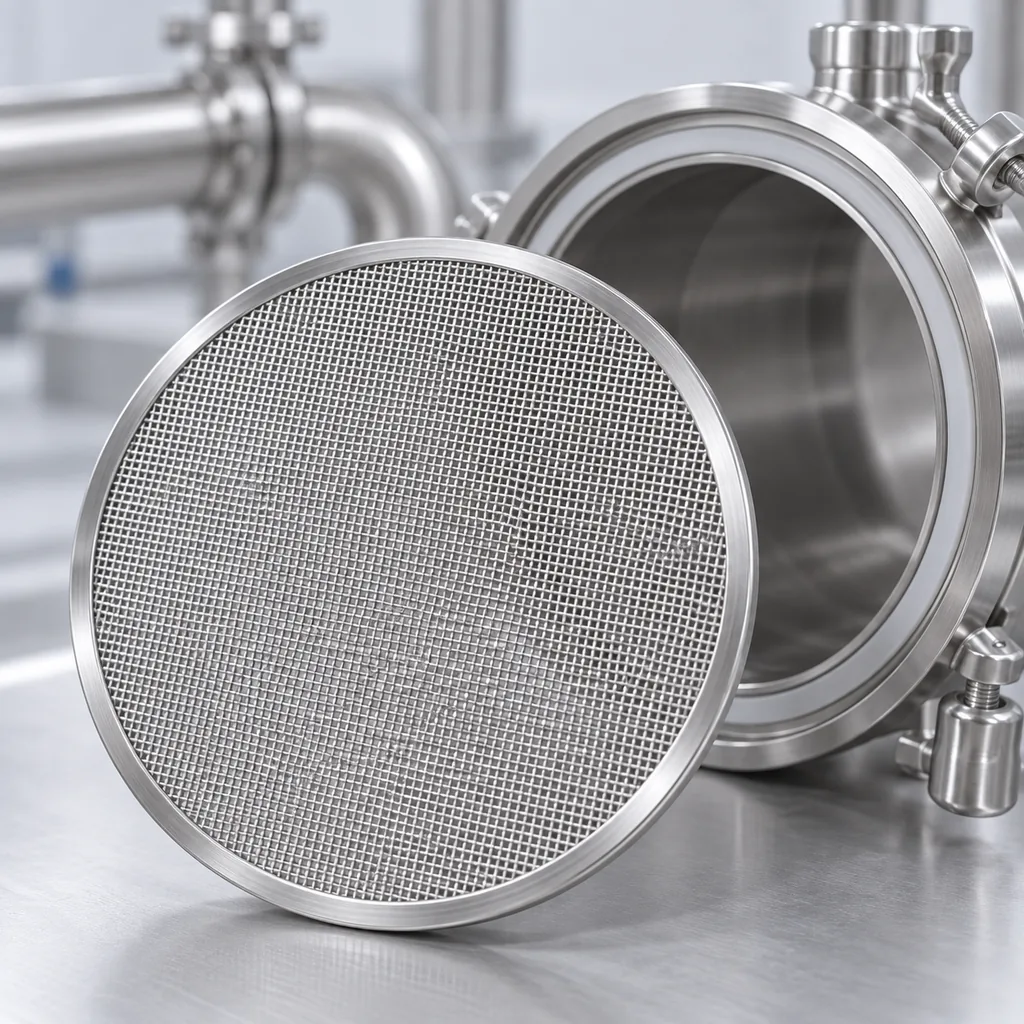

化学材料の適合評価
バイヤーが、受入材料レビューのために必要な目開き・篩枠インターフェース・材質・検査文書を備えた枠付き織金網試験篩を要求します。
試験篩の規格と調達リソース
これらのガイドを使用して実験室用試験篩と工業用メッシュ用途を区別し、購入仕様を確定する前に引用規格を直接確認してください。
