Dischi filtranti in rete inox su disegno
Per confrontare le offerte servono le misure del pezzo finito, la rete e il sistema di montaggio. Definisci dischi piani, anulari, bordati o pacchi di reti per il tuo impianto.
Consulta le specificheDalla rete al disco finito
La sola indicazione mesh non definisce un componente intercambiabile.
Tonda, anulare o sagomata
304, 316/316L da valutare per il fluido
Apertura, filo e tessitura
Singolo o pacco con ordine definito
Tagliato, bordato o fissato secondo disegno
Seleziona una o più specifiche. Le tue selezioni saranno incluse nella richiesta di preventivo.
0 specifiche selezionate
| Voce | Dati da indicare | Verifica | |
|---|---|---|---|
| Diametro esterno | Quota finita e tolleranza | Appoggio nella sede | |
| Foro centrale | Diametro, posizione e tolleranza | Centraggio e passaggio | |
| Spessore | Totale dopo assemblaggio | Ingombro disponibile | |
| Materiale | Qualità di ogni componente | Fluido e pulizia | |
| Rete | Apertura, filo, tessitura o codice | Distinguere dalla capacità filtrante | |
| Sequenza | Ordine dal lato di ingresso | Rete filtrante e supporto | |
| Bordatura | Profilo, quote e fissaggio | Interfaccia con la guarnizione |
Mesh, apertura e grado di filtrazione
Sono dati diversi: indicare unità e metodo di prova quando necessario.
| Dato | Significato | Precisazione | |
|---|---|---|---|
| Mesh | Numero di maglie per pollice | Dipende anche dal filo | |
| Apertura geometrica | Spazio libero tra i fili | Quota in µm o altra unità | |
| Tessitura tipo olandese | Rete filtrante a struttura fitta | Codice rete e dati del produttore | |
| Grado di filtrazione | Prestazione valutata con una prova | Metodo, particelle e condizioni |
Scegliere il disco per la sede
Appoggio e ritegno vanno definiti insieme alla rete.
Disco piano
Rete tagliata per una sede con supporto.
Disco bordato
Bordo che trattiene il contorno, senza garanzia automatica di tenuta.
Disco anulare
Foro centrale per albero, tirante o altro passaggio.
Pacco di reti
Strati e fissaggio definiti; non equivale a rete sinterizzata.
Preparare un dossier quotabile
Disegno e condizioni di esercizio rendono confrontabili le proposte.
Quote del finito
Diametri, spessore, tolleranze e sede.
Condizioni di processo
Fluido, temperatura, corrosione e pulizia.
Identificazione della rete
Materiale, tessitura, filo e apertura; eventuale prova richiesta.
Montaggio
Direzione del flusso, supporto, fissaggio e guarnizione.
Fornitura
Quantità, revisione del disegno e criteri di accettazione.
Ridurre le ambiguità del ricambio
Una specifica condivisa aiuta a controllare l’offerta e il pezzo ricevuto.
Quote coerenti
Separare diametro di taglio e diametro dopo bordatura.
Pacco identificato
Indicare ogni strato e la sua posizione.
Controlli concordati
Definire misure e documenti richiesti.
Ricambio verificabile
Rilevare anche la sede oltre al campione usato.
Dal componente OEM al cambio rete
Esempi di acquisto, senza promesse di resa filtrante.
Valvole e gruppi OEM
Verificare sede, ritegno e guarnizione.
Circuiti di olio e carburante
Valutare materiale e pulizia per il servizio.
Estrusori
Precisare pacco filtrante, sequenza e appoggio sulla piastra.
Liquidi e gas di processo
Verificare portata e perdita di carico nel montaggio.
Quattro punti da chiarire
Il nome commerciale non sostituisce il disegno.
Mesh non è un grado in micron
Filo e tessitura cambiano l’apertura; la ritenzione richiede una prova.
Grezzo non è finito
La bordatura può modificare diametro e spessore.
Sovrapposto non è sinterizzato
Il legame metallurgico è un’altra costruzione.
Bordo non è guarnizione
La tenuta dipende dalla sede e dagli elementi di tenuta.

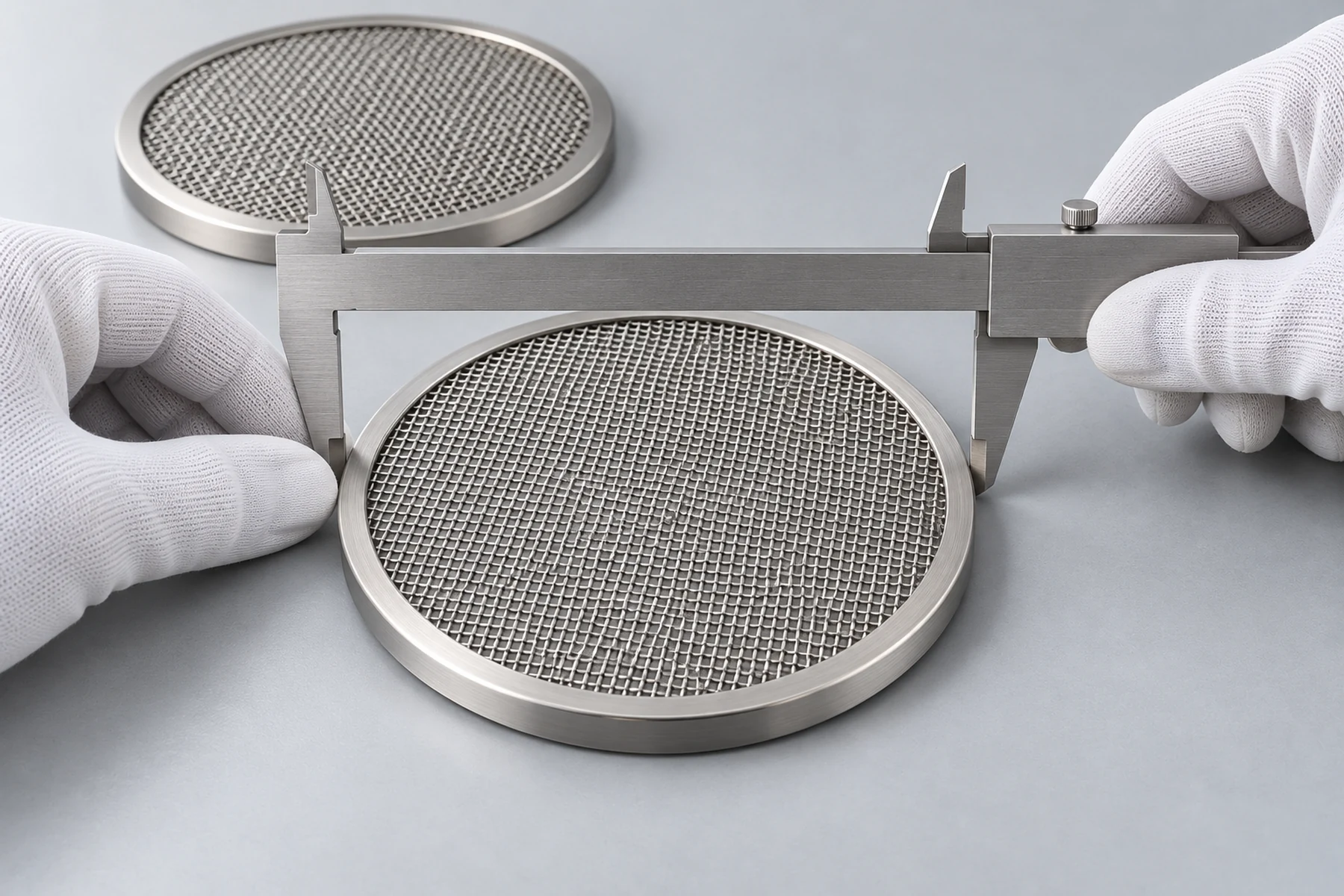

Schema illustrativo generato con IA, non disegno costruttivo o prova di prestazione. Seguire le istruzioni del costruttore dell’impianto.
Controllare prima dell’avviamento
Accettazione
Verificare quote, rete, strati e bordi.
Posizionamento
Controllare appoggio, flusso, fissaggio e guarnizione.
Avviamento
Seguire la procedura dell’impianto; materiale e strati non determinano da soli la pressione ammissibile.
Manutenzione
Pulizia e riuso dipendono dal processo; controllare danni e deformazioni.
Proteggere e identificare i dischi
Concordare l’imballaggio in funzione delle diverse configurazioni.
Protezione
Evitare pieghe e danni al bordo.
Separazione
Tenere distinte misure e sequenze.
Identificazione
Collegare lotto, ordine e revisione del disegno.
Documentazione
Concordare rapporti di controllo prima della produzione.
Quattro configurazioni da quotare
Immagini generate a scopo illustrativo, non progetti consegnati o prestazioni misurate.

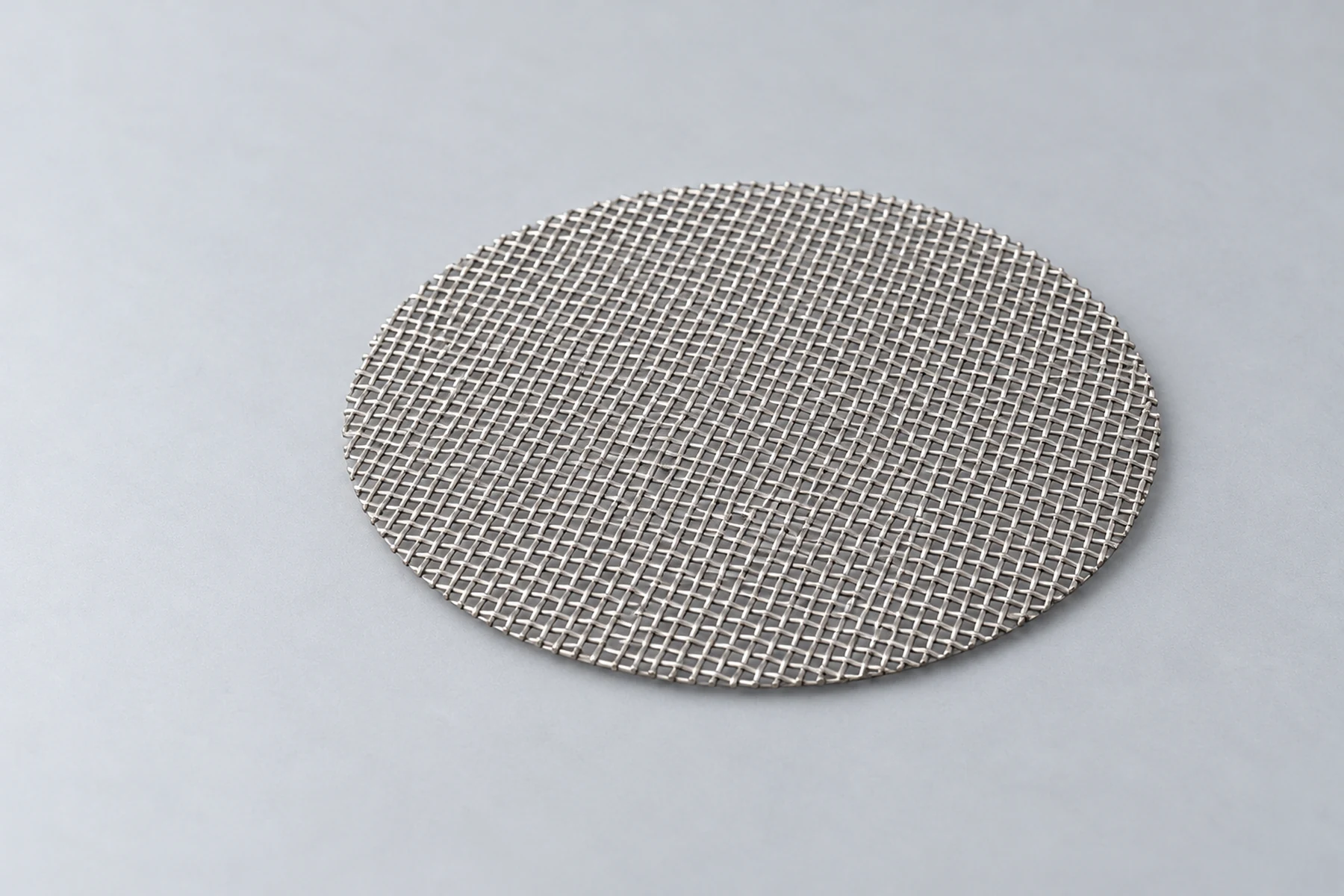

Disco piano per ingresso
Definire rete, diametro e supporto.

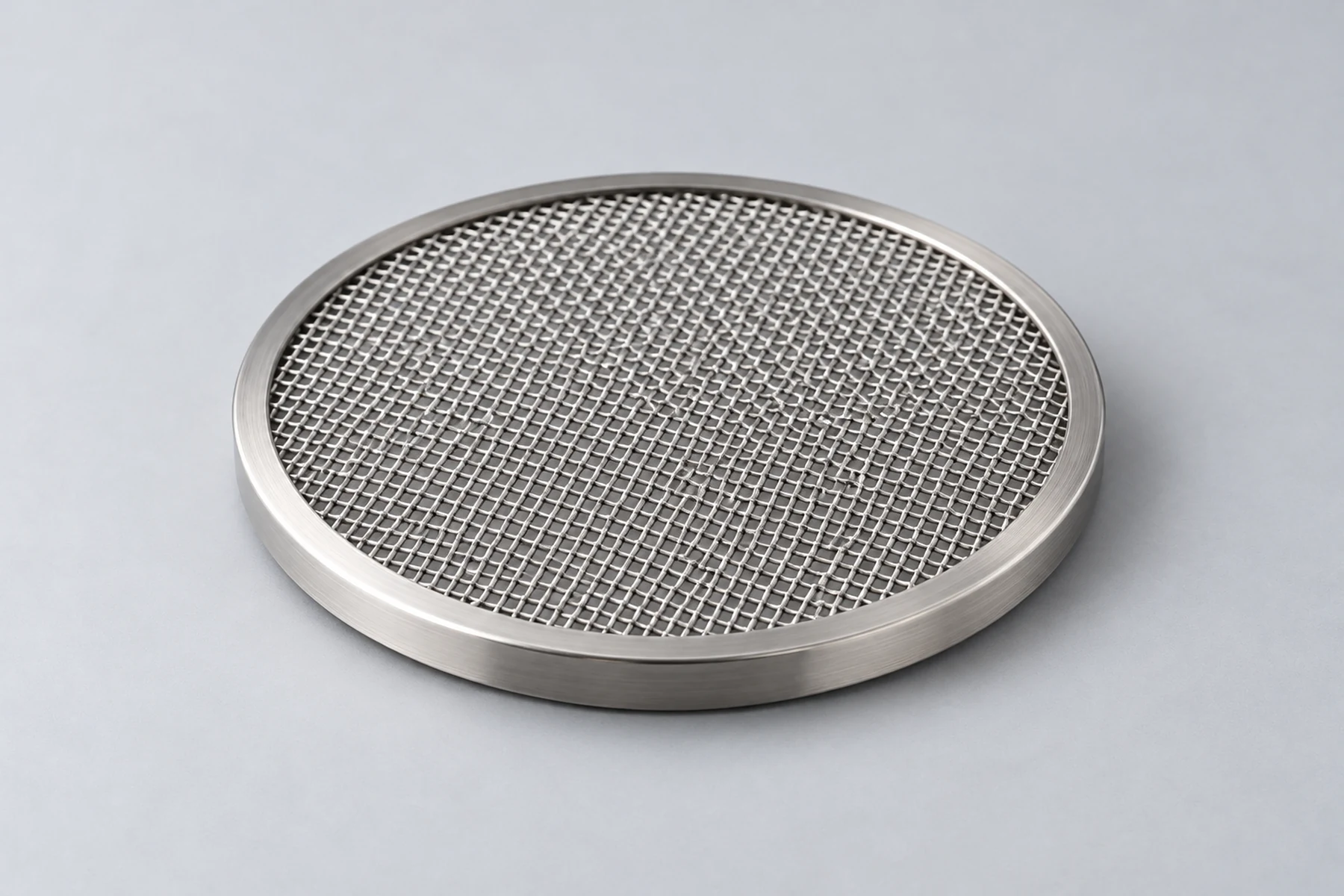

Disco bordato per olio
Precisare profilo del bordo e guarnizione.

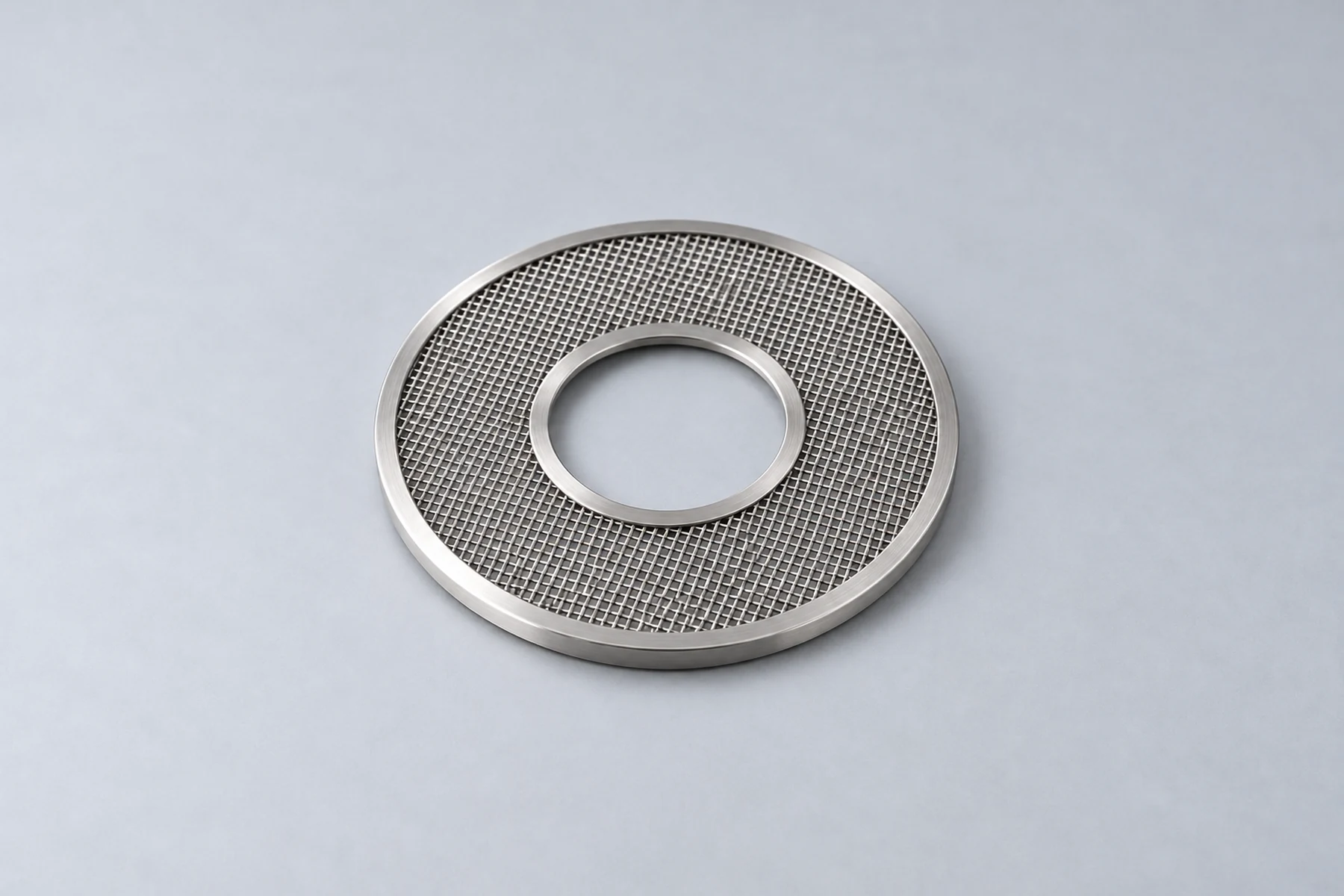

Disco con foro centrale
Quotare foro, concentricità e spessore.

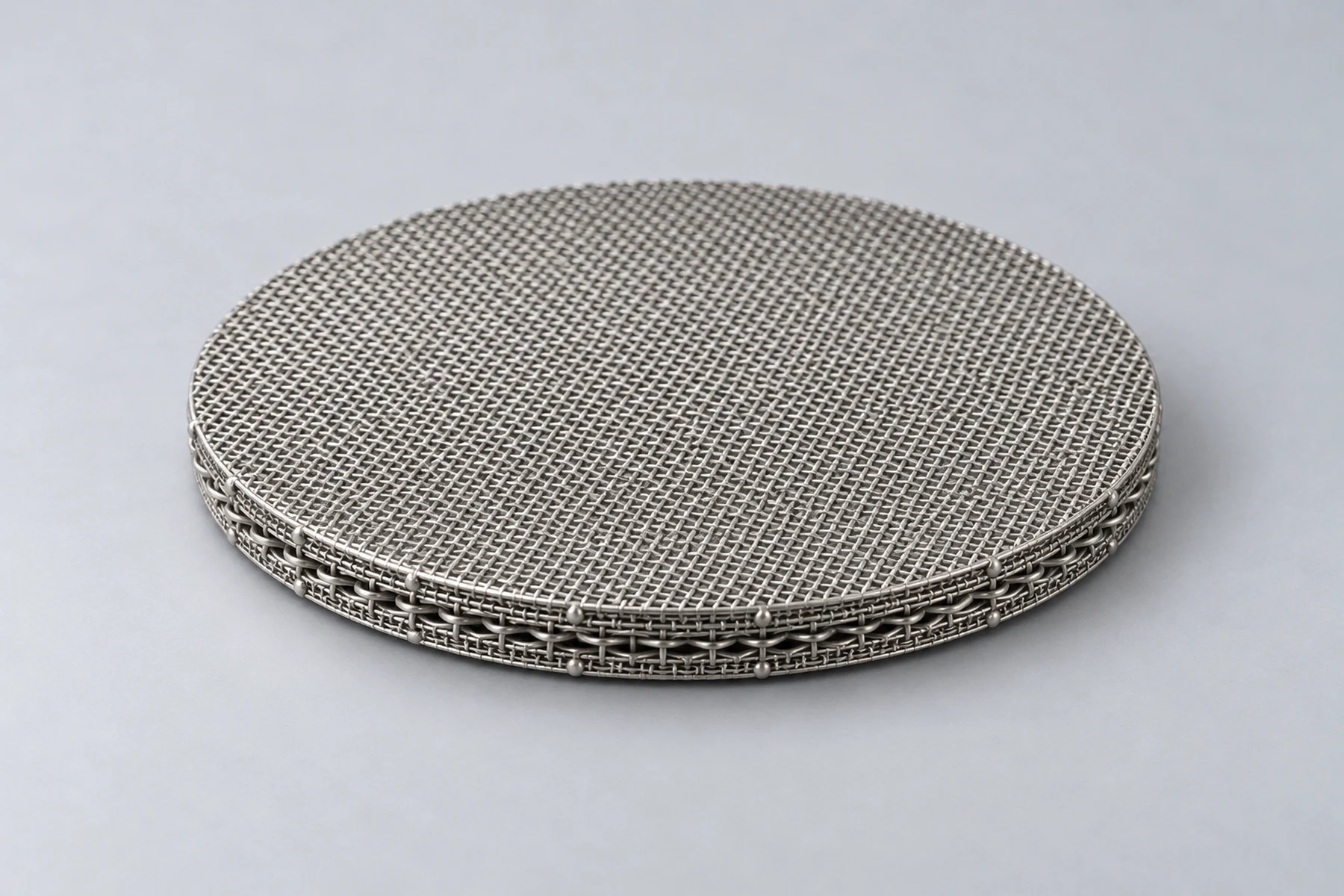

Pacco di reti di ricambio
Ricostruire strati, fissaggio e ingombro finito.
Reti, materiali e norme
Controllare sempre il campo di applicazione della norma.
Ultimo aggiornamento: 2026-10-09
Pagine per la scelta
Prima di emettere la richiesta
Chiarire i dati che distinguono un ricambio dall’altro.
Hai un disegno o un campione?
Invia le quote rilevate e indica le informazioni da confermare.
Richiedi un preventivo su disegnoDefinisci il tuo disco filtrante su disegno
Invia misure finite, rete e montaggio per avviare la verifica della richiesta.
