Tamices de ranura continua: paneles, cilindros y tamices curvos
Cotice tamices de ranura continua: paneles, cilindros, curvas y cestas. Defina abertura, tolerancia, material, flujo y montaje. Envíe su plano.
Consultar especificacionesIndique la ranura y después el perfil y los soportes
El tamiz de ranura continua se fabrica con alambres perfilados soldados a barras de soporte. La cara ancha delimita la abertura estrecha y el paso se ensancha detrás. Especifique la ranura libre; el número de malla de un tejido no la sustituye. Las fuentes de fabricantes explican la estructura, pero la ejecución ofertada debe confirmarse.
mm o μm, valor nominal y límites admisibles
Alambre, soportes y marco; medio, temperatura y limpieza
Ancho × alto y sección, o plano
Sección, separación, luz sin apoyo y carga
Panel largo × ancho; cilindro diámetro × largo; curva radio y arco
Seleccione una o más especificaciones. Sus selecciones se incluirán en la solicitud de cotización.
0 especificaciones seleccionadas
| Parámetro | Datos para cotizar | Función | Confirmación previa | |
|---|---|---|---|---|
| Ranura | Nominal, mínimo y máximo | Paso más estrecho de la cara | Puntos de medición y aceptación | |
| Forma | Panel, cilindro, curva, cesta | Adaptación al equipo | Plano, cantidad, referencia | |
| Material | Grados de alambre, soporte y marco | Compatibilidad de servicio | Química, temperatura y documentos | |
| Perfil | Ancho × alto y sección | Geometría y área abierta teórica | Separarlo del ancho de ranura | |
| Soportes | Sección, paso y orientación | Rigidez y área útil | Luz, presión diferencial, contacto | |
| Medidas finales | Panel, diámetro y largo o geometría curva | Ajuste de montaje | Tolerancias; diámetro interior o exterior | |
| Flujo | Movimiento sobre y a través de la superficie | Cara de trabajo y orientación | Interior a exterior o sentido inverso | |
| Conexiones | Marco, bordes, abrazaderas, anillos, bridas | Interfaz del equipo | Plano y medidas de conexión | |
| Inspección y embalaje | Ranuras, medidas, soldaduras, protección | Liberación y recepción | Registros, identificación, embalaje |
Elija por la tarea de separación
Estos usos orientan la selección; no certifican un proyecto ni garantizan rendimiento.
Desaguado de minerales
Paneles y curvas para pulpas. Indique alimentación, abrasión y equipo.
Tratamiento de agua
Para paneles o cilindros, detalle caudal, sólidos, presión diferencial y limpieza.
Retención de resinas y medios
Aporte distribución de tamaño y partículas mínimas que deben retenerse.
Filtración de proceso
Cilindros y cestas como componentes: revise flujo, conexiones y acceso.
Superficies de cribado
Defina luz, fijaciones, vibración y contacto de raspadores o cepillos.
Tamizado de aguas residuales
En superficies de tambor, revise fibras, material pegajoso, orientación de ranuras y limpieza.
Panel, cilindro, tamiz curvo o cesta
Se cotizan componentes de tamizado según el equipo. Una ranura igual no implica soportes ni montaje iguales.
Paneles de ranura continua
Alambre perfilado sobre soportes, con bordes o marco según plano. Indique cara activa, dimensiones y fijación.
Tubos y cilindros filtrantes
Defina diámetro, longitud, orientación de ranura, flujo y conexiones de extremos.
Tamices curvos
Para desaguado y clasificación: radio, longitud de arco o cuerda, alimentación y sujeción.
Cestas para equipos
Revise borde, fondo, soportes y cargas mediante el plano original de la máquina.
Compare ofertas con una especificación común
Reúna objetivo de separación, condiciones de operación y plano de montaje.
Fracción que debe retenerse
Indique distribución y forma de partículas. Una ranura larga y una abertura cuadrada de igual ancho nominal pueden retener fracciones diferentes.
Límites de ranura
Especifique abertura libre, unidad y tolerancia. La medida nominal por sí sola no confirma límites.
Cara de trabajo
Marque movimiento superficial y flujo transversal; compruebe cara estrecha y sentido de ensanchamiento, especialmente en cilindros.
Área abierta
Porcentaje teórico = ancho de ranura ÷ (ancho de ranura + ancho de cara del alambre) × 100%. Soportes, marcos y bordes cerrados reducen el área útil; el caudal también depende del proceso.
Material y medio
Detalle grado, concentración, temperatura y químicos de limpieza. Un grado inoxidable no es adecuado para todos los entornos.
Repuestos
Confirme tolerancias de montaje, cargas e inspección. Una ranura desgastada puede superar la medida original y no debe tomarse como objetivo sin revisión.
Qué aporta la estructura al diseño
El comportamiento depende de geometría, soportes, alimentación y mantenimiento.
Abertura verificable
Ranura, límites y método de medición permiten una aceptación definida.
Paso que se ensancha
Puede reducir el acuñamiento de partículas; fibras y depósitos pegajosos aún pueden obstruir.
Comparación de área
Ranura y cara del alambre dan el área teórica; incluya el efecto de los soportes.
Soportes soldados
Paso, luz y marco deben corresponder a las cargas reales.
Distintas geometrías
Seleccione panel, tubo, curva o cesta por las interfaces de la máquina.
Criterios de recepción
Defina verificaciones de ranura, material, soldadura y dimensiones para comparar ofertas.

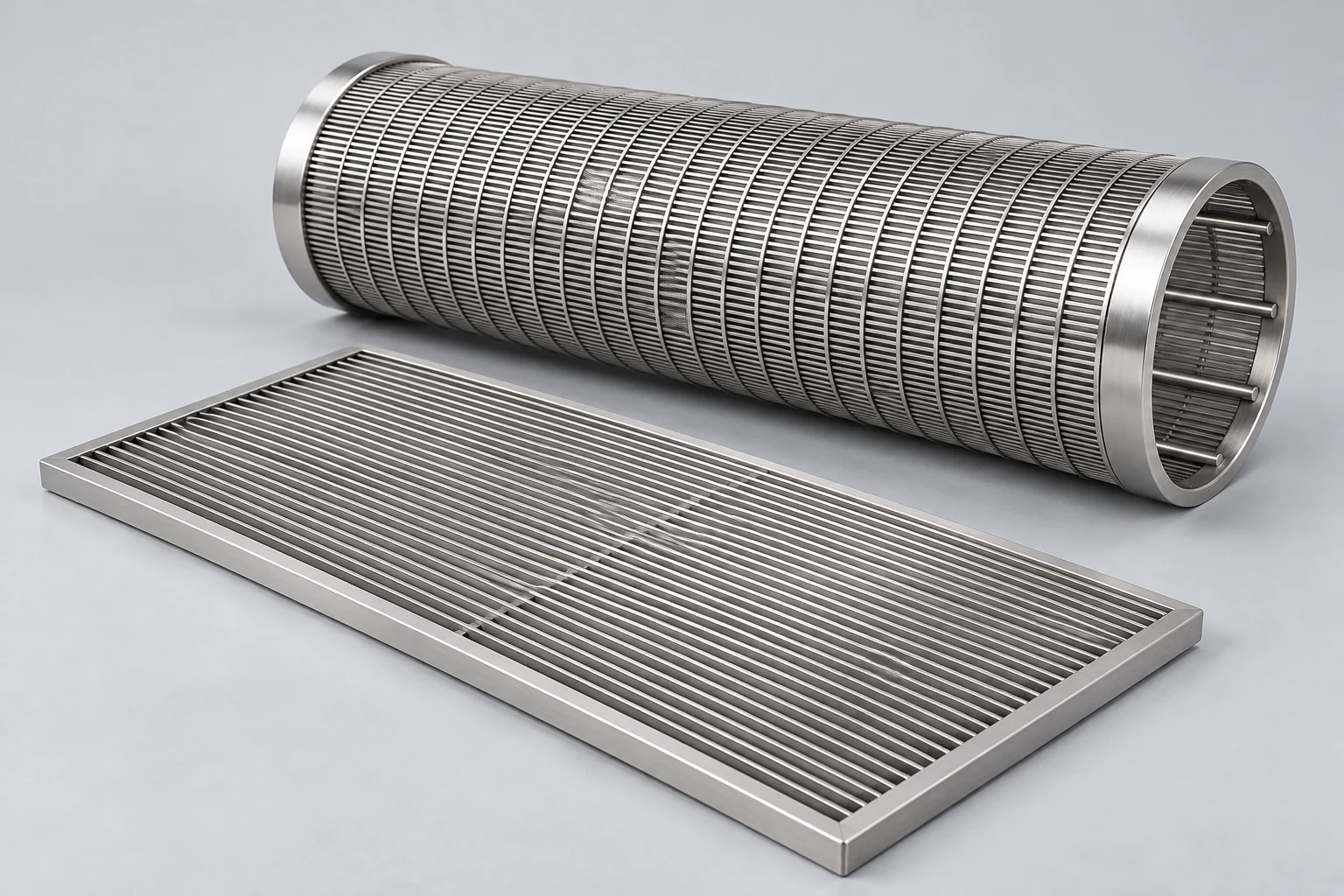

Ilustración de IA de alambres perfilados, ranuras y soportes; no es plano de fabricación ni foto de pedido. Siga los planos aprobados del equipo.
Revise cara activa, apoyos y conexiones
Cotejar con el pedido
Revise identificación, medidas, ranuras y documentos de material e inspección acordados.
Confirmar el flujo
Verifique cara estrecha y orientación; en cilindros, interior a exterior o exterior a interior.
Comprobar interfaces
Revise marco, apoyos, abrazaderas, bridas y holguras; resuelva diferencias antes de montar.
Inspeccionar y prever acceso
Busque deformaciones, alambres dañados y ranuras bloqueadas; permita limpieza y cambio.
Proteja las ranuras y la geometría
El embalaje se acuerda por forma, destino y manipulación. Son puntos de consulta, no una prestación ya confirmada.
Mantener la forma
Apoye paneles planos y evite rodadura, flexión y aplastamiento de cilindros y curvas.
Proteger superficies
Especifique separadores y protección de bordes para alambres y ranuras.
Identificar variantes
Marque plano, grado, ranura y cantidad por variante.
Definir manipulación
Indique destino y restricciones; confirme cajas, palés y requisitos de elevación con la oferta.
Formas para discutir el plano
Imágenes de IA; no son casos de clientes, entregas realizadas ni existencias confirmadas.
Panel plano
Revise medidas, ranura, paso de soportes, marco y fijaciones.
Cilindro
Revise diámetro, longitud, flujo, orientación y extremos.
Tamiz curvo
Revise radio, arco o cuerda, alimentación y sujeción.
Cesta
Revise borde, fondo, montaje y cargas del equipo.
Compare superficies y prepare la consulta
Las fuentes de fabricantes explican estructura y aplicaciones. Sus gamas, diseños propios y resultados no constituyen compromisos de suministro ni aval de WireMesh Sourcing.
Contenido revisado el: 2026-10-10
Guías de compra relacionadas
Selección y cotización de tamices de ranura continua
Aclare estructura, servicio y montaje antes de consultar.
¿Falta definir ranura o soportes?
Envíe plano, objetivo de separación y medidas; marque los datos pendientes.
Enviar plano para cotizarEnvíe el plano y las condiciones de operación
Reúna ranura, tolerancia, forma, material, dimensiones, flujo, soportes y montaje con cantidad y destino para revisar la compra.
