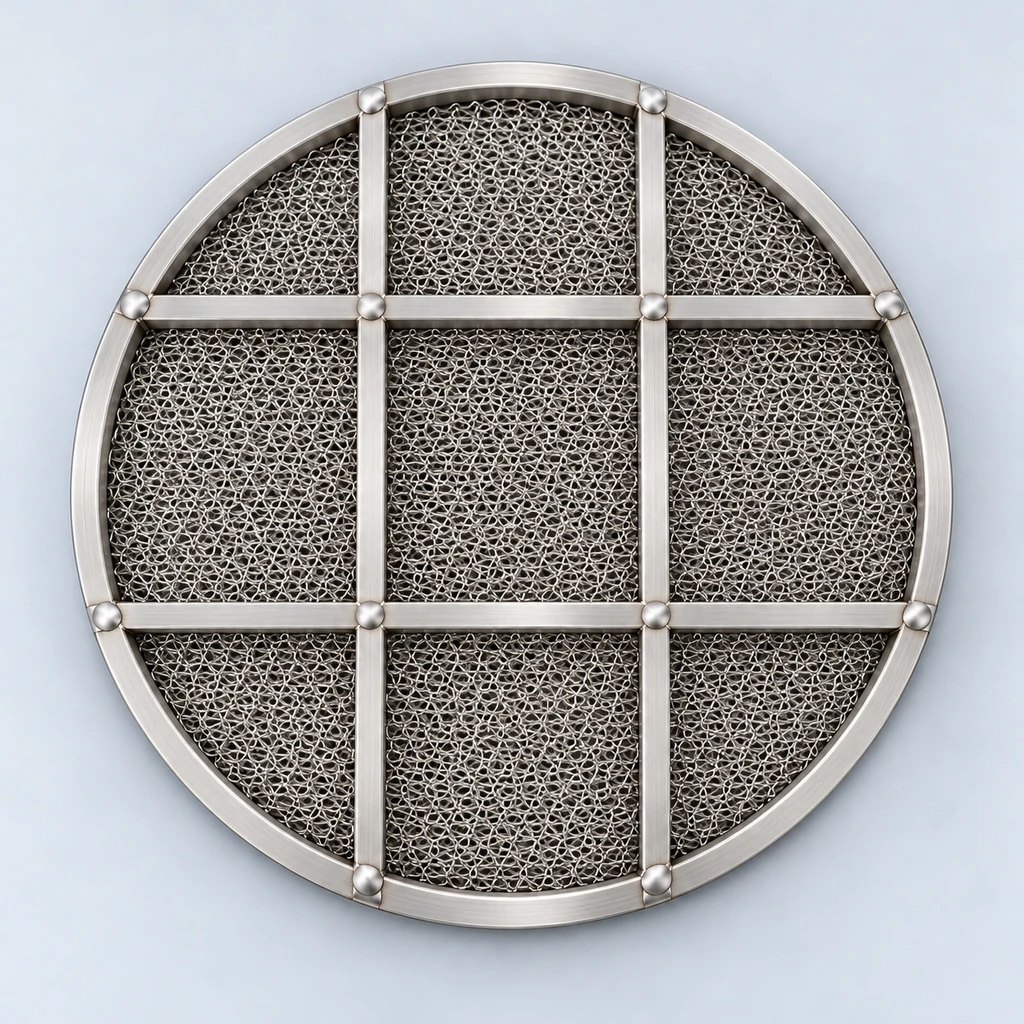

ワイヤーメッシュデミスター：304ステンレス製の新設・交換用パッド
蒸留塔、蒸発器、スクラバーの液滴同伴対策に。304ステンレス線を編んだデミスターパッドは、外径だけでなく網層の構成と運転条件を合わせて確認します。図面とプロセスデータをお送りいただき、完成寸法と供給範囲を明確にして見積をご依頼ください。
FOB参考価格は $14.00 / m² から。仕様・数量により変動します。最終価格はお問い合わせください。
適切なパッドに期待できる役割
実際の効果は条件に依存し、定量的な性能保証ではありません。
プロセス液の同伴を低減
液滴の捕集はプロセス液の保持に役立ちます。回収量は条件によります。
下流への液滴負荷を抑える
後段機器への液体流出の抑制に役立ちます。分離目標を明示してください。
交換時の適合を事前確認
寸法、搬入口、含まれる部品を注文前に照合します。
カタログのメッシュ数
40–120
カタログの線径
0.08–0.25 mm
カタログの開き目
0.132–0.385 mm
カタログの開口率
36.8–38.8%
記載材質
304 Stainless Steel
カタログ規格数
3
サンプル
提供可能
カタログ値と完成パッド仕様を区別
メッシュ数、線径、開き目、開口率は既存カタログ項目です。完成寸法、かさ密度、空隙率、分離性能を規定しません。SKU選択だけでは完成品の承認になりません。
公式標準公差SKUマトリックス
正確なサブ仕様を選択してロック
Don't see the specification you need? Ask about other options.
Tell us the product, specification, or application. You can inquire even if the details are incomplete.
| 公称メッシュ数 | 標準線径(mm)標準線径(インチ) | 開口サイズ(mm)開口サイズ(インチ) | 参考開口面積 | 推定重量(kg/m²)推定重量(lb/ft²) | マイクロ | |
|---|---|---|---|---|---|---|
| 40 メッシュ | 0.250 mm0.00980" | 0.385 mm0.01520" | 36.8% | 1.25 kg/m²0.2600 lb/sq.ft | ||
| 80 メッシュ | 0.120 mm0.00470" | 0.198 mm0.00780" | 38.8% | 0.58 kg/m²0.1200 lb/sq.ft | ||
| 120 メッシュ | 0.080 mm0.00310" | 0.132 mm0.00520" | 38.8% | 0.38 kg/m²0.0800 lb/sq.ft |
ワイヤーメッシュ完全カタログをダウンロード
仕様・用途・ASTM 準拠を含む完全カタログを PDF で入手できます。
100X模擬顕微鏡レンズビュー
デミスター購入ガイド
購入目的を選び、寸法と運転データを依頼テンプレートで整理します。
購入ルートを選択
条件変更後の交換は、同一条件の予備品購入とは別の確認が必要です。
1.新設機器
- 提示する情報
- 容器図、設置空間、流体、設計・運転条件、分離目標と許容圧損。
- 注文前に確認
- 完成仕様、支持構造、部品材質、供給範囲。
2.同じ運転条件で交換
- 提示する情報
- 旧図面・仕様、現状データ、許可された点検時の写真、損傷内容。
- 注文前に確認
- 図面版、実測、網構成、再使用部品。外径一致だけでは不十分です。
3.条件変更後の交換
- 提示する情報
- 変更前後の条件、旧仕様、液滴同伴や圧損の問題。
- 注文前に確認
- 従来構成の適合性を確認してから再注文。
運転中の現象を整理
確認の方向性であり、診断や稼働設備の開放指示ではありません。既存記録と許可された点検写真を使用してください。
| 現象 | 確認の方向 | 共有する情報 |
|---|---|---|
| 圧損が徐々に増加 | 付着・閉塞と負荷変動。 | 圧損推移、処理量、流体、既存写真。 |
| 同程度の処理量で同伴増加 | 損傷、ずれ、周辺のバイパス。 | 運転比較、仕様、端部・支持部写真。 |
| 処理量増加後に同伴増加 | 新条件と再同伴の可能性。 | 前後の流量、圧力、温度、旧仕様。 |
| 同寸法の交換品で結果が異なる | 寸法に加えて構成と取付を比較。 | 新旧の材質、線径、密度、厚さ、組立記録。 |
網層厚さと組立体全高を分ける
各寸法を承認図面と搬入条件に対応させてください。
網層と組立体の断面
分割例と搬入口
- Aパッド外径
- 外径または縦横、容器寸法、合意した隙間を提示。
- B網層厚さ
- グリッド・固定部品を含めない網層の厚さ。
- C組立体全高
- グリッド、突出部、取付に必要な余裕を含めて確認。
- D上部グリッド
- 材質、形状、供給有無を確認。
- E下部グリッド
- 支持方式と既存支持部の接続を提示。
- F固定・押さえ部品
- 部品、材質、図番を確認。図は承認済み固定設計ではありません。
- G分割配置
- 配置と識別を合意。図の分割数は仕様ではありません。
- H容器搬入口
- 有効開口と取扱制限を提示して通過可否を確認。
選定条件をまとめて評価
入力の意味を説明するもので、網型の指定や性能計算ではありません。
- 線径
- 網構成・運転条件と合わせて評価。分離液滴径ではありません。
- かさ密度
- 網層体積当たりの質量。構成の比較に使えますが、単独で効率は決まりません。
- 網層厚さ
- 網型と組立体の設置空間を合わせて確認。
- ガス速度
- 流量と有効面積を結びつける条件。運転範囲を確認。
- 液負荷と性状
- 量、粘度、既知の付着物を示し、排液と閉塞を検討。
プロセス機器の液滴分離
記載用途は蒸留塔、蒸発器、スクラバーです。網線に捕集された液滴が合体して排出されます。適合性は個別の運転条件で確認します。
- 蒸留塔
- 蒸発器
- スクラバー
材質とパッド構成を確認
網線の記載材質は304ステンレス
流体、温度、腐食条件に対する適合性を確認し、グリッドと固定部品の材質は別に指定してください。材質名だけでは組立体の分離性能は決まりません。
ロット別の合金分析は公開していません。必要な材料証明・トレーサビリティ書類を指定してください。
同じ仕様・供給範囲で比較
- 流体との適合：流体、温度、既知の腐食条件を提示。
- 部品材質：網層、グリッド、固定部品を個別に確認。
- 書類：材料識別、追跡性、検査書類を事前合意。
デミスター購入チェック表
同一条件で見積を比較します。織金網の開き目公差を液滴分離性能に読み替えないでください。
| 確認項目 | 現在の製品情報 | 依頼時に提示 | 見積で確認 |
|---|---|---|---|
| 寸法と収まり | 完成寸法は要求に応じて確定 | 容器図、形状、外形、網層厚さ、設置高さ | 完成寸法、測定基準、公差 |
| 網構成と密度 | カタログ項目は完成品仕様ではない | 編み構成、線径、かさ密度または旧仕様 | 構成、密度、網層厚さ |
| 材質と追跡性 | 網線は304ステンレスと記載 | 各部品の材質と必要書類 | 部品材質と書類範囲 |
| 運転・分離条件 | 一律の性能値は未公開 | 流体、流量、圧力、温度、分離目標、許容圧損 | 適合性と合意した受入基準 |
| グリッドと分割 | 供給範囲の合意が必要 | 開口、支持構造、必要部品 | 図面、分割、接続箇所 |
| 検査と納入 | 見積で個別確認 | 数量、納入先、希望日、検査要求 | 検査、梱包、書類、納入条件 |
液滴分離の技術資料
- “the droplets coalesce and drain.”Sulzer: KnitMesh™ Wire Mesh Mist EliminatorsSulzerの英語原文からの短い引用です。液滴の合体と排液の説明に用い、同社の性能値や供給仕様は本製品に適用しません。
- “confirmed per application after technical review of your process data.”Averinox: Demisters & Mist EliminatorsAverinoxの英語原文からの短い引用です。個別条件の確認を示す参考であり、同社の数値範囲・材質・サービスを引き継ぎません。
編金網のカスタム加工 · 編金網の品質保証 · 包装・物流
編金網のカスタム加工
出荷前に編金網を機能的形状に加工。
圧縮成形品
編金網を管理密度でリング・シリンダー・パッドに圧縮成形。シール・制振部品に対応。

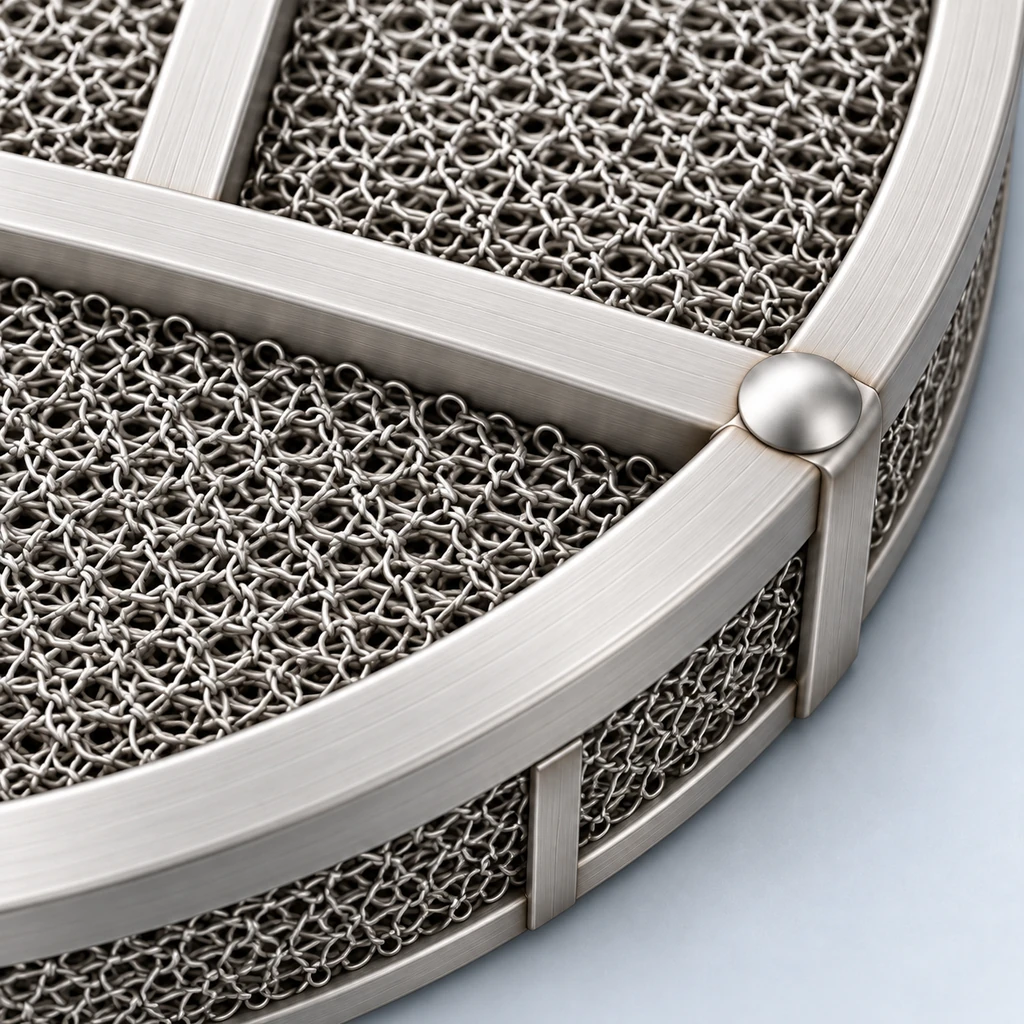

デミスターパッド組立
多層パッドを支持グリッドと結束線で組立。お客様の容器径・厚さに合わせて製作。
定尺スリーブ切断
編組スリーブ・テープを定尺切断。EMIシールド、ろ過、防振ラッピングに対応。
編金網の品質保証
編組製品の密度・材質・適合性を輸出前に検証。
密度検証
圧縮部品を計量・寸法測定し、規定の密度と圧縮復元性を保持していることを確認。
材質認証
線材・フィラメントロットはミル証明書でカバー。金属・プラスチック複合品は注文ごとに記録。
適合性検査
デミスターパッドとリングを梱包前にお客様の図面寸法に照らして仮合わせ検査。
包装・物流
編組製品の形状と清浄度を保つ梱包。
カートン梱包
パッド、リング、スリーブをPEライナー付きカートンに梱包し、ほこりと湿気を遮断。
形状保護
圧縮成形品は緩衝材で変形を防止。デミスターパッドはエッジガード付きで平積み出荷。
コンテナ積載
最適化された20GP / 40HQ積載プラン。写真と積載レポートを出港前に共有。
取引条件
FOB天津またはCIF主要港。サンプル出荷はDHL、FedEx、SF Expressで世界中に対応。
デミスターパッドの購入前によくある質問
関連製品と選定資料
全製品を見る
新設・交換用パッドを仕様ベースで見積依頼
図面、寸法、運転条件、材質、供給範囲に数量と納入先を添えてください。
