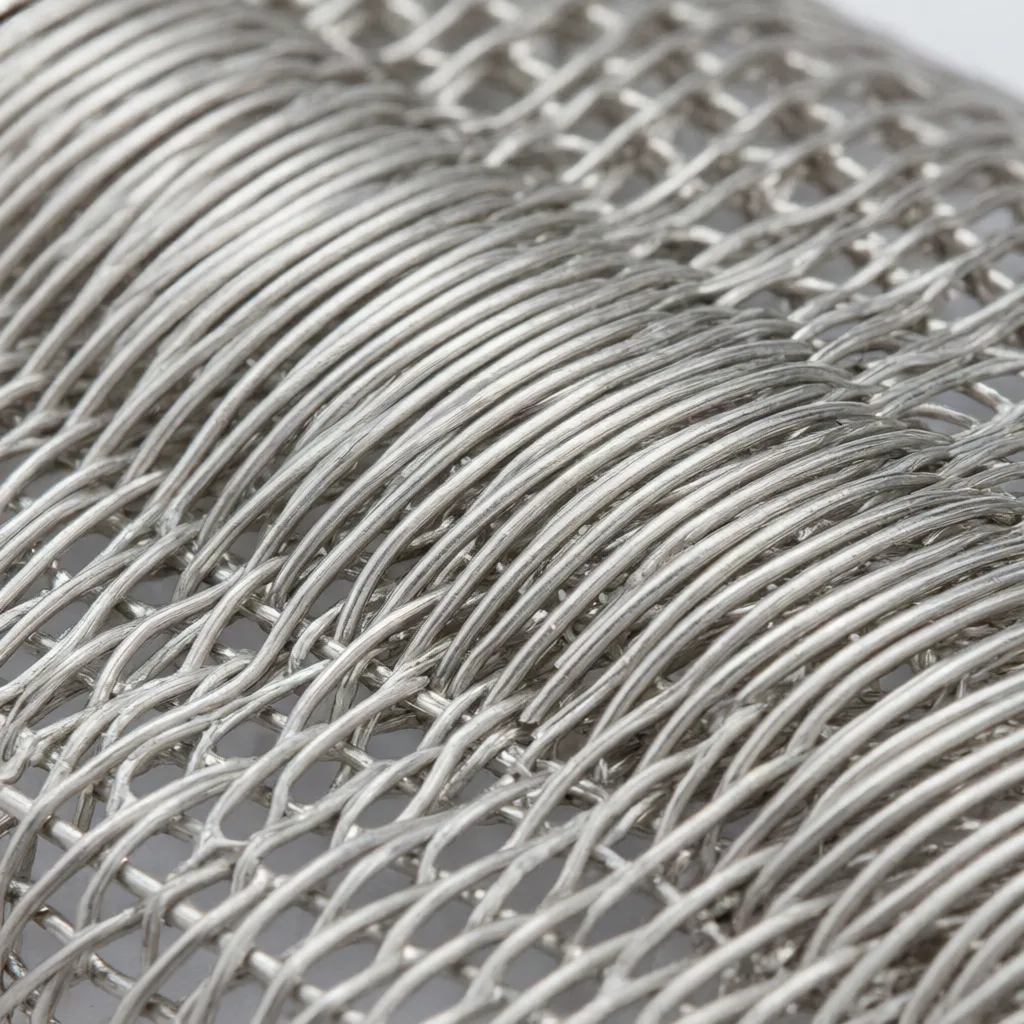

스테인리스 리버스 더치 위브 메쉬
경사가 위사보다 굵어 흘름 여과용.
FOB 참고 가격은 US$32.00 / m²부터. 사양 및 수량에 따라 달라지며 최종 가격은 문의해 주세요.
메시 수
20–325
선경
0.035–0.4 mm
구경
0.043–0.87 mm
개공률
30.1–46.9%
재질
304 Stainless Steel
표준 규격
6
샘플
즉시 제공
공식 표준 공차 SKU 매트릭스
정확한 하위 사양을 선택하고 잠금
Don't see the specification you need? Ask about other options.
Tell us the product, specification, or application. You can inquire even if the details are incomplete.
| 공칭 메시지 수 | 표준 선경(mm)표준 선경(인치) | 개구부 크기(mm)개구부 크기(인치) | 참조 개구 면적 | 예상 무게(kg/m²)예상 무게(lb/ft²) | 마이크로 | |
|---|---|---|---|---|---|---|
| 20 메시 | 0.400 mm0.01570" | 0.870 mm0.03430" | 46.9% | 1.60 kg/m²0.3300 lb/sq.ft | ||
| 40 메시 | 0.250 mm0.00980" | 0.385 mm0.01520" | 36.8% | 1.25 kg/m²0.2600 lb/sq.ft | ||
| 80 메시 | 0.120 mm0.00470" | 0.198 mm0.00780" | 38.8% | 0.58 kg/m²0.1200 lb/sq.ft | ||
| 120 메시 | 0.080 mm0.00310" | 0.132 mm0.00520" | 38.8% | 0.38 kg/m²0.0800 lb/sq.ft | ||
| 200 메시 | 0.050 mm0.00200" | 0.077 mm0.00300" | 36.8% | 0.25 kg/m²0.0500 lb/sq.ft | ||
| 325 메시 | 0.035 mm0.00140" | 0.043 mm0.00170" | 30.1% | 0.20 kg/m²0.0400 lb/sq.ft |
전체 와이어 메시 카탈로그 다운로드
사양, 용도, ASTM 적합성을 포함한 전체 카탈로그를 PDF로 받아보세요.
100X 시뮬레이션 현미경 렌즈 뷰
304 리버스 더치 위브 메시의 대표적 용도

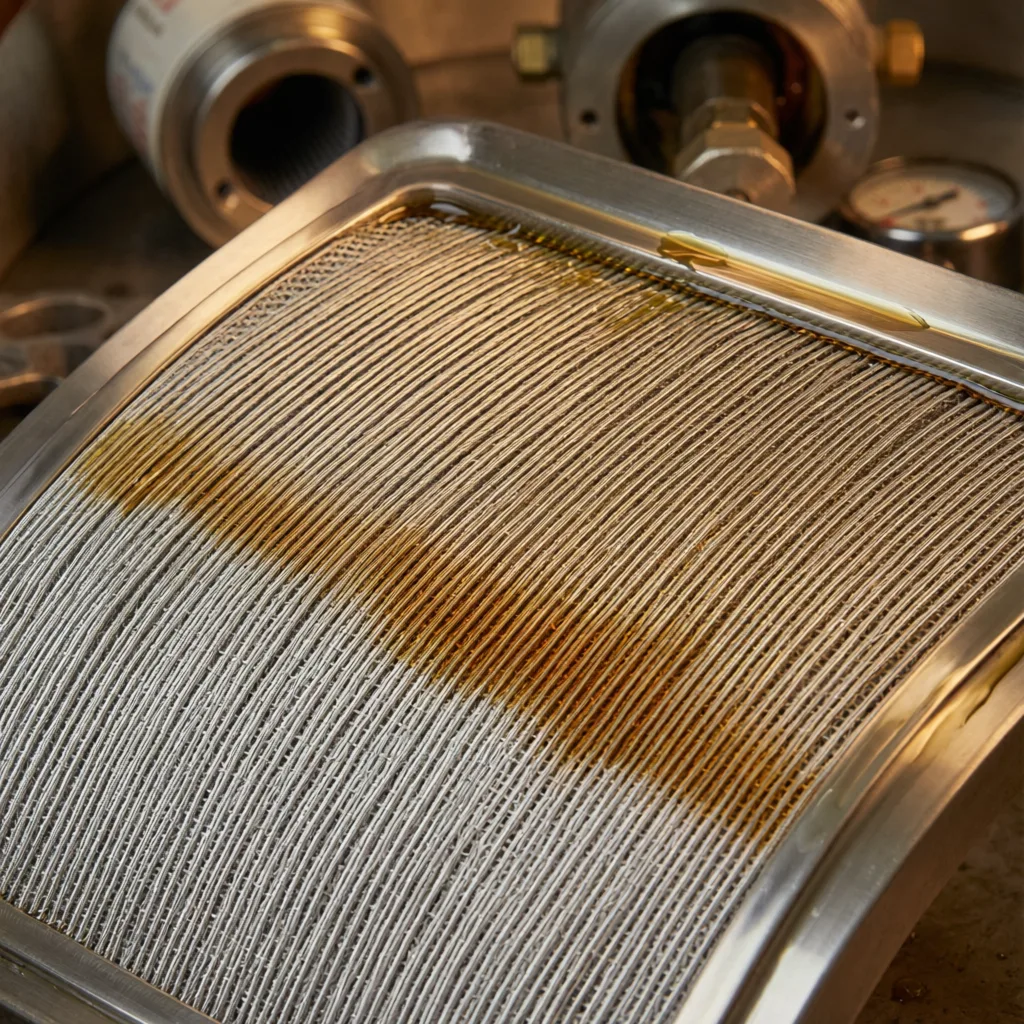

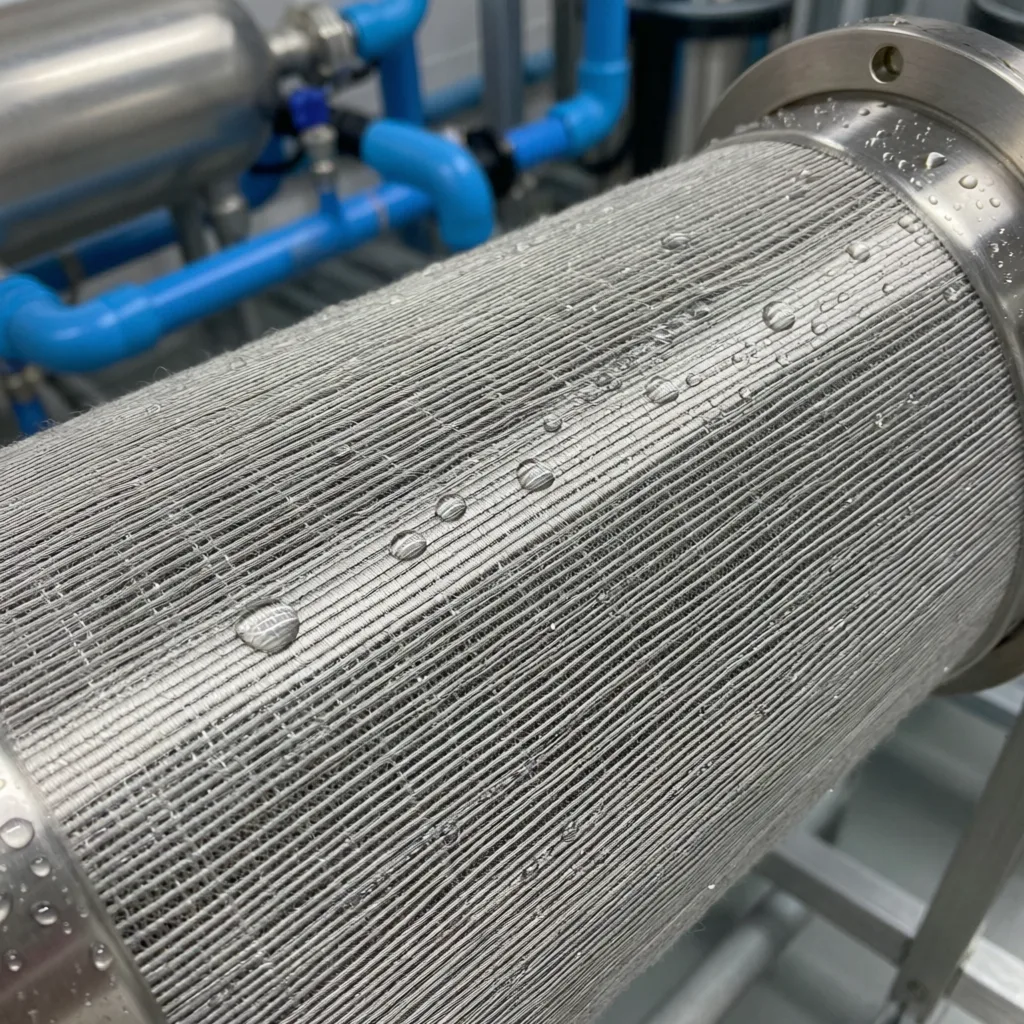

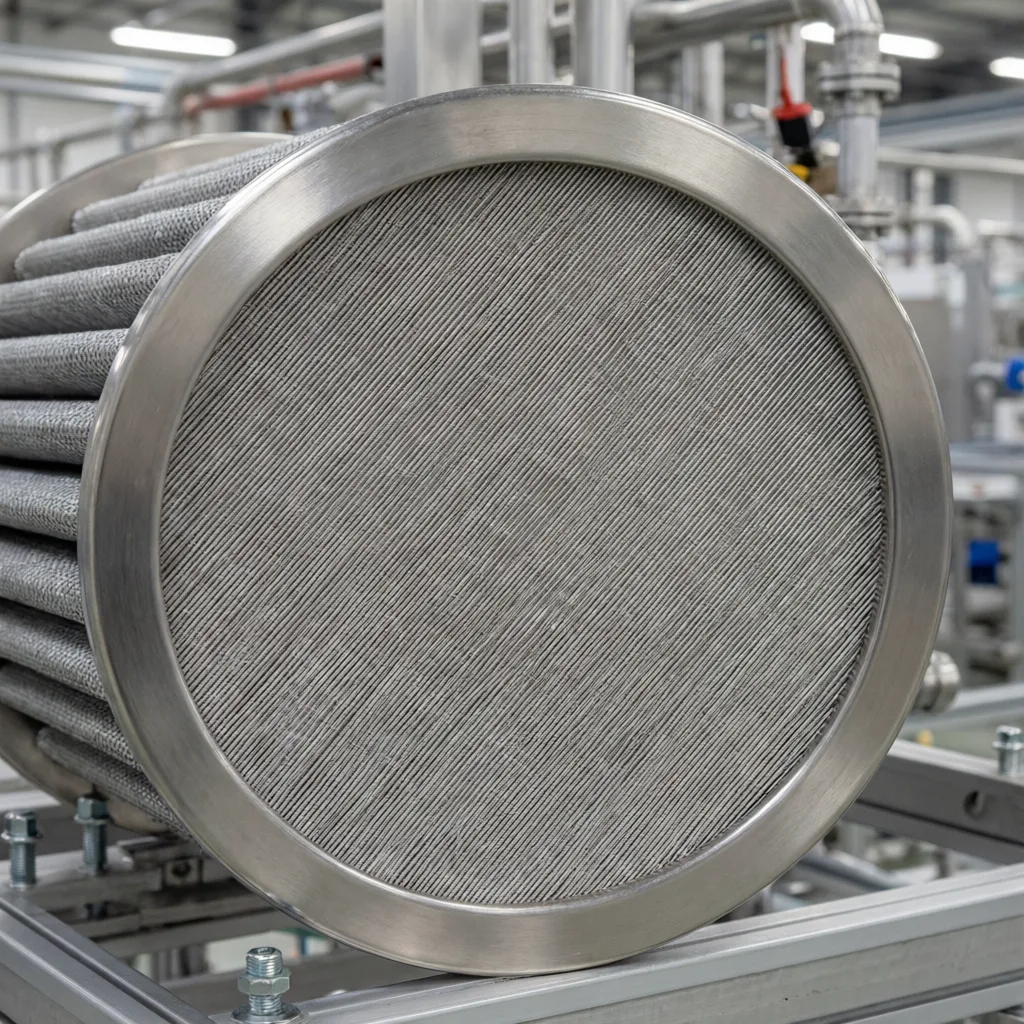

리버스 더치 위브는 플레인 더치 구조를 뒤집은 것으로, 가는 경사선을 굵은 위사선 위에 촘촘히 배열하여 공정 유체를 향한 면을 매끄럽게 만듭니다. 입자는 쐐기형 기공 내부가 아닌 그 표면에 머물러, 이 제품군은 백플러시로 쉽게 세척되고 세척 사이에 높은 유량을 유지합니다. 구매자는 백플러시 가능한 물·오일 필터 스크린, 원심분리기 스크린, 폴리머 멜트 여과에 가장 많이 지정합니다.
- 고흐름 여과
- 유압 시스템
- 항공 연료
야금 조성 및 합금 비율 분석
304 리버스 더치 위브 와이어 순도 및 히트 추적성
이 제품군의 304 와이어 배치는 직조 전에 모든 로트를 분광계로 검사합니다. 아래의 Cr 18-20% / Ni 8-10.5% 밸런스가 물, 오일 및 대부분의 공정 매체에서 이 메시에 내식성을 부여하며, 모든 선적에는 와이어 히트 번호와 연결된 EN 10204 3.1 밀 증명서가 포함됩니다.
All batches are tested via handheld PM-I spectrometer before Tianjin Port export, guaranteeing material compliance.
304 리버스 더치 위브 물리적 특성 및 사용 한계
- 최대 산화 온도：연속 공기 사용 시 870°C까지 스케일링에 저항하며, 간헐 사용 한계는 925°C입니다.
- 감수화 경고：304를 425-860°C 범위에 유지하면 입계에 크롬 탄화물이 석출됩니다. 용접 필터 어셈블리의 경우 이 메시의 저탄소 304L 버전을 문의해 주세요.
- 냉간 인발 후 항복 강도：어닐링 상태에서 최소 205 MPa, 직조용 와이어에 적용하는 냉간 인발 후 310 MPa로 상승하여 가는 경사선이 곧게 유지되고 백플러시 압력에서도 매끄러운 표면이 안정적으로 유지됩니다.
- 식품 접촉：FDA 식품 접촉 요건을 충족하며 식품, 유제품, 의약품 가공 라인에서 직접 사용하기에 적합합니다.
304 리버스 더치 위브용 ASTM E2016-22 참조 공차
리버스 더치 위브 천은 경사·위사 선경과 메시 수로 사양이 결정되므로, 주문 전에 ASTM E2016-22의 어떤 공차 밴드가 사양에 적용되는지 확인하세요. 이 제품군의 20-325 메시 범위는 중간 밴드와 미세 밴드에 걸쳐 있으며, 선적 전 보고서에서 실제 측정값을 요청하세요.
| 공칭 메쉬 범위 | 최대 선경 공차 | 최대 개구부 공차 | 기울기 편차 |
|---|---|---|---|
| 1~50 메시 | ± 0.013 mm | ± 3% | ≤ 2° |
| 51~200 메시 | ± 0.008 mm | ± 5% | ≤ 1.5° |
| 201~400 메시 | ± 0.004 mm | ± 8% | ≤ 1° |
이 사양은 어디에서 왔나요?
- “This specification covers industrial woven wire fabric, referred to as wire cloth, for general use including the separation of particles.”ASTM E2016-22, Scope 1.1ASTM International – 이 제품군의 메시 수, 선경, 구경 공차 근거
- “This International Standard defines terms regarding industrial woven wire cloth for screening purposes and specifies maximum permissible error, requirements, and test methods.”ISO 9044:2016, Scope국제표준화기구 – 직조 와이어 클로스의 용어, 허용 편차, 시험 근거
- “Reverse Dutch weave wire mesh uses two sizes of wire diameter, finer wire in one direction and coarser wire in the other direction. In reverse Dutch weave, the coarser wire is in the weft direction and the finer wire is in the warp direction.”Lawrence Sintered Metals, Understanding Dutch Weave: What It Is and Where It's UsedLawrence Sintered Metals – 이 페이지의 직조 비교에 사용된 리버스 더치 위브 교차 구조 정의
직조 메쉬 맞춤 가공 · 직조 메쉬 품질 보증 · 포장 및 물류
직조 메쉬 맞춤 가공
출하 전 직조 메쉬 롤에 제공 가능한 심가공 서비스.
정밀 슬리팅
고정밀 슬리팅 라인에서 직조 롤을 폭 5.0mm까지 슬리팅. 버드 없는 깨끗한 단면으로 필터 엘리먼트 생산에 바로 투입 가능.
디스크 타공 및 스폿 용접
단층 또는 다층 직조 메쉬 필터 디스크를 CAD 도면에 따라 타공 및 스폿 용접. 림 및 접힌 단부 버전 포함.
절단 및 단부 가공
맞춤 시트 절단, 단부 폴딩 및 프레임을 통해 2차 다듬질 없이 생산 라인에 바로 투입.
직조 메쉬 품질 보증
수출되는 직조 메쉬의 모든 로트가 문서화된 검사 기준에 따라 검증됩니다.
EN 10204 3.1 밀 테스트 증명서
히트 번호, 와이어 조성 및 인장 데이터가 포함된 밀 테스트 증명서가 모든 주문에 동봉됩니다.
분광계 검증
휴대용 PMI 분광계로 와이어 로트를 샘플링하여 직조 전 합금 등급을 확인. 등급 혼입 위험 제거.

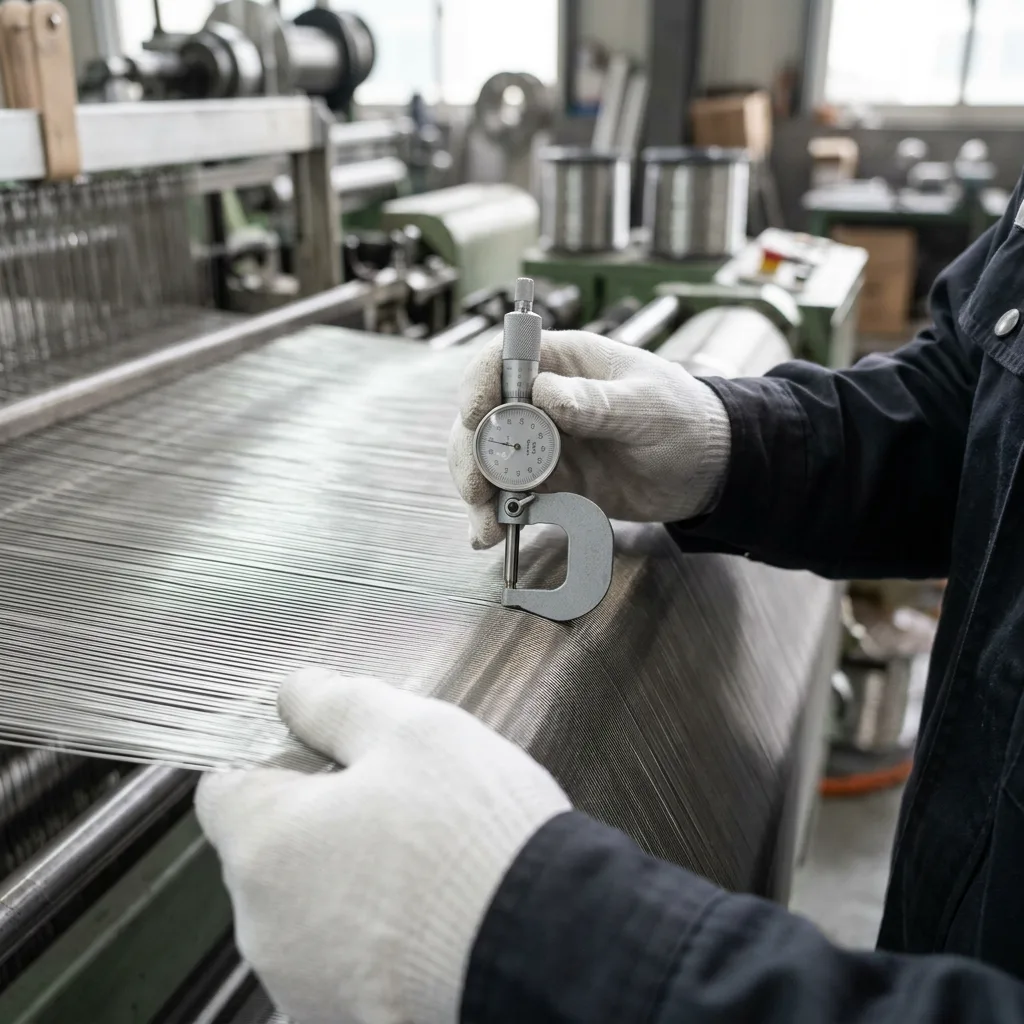

출하 전 검사
메쉬 수, 와이어 직경, 개구부를 컨테이너 적재 전 ASTM E2016-15 공차에 따라 로트별로 재측정.
포장 및 물류
장거리 해상 운송에 맞춰 설계된 직조 메쉬 롤의 수출 표준 포장.
표준 롤
30m 또는 100ft 롤 길이, 표준 폭 0.5m~1.5m. 요청 시 맞춤 폭 및 롤 길이 가능.
방습 포장
방수 크래프트지 내장 및 직조 포대 또는 팔레트 외장으로 운송 중 녹 및 단부 변형 방지.
컨테이너 적재
최적화된 20GP / 40HQ 적재 계획. 출항 전 사진 및 적재 보고서 공유.
거래 조건
FOB 톈진 또는 CIF 주요 항구. 샘플 배송은 DHL, FedEx, SF Express로 전 세계 배송 가능.
기술 구매 FAQ
관련 제품 시리즈
전체 카탈로그 보기
스테인리스 리버스 더치 위브 메쉬 조달을 준비하고 계신가요?
목표 메시 수, 선경, 미크론 등급을 지금 보내주세요. 당사 전문가가 2시간 내에 공장 직송 가격으로 응답하며 무료 리버스 더치 위브 메시 샘플을 준비해 드릴 수 있습니다.
