Elemento filtrante idraulico in rete metallica inox

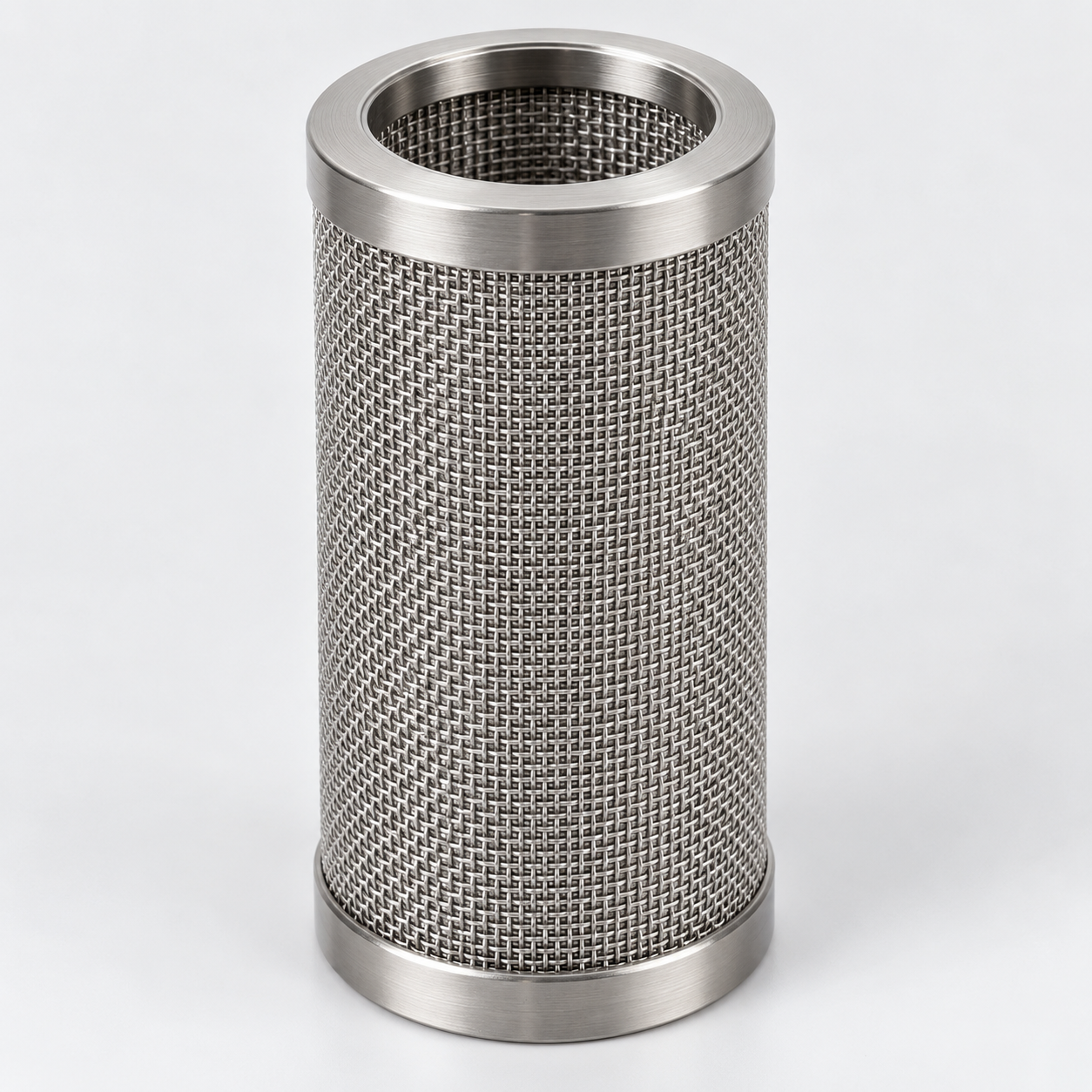

Cartuccia realizzata in rete tessuta di acciaio inossidabile, senza rivestimento, per la filtrazione di olio idraulico e lubrificante. Per il preventivo servono il disegno o la referenza dell’elemento esistente, il corpo filtro e le condizioni del fluido. Dimensioni, tenute e requisiti di filtrazione vanno concordati prima dell’ordine.
Dati necessari per il preventivo
Non sono pubblicati dimensioni standard o grado di filtrazione provato. Invia disegno o referenza, lunghezza, diametri esterno e interno, fondelli, guarnizioni, corpo filtro e direzione del flusso. Specifica particelle, efficienza e prova, olio, portata, viscosità, temperature, pressione di esercizio, differenziale ammissibile, quantità e destinazione.
Don't see the specification you need? Ask about other options.
Tell us the product, specification, or application. You can inquire even if the details are incomplete.
Scarica il catalogo completo delle reti metalliche
Ricevi il catalogo completo con specifiche, applicazioni e conformità ASTM — in PDF.
Filtrazione di olio idraulico e lubrificante
Indica posizione di montaggio e corpo filtro per verificare interfacce, condizioni dell’olio e compito di filtrazione della cartuccia proposta.
- Filtrazione di olio idraulico
- Filtrazione di olio lubrificante
Materiale e scelta dell’elemento
Concordare il grado dell’acciaio inox
Il mezzo filtrante indicato è rete inox tessuta; grado e composizione non sono definiti. Confermare separatamente i materiali di fondelli, supporti, giunzioni e guarnizioni, specificando gli eventuali documenti del materiale richiesti.
Riporta nella specifica di acquisto il grado e la documentazione necessari.
Quattro condizioni da verificare
- Olio e tenute：Identifica formulazione, additivi, temperature e prodotti di pulizia. Verifica la compatibilità della rete e dei componenti della cartuccia.
- Filtrazione：Indica dimensione delle particelle, efficienza e metodo di prova. Numero di maglie e apertura non dimostrano da soli le prestazioni dell’elemento completo.
- Portata e viscosità：Fornisci dati a regime e all’avviamento a freddo. La guida HYDAC considera la perdita di carico combinata di corpo filtro ed elemento.
- Pressione e supporto：Distingui pressione di esercizio e differenziale sull’elemento. Conferma flusso e bypass; non è pubblicata una resistenza al collasso per questa cartuccia.
Lista d’acquisto dell’elemento filtrante
Definisci cartuccia e interfaccia con il corpo filtro. ISO 16889:2022 è un riferimento per prove multipass, senza attestare prove o certificazioni del prodotto. Applicabilità e rapporto devono essere concordati.
| Voce | Informazioni disponibili | Dati da inviare | Conferma d’ordine |
|---|---|---|---|
| Materiale | Rete inox tessuta; cartuccia senza rivestimento | Grado, fondelli, giunzioni e supporti | Costruzione e documenti |
| Filtrazione | Micron ed efficienza non specificati | Particelle, efficienza e prova | Grado dichiarato e riscontri |
| Dimensioni | Lunghezza e diametri da definire | Disegno, misure e corpo filtro | Quote, riferimenti e tolleranze |
| Fondelli e tenute | Configurazione da confermare | Estremità, centraggio e guarnizioni | Interfaccia e compatibilità |
| Flusso | Direzione non indicata | Interno-esterno o viceversa; posizione | Direzione e supporto |
| Portata | Nessuna curva di perdita pubblicata | Portata, viscosità e temperature, avviamento incluso | Perdita complessiva |
| Pressioni | Limiti e collasso non specificati | Esercizio, differenziale e bypass | Valori applicabili |
| Accettazione | Documenti e prove da concordare | Controlli dimensionali, materiale e prestazioni | Criteri scritti e documentazione |
Riferimenti per selezione e prove
- “This calculation should be done for both the operating temperature and for cold start conditions.”HYDAC: dimensionamento del filtroCitazione originale in inglese. Guida alla perdita di carico, non prova della portata o della pressione di questo prodotto.
- “a procedure for determining the contaminant capacity, particulate removal and differential pressure characteristics”ISO 16889:2022: prova multipass di elementi idrauliciCitazione originale in inglese dall’abstract. L’applicabilità va verificata; la citazione non attesta prove o certificazioni della cartuccia.
Domande per acquistare una cartuccia idraulica in rete
Reti inox correlate
Tutti i prodotti
Prepara la richiesta per il tuo elemento idraulico
Invia disegno, corpo filtro e requisiti di filtrazione e dell’olio, con quantità e destinazione, per definire la specifica del preventivo.
