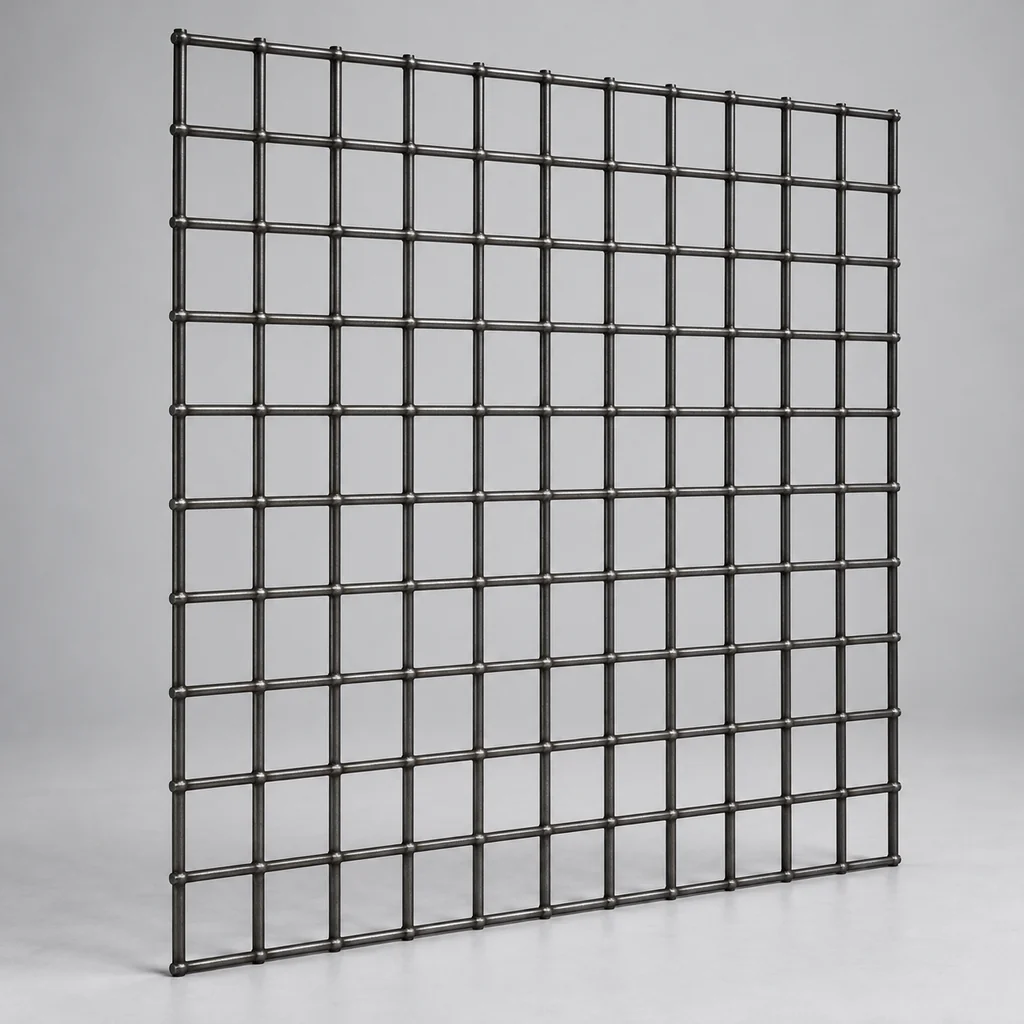

Painel de malha soldada galvanizada previamente
Arame galvanizado soldado em painel de malha. Aparência limpa com boa resistência à corrosão.
Preço FOB de referência a partir de US$ 3,80 / m². Varia conforme especificação e quantidade; preço final sob consulta.
Número de malha
2–8
Diâmetro do arame
0.5–1.6 mm
Abertura
2.68–11.1 mm
Área aberta
71–76.4%
Material
Electro Galvanized Steel
Especificações padrão
3
Amostra
Disponível
Matriz SKU de Tolerância Padrão Oficial
Selecione e trave subespecificações exatas
Don't see the specification you need? Ask about other options.
Tell us the product, specification, or application. You can inquire even if the details are incomplete.
| Contagem Nominal de Malha | Diâm. Padrão (mm)Diâm. Padrão (pol) | Tamanho da Abertura (mm)Tamanho da Abertura (pol) | Área Aberta Ref. | Peso Est. (kg/m²)Peso Est. (lb/ft²) | Micro | |
|---|---|---|---|---|---|---|
| 2 Malha | 1.600 mm0.06300" | 11.100 mm0.43700" | 76.4% | 2.20 kg/m²0.4500 lb/sq.ft | ||
| 4 Malha | 0.800 mm0.03150" | 5.550 mm0.21850" | 76.4% | 1.10 kg/m²0.2300 lb/sq.ft | ||
| 8 Malha | 0.500 mm0.01970" | 2.680 mm0.10550" | 71.0% | 0.65 kg/m²0.1300 lb/sq.ft |
Baixar o catálogo completo de telas metálicas
Receba o catálogo completo com especificações, aplicações e conformidade ASTM — em PDF.
Visão de Lente de Microscópio Simulada 100X
Aplicações típicas
Onde os painéis GBW oferecem o melhor custo-benefício: ambientes internos secos e abrigados, como divisórias, expositores, telas decorativas e revestimentos internos de gaiolas. Para uso externo ou alta umidade, faça upgrade para nossos painéis galvanizados após a solda (GAW).
- Partição interna
- estante de exibição
- painel decorativo
Composição Metalúrgica e Análise de Liga
Arame de aço baixo carbono e controle do revestimento de zinco
Esta família de painéis GBW é soldada por resistência a partir de arame de aço baixo carbono Q195 / SAE 1008, eletrogalvanizado antes da soldagem. A espessura do revestimento de zinco é verificada fardo por fardo com medidor magnético, e as leituras são registradas no relatório de inspeção pré-embarque para que você possa auditar os valores reais do revestimento em vez de confiar em dados nominais.
All batches are tested via handheld PM-I spectrometer before Tianjin Port export, guaranteeing material compliance.
Limites de serviço e integridade da solda
- Verificação do revestimento de zinco：A camada de zinco eletrogalvanizado é medida com medidor magnético em cada fardo de arame, com leituras reais registradas conforme a prática ASTM A641 / EN 10244-2 e disponíveis no seu relatório pré-embarque.
- Nota sobre corrosão nos pontos de solda：A soldagem queima o zinco em cada interseção, portanto os pontos de solda são onde a ferrugem pode começar primeiro. Limitamos a perda de zinco com corrente de soldagem controlada e recomendamos uso interno ou abrigado; spray de retoque rico em zinco está disponível para bordas cortadas.
- Resistência ao cisalhamento da solda：Interseções aleatórias de cada lote são testadas por cisalhamento conforme ASTM A185/A497 para confirmar que cada solda suporta sua carga nominal antes da embalagem.
- Classe de corrosão vs. GAW：O GBW eletrogalvanizado é a escolha econômica para serviço em ambientes internos secos. Para uso externo, zonas costeiras ou longos ciclos sem manutenção, escolha nossos painéis galvanizados a quente após a solda (SPU-WM-011), cuja camada de zinco mais espessa também sela os pontos de solda.
Referência de tolerâncias dimensionais para painéis GBW de 2-8 malhas
Todas as especificações desta família (2, 4 e 8 malhas) estão dentro da faixa de tolerância de 1-50 malhas mostrada abaixo: diâmetro do arame mantido dentro de +/-0,013 mm e abertura dentro de +/-3% do nominal. As interseções soldadas são adicionalmente testadas por cisalhamento conforme ASTM A185, e os valores medidos reais podem ser incluídos no seu relatório de inspeção pré-embarque.
| Faixa Nominal de Malha | Tolerância Máx. Diâm. Fio | Tolerância Máx. Abertura | Desvio de Inclinação |
|---|---|---|---|
| 1 a 50 Malha | ± 0.013 mm | ± 3% | ≤ 2° |
| 51 a 200 Malha | ± 0.008 mm | ± 5% | ≤ 1.5° |
| 201 a 400 Malha | ± 0.004 mm | ± 8% | ≤ 1° |
Processamento Personalizado de Malha Soldada · Garantia de Qualidade de Malha Soldada · Embalagem e Logística
Processamento Personalizado de Malha Soldada
Serviços de fabricação em rolos e painéis de malha soldada antes do despacho.
Corte de Painéis sob Medida
Painéis soldados cortados em guilhotina no seu comprimento e largura exatos com bordas aparadas a fio, prontos para instalação direta ou solda de moldura.
Corte e Rebobinamento de Rolos
Rolos soldados cortados em larguras menores e rebobinados em núcleos resistentes para linhas automáticas de alimentação de malha.
Aplainamento e Enquadramento
Painéis nivelados por rolos e telas emolduradas em cantoneira fabricadas por desenho para proteções de máquinas e cercamentos.
Garantia de Qualidade de Malha Soldada
Cada lote de malha soldada é verificado em integridade de solda, revestimento e dimensões antes da exportação.
Teste de Cisalhamento de Solda
Pontos de interseção aleatórios ensaiados ao cisalhamento conforme ASTM A185/A497 para confirmar que cada solda suporta as cargas nominais.
Verificação do Revestimento de Zinco
Revestimentos galvanizados medidos por medidor magnético contra ASTM A641 Classe 1 ou normas de imersão a quente, com leituras registradas por fardo.
Inspeção Dimensional
Abertura, diâmetro do arame e planeza do painel medidos lote por lote antes da embalagem.
Embalagem e Logística
Formatos de embalagem adaptados a rolos e painéis planos de malha soldada.
Embalagem de Rolos
Rolos envoltos em papel kraft impermeável e saco tecido, com tampas protetoras nas extremidades dos arames cortados.
Pallets para Painéis
Painéis planos empilhados em pallets de madeira fumigada com cintas de aço e protetores de canto para manuseio com empilhadeira.
Carregamento de Contêiner
Planos de carregamento otimizados 20GP / 40HQ com fotos e relatórios de carregamento compartilhados antes da partida do navio.
Termos Comerciais
FOB Tianjin ou CIF portos principais; DHL, FedEx e SF Express disponíveis para envios de amostras para todo o mundo.
FAQ técnico de compras
Famílias de produtos relacionados
Ver catálogo completo
Pronto para comprar Painel de malha soldada galvanizada previamente?
Envie agora seu número de malha, diâmetro de arame e tamanho de painel desejados. Nossos especialistas respondem em até 2 horas com preços diretos de fábrica e podem providenciar amostras grátis de painéis GBW.
