Construção
- Registrado para SPU-WM-048
- Padrão de chapa perfurada
- Entrada do comprador ou do projeto
- Confirmar forma do furo, tamanho do furo, passo ou centros e disposição
- Verificação do pedido
- Desenho ou amostra aprovado
Código SPU: SPU-WM-048Painéis perfurados especificados por projeto

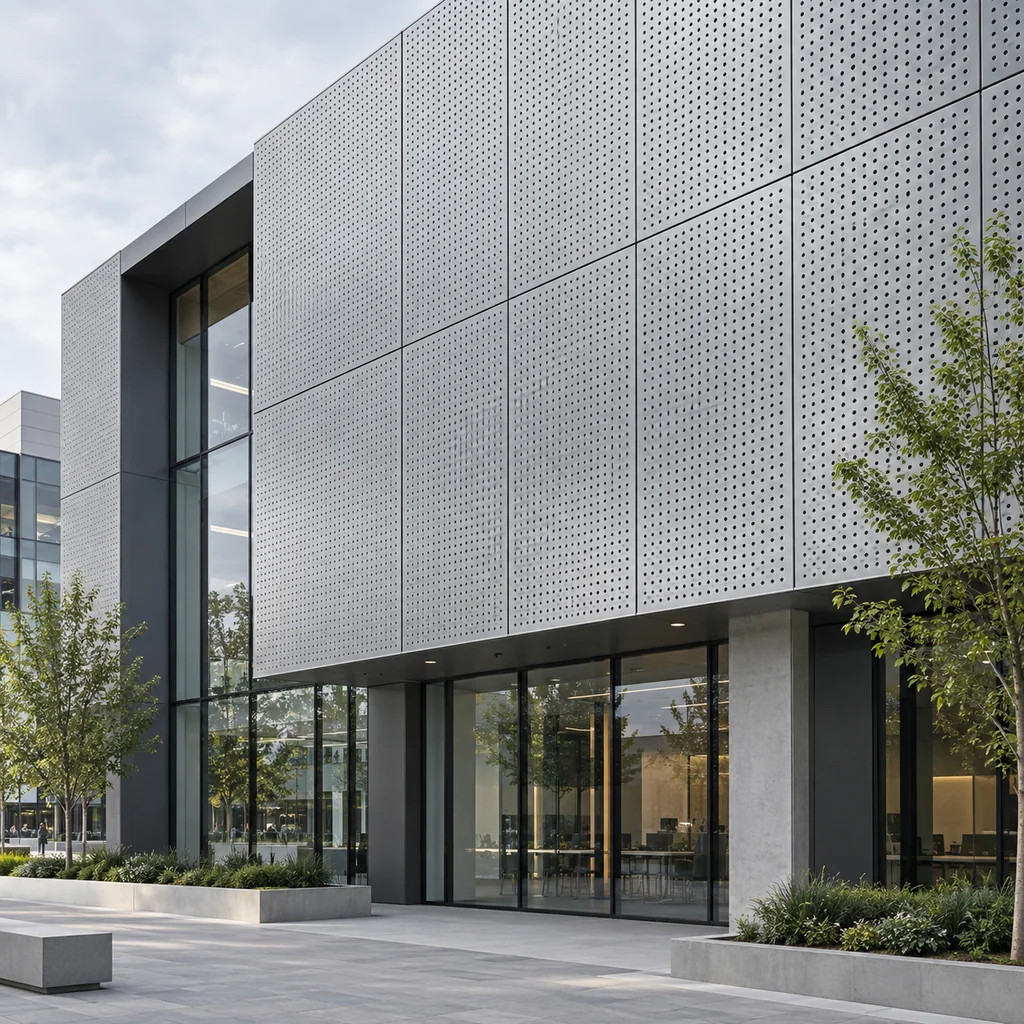

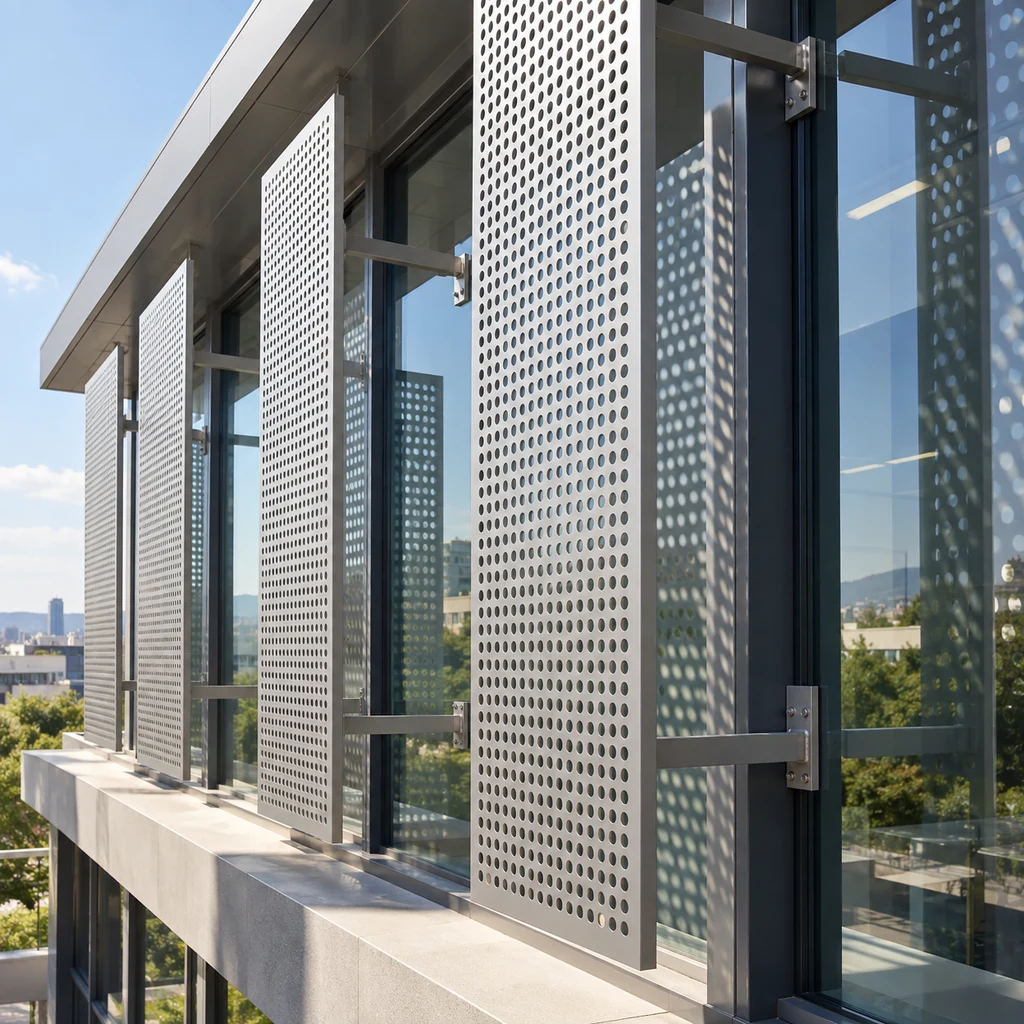

Painéis de metal perfurado arquitetônico para fachadas e quebra-sóis
O metal perfurado arquitetônico é um painel de chapa perfurada especificado por projeto para fachadas e quebra-sóis. Escolha alumínio ou aço inoxidável e, em seguida, confirme o padrão de furos, a área aberta, a espessura da chapa, as dimensões do painel acabado, o acabamento revestido ou sem revestimento e os detalhes de instalação antes do orçamento.
As especificações são confirmadas para cada projeto arquitetônicoAs especificações são confirmadas para cada projeto arquitetônico
Esta família de produtos não tem uma tabela padrão de SKU. Envie o grau de material exigido, a aplicação, a forma e o tamanho do furo, o passo ou os centros, a área aberta, a espessura da chapa, as dimensões do painel acabado, as margens, o acabamento revestido ou sem revestimento, as bordas dobradas ou os detalhes do quadro, a preferência de fixação, a quantidade, o destino e o desenho, se disponível.
Baixar o catálogo completo de telas metálicas
Receba o catálogo completo com especificações, aplicações e conformidade ASTM — em PDF.
Escolha do material: alumínio ou aço inoxidável
O grau do material deve ser confirmado
Esta SPU identifica a família de materiais como alumínio ou aço inoxidável; ela não define um grau de liga ou de aço inoxidável. Informe a designação de material exigida e o ambiente do projeto na RFQ, no desenho ou na amostra aprovada antes da liberação do pedido.
O grau do material deve ser confirmado
Nenhuma composição de liga é registrada para esta SPU. Confirme a designação exata do material antes da liberação do pedido.
Entradas de seleção do projeto
- Ambiente：Descreva o local de instalação e as condições de exposição para que a equipe do projeto possa definir a designação de material e o acabamento exigidos.

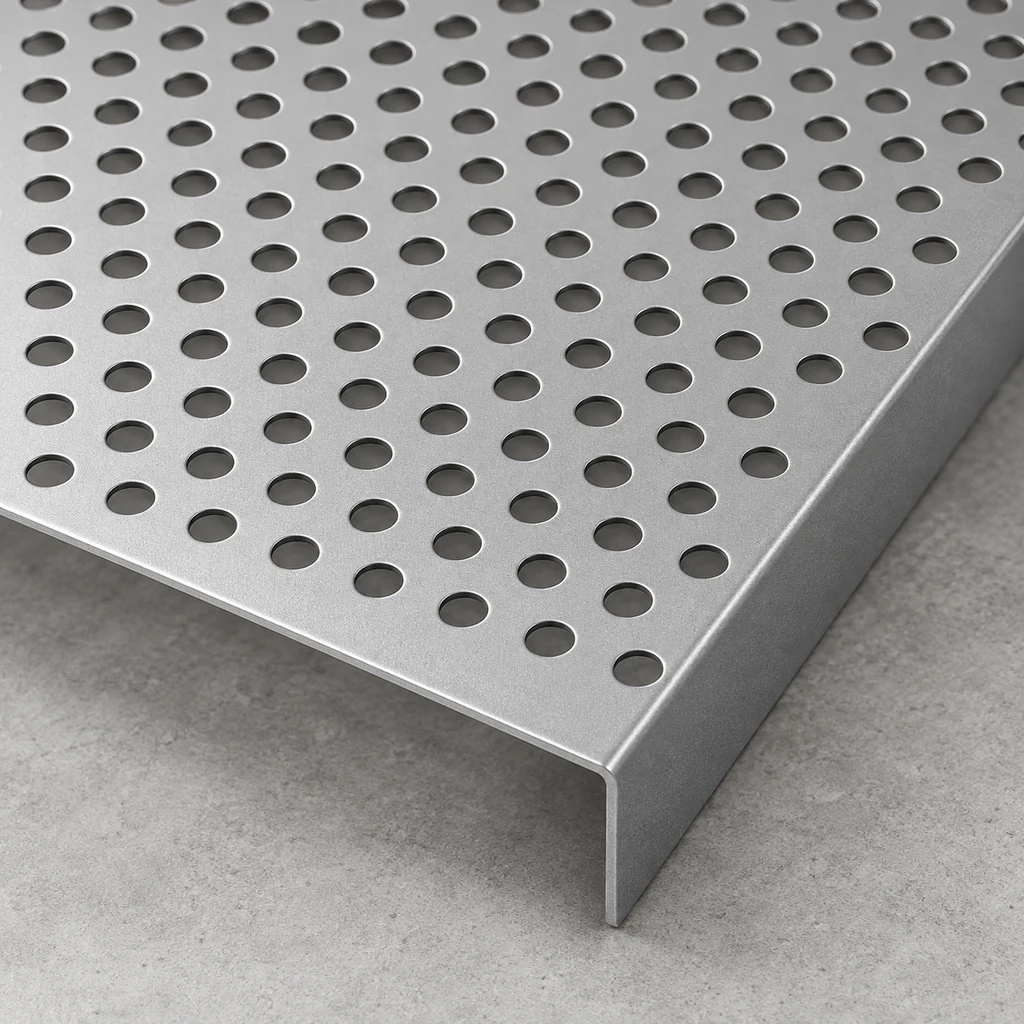

- Design do painel：Confirme o padrão de furos, a área aberta, a espessura da chapa, as dimensões do painel, as margens e os detalhes de bordas dobradas em conjunto, em vez de tratar um único valor como especificação independente.
- Acabamento：Esta SPU registra opções de acabamento revestido ou sem revestimento. Informe a aparência exigida, a referência de cor quando aplicável e o método de aceitação nos documentos do projeto.
Lista de verificação de especificações de painéis perfurados arquitetônicos
Esta família não tem uma matriz padrão de SKU. Use o desenho do projeto e o processo de aprovação acordado para definir os painéis de chapa perfurada finais antes da liberação do pedido; a tabela separa os fatos da SPU registrados das entradas que ainda exigem confirmação do projeto.
Material base
- Registrado para SPU-WM-048
- Alumínio ou aço inoxidável
- Entrada do comprador ou do projeto
- Informar a designação exata do material e o ambiente do projeto
- Verificação do pedido
- Orçamento acordado e designação do material
Área aberta
- Registrado para SPU-WM-048
- Não definida no nível da SPU
- Entrada do comprador ou do projeto
- Informar a área aberta exigida e o objetivo visual, de fluxo de ar ou de sombreamento
- Verificação do pedido
- Programação de perfuração aprovada
Espessura da chapa
- Registrado para SPU-WM-048
- Não definida no nível da SPU
- Entrada do comprador ou do projeto
- Fornecer a espessura e quaisquer requisitos de rigidez do painel ou de fabricação
- Verificação do pedido
- Desenho aprovado e revisão do projeto
Painéis acabados
- Registrado para SPU-WM-048
- Forma do painel
- Entrada do comprador ou do projeto
- Fornecer largura, altura, quantidade, margens, detalhes de dobra e tolerâncias
- Verificação do pedido
- Desenho de oficina aprovado
Acabamento da superfície
- Registrado para SPU-WM-048
- Revestido ou sem revestimento
- Entrada do comprador ou do projeto
- Informar o acabamento, a referência de cor quando aplicável e a variação aceitável
- Verificação do pedido
- Amostra de acabamento aprovada ou registro do projeto

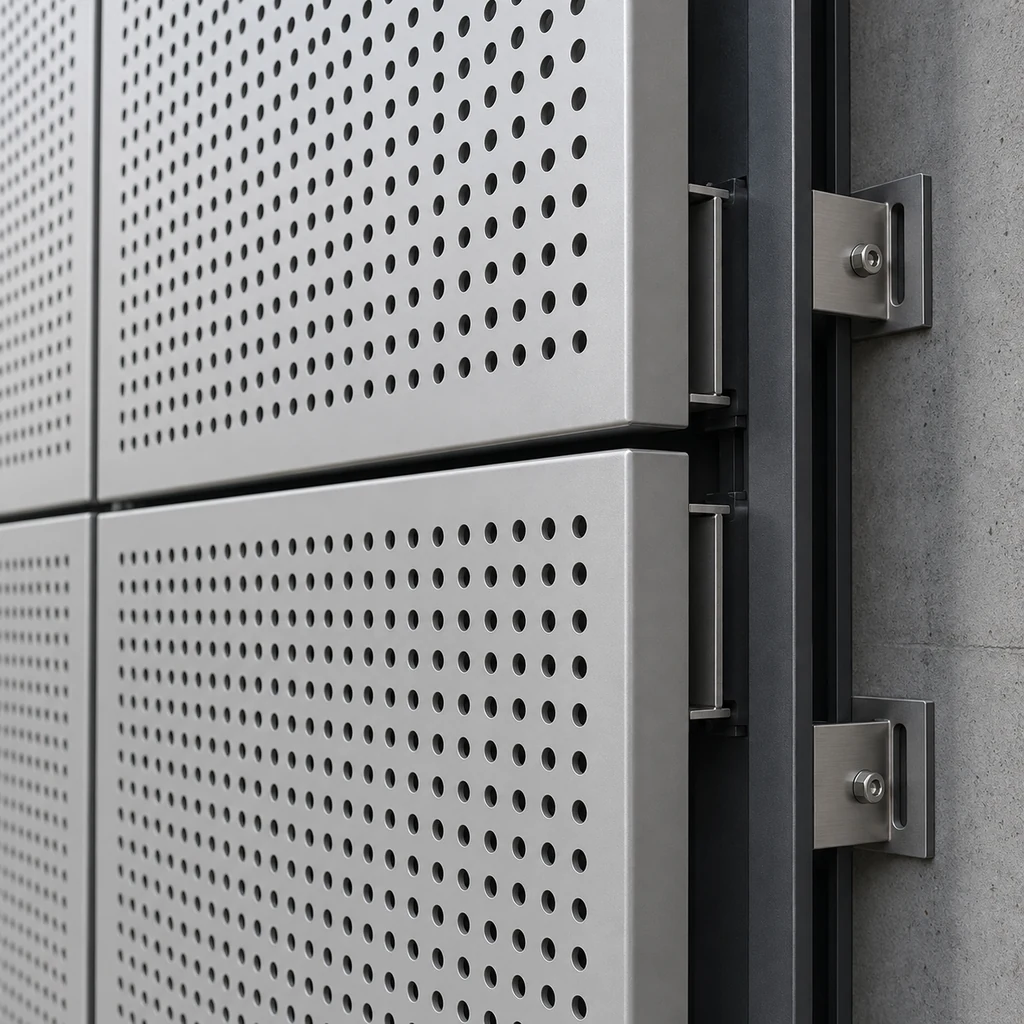

Interface de instalação
- Registrado para SPU-WM-048
- Não definida no nível da SPU
- Entrada do comprador ou do projeto
- Especificar o quadro, a subestrutura, o trajeto de fixação, o tratamento das juntas e os requisitos de acesso
- Verificação do pedido
- Detalhe de instalação aprovado
| Item de especificação | Registrado para SPU-WM-048 | Entrada do comprador ou do projeto | Verificação do pedido |
|---|---|---|---|
| Construção | Padrão de chapa perfurada | Confirmar forma do furo, tamanho do furo, passo ou centros e disposição | Desenho ou amostra aprovado |
| Material base | Alumínio ou aço inoxidável | Informar a designação exata do material e o ambiente do projeto | Orçamento acordado e designação do material |
| Área aberta | Não definida no nível da SPU | Informar a área aberta exigida e o objetivo visual, de fluxo de ar ou de sombreamento | Programação de perfuração aprovada |
| Espessura da chapa | Não definida no nível da SPU | Fornecer a espessura e quaisquer requisitos de rigidez do painel ou de fabricação | Desenho aprovado e revisão do projeto |
| Painéis acabados | Forma do painel | Fornecer largura, altura, quantidade, margens, detalhes de dobra e tolerâncias | Desenho de oficina aprovado |
| Acabamento da superfície | Revestido ou sem revestimento | Informar o acabamento, a referência de cor quando aplicável e a variação aceitável | Amostra de acabamento aprovada ou registro do projeto |
| Interface de instalação | Não definida no nível da SPU | Especificar o quadro, a subestrutura, o trajeto de fixação, o tratamento das juntas e os requisitos de acesso | Detalhe de instalação aprovado |
De onde vêm essas entradas de especificação?
- Industrial Perforators Association, Designers, Specifiers and Buyers Handbook
“Lista de verificação para encomendar chapas e placas de metal perfurado.”
Referência do setor para terminologia de compras e entradas de pedido; não é uma especificação nem uma garantia para a SPU-WM-048.
- McNICHOLS, Getting Started with Perforated Metal
“A área aberta representa o percentual de superfície perfurada em relação ao metal sólido.”
Referência do setor para o significado de área aberta; os requisitos de desempenho do projeto devem ser confirmados separadamente.
- ATAS International, Gaten Series Architectural Systems
“Tamanho do furo x distância de centro a centro x orientação e a área aberta produzida.”
Referência do setor para descrever um padrão de perfuração; os valores finais são específicos do projeto para esta SPU.
Guias relacionados de design e materiais
Ver catálogo completoMalha de metal perfuradoCompare padrões de perfuração, opções de material, área aberta e entradas de pedido.Malha metálica decorativaRevise construções alternativas de malha metálica decorativa para projetos arquitetônicos.Malha de arame de alumínioRevise as considerações de material da malha de alumínio para trabalhos arquitetônicos.Malha de arame de aço inoxidávelRevise as considerações de material do aço inoxidável para trabalhos arquitetônicos.Catálogo completo de produtosVoltar a todas as famílias de produtos de malha de arame publicadas.
Metal perfurado arquitetônico: perguntas do comprador
Pronto para definir para o seu projeto?
Envie a aplicação, a designação do material, o padrão de furos, a área aberta, a espessura da chapa, as dimensões do painel acabado, as margens, o acabamento, os detalhes de instalação, a quantidade, o destino e o desenho, se disponível. Usaremos essas entradas do projeto para preparar um orçamento comparável.
