Malha trançada em sarja de aço inoxidável 304
Malha com tecido mais apertado para filtração mais fina.
Preço FOB de referência a partir de US$ 14,00 / m². Varia conforme especificação e quantidade; preço final sob consulta.
Número de malha
20–325
Diâmetro do fio
0.035–0.4 mm
Abertura
0.043–0.87 mm
Área aberta
30.1–46.9%
Material
304 Stainless Steel
Especificações padrão
6
Amostra
Disponível
Matriz SKU de Tolerância Padrão Oficial
Selecione e trave subespecificações exatas
Don't see the specification you need? Ask about other options.
Tell us the product, specification, or application. You can inquire even if the details are incomplete.
| Contagem Nominal de Malha | Diâm. Padrão (mm)Diâm. Padrão (pol) | Tamanho da Abertura (mm)Tamanho da Abertura (pol) | Área Aberta Ref. | Peso Est. (kg/m²)Peso Est. (lb/ft²) | Micro | |
|---|---|---|---|---|---|---|
| 20 Malha | 0.400 mm0.01570" | 0.870 mm0.03430" | 46.9% | 1.60 kg/m²0.3300 lb/sq.ft | ||
| 40 Malha | 0.250 mm0.00980" | 0.385 mm0.01520" | 36.8% | 1.25 kg/m²0.2600 lb/sq.ft | ||
| 80 Malha | 0.120 mm0.00470" | 0.198 mm0.00780" | 38.8% | 0.58 kg/m²0.1200 lb/sq.ft | ||
| 120 Malha | 0.080 mm0.00310" | 0.132 mm0.00520" | 38.8% | 0.38 kg/m²0.0800 lb/sq.ft | ||
| 200 Malha | 0.050 mm0.00200" | 0.077 mm0.00300" | 36.8% | 0.25 kg/m²0.0500 lb/sq.ft | ||
| 325 Malha | 0.035 mm0.00140" | 0.043 mm0.00170" | 30.1% | 0.20 kg/m²0.0400 lb/sq.ft |
Baixar o catálogo completo de telas metálicas
Receba o catálogo completo com especificações, aplicações e conformidade ASTM — em PDF.
Visão de Lente de Microscópio Simulada 100X
Aplicações típicas da malha de tecido sarja 304

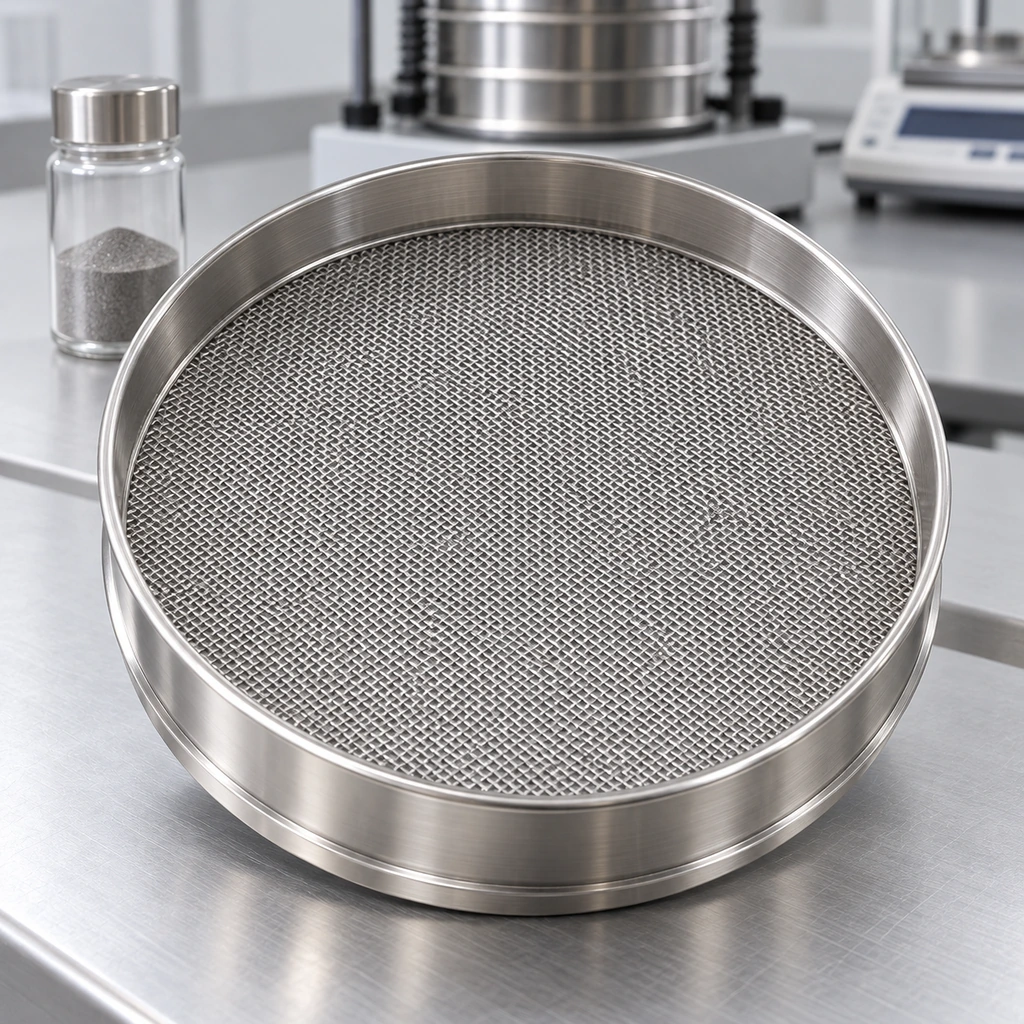

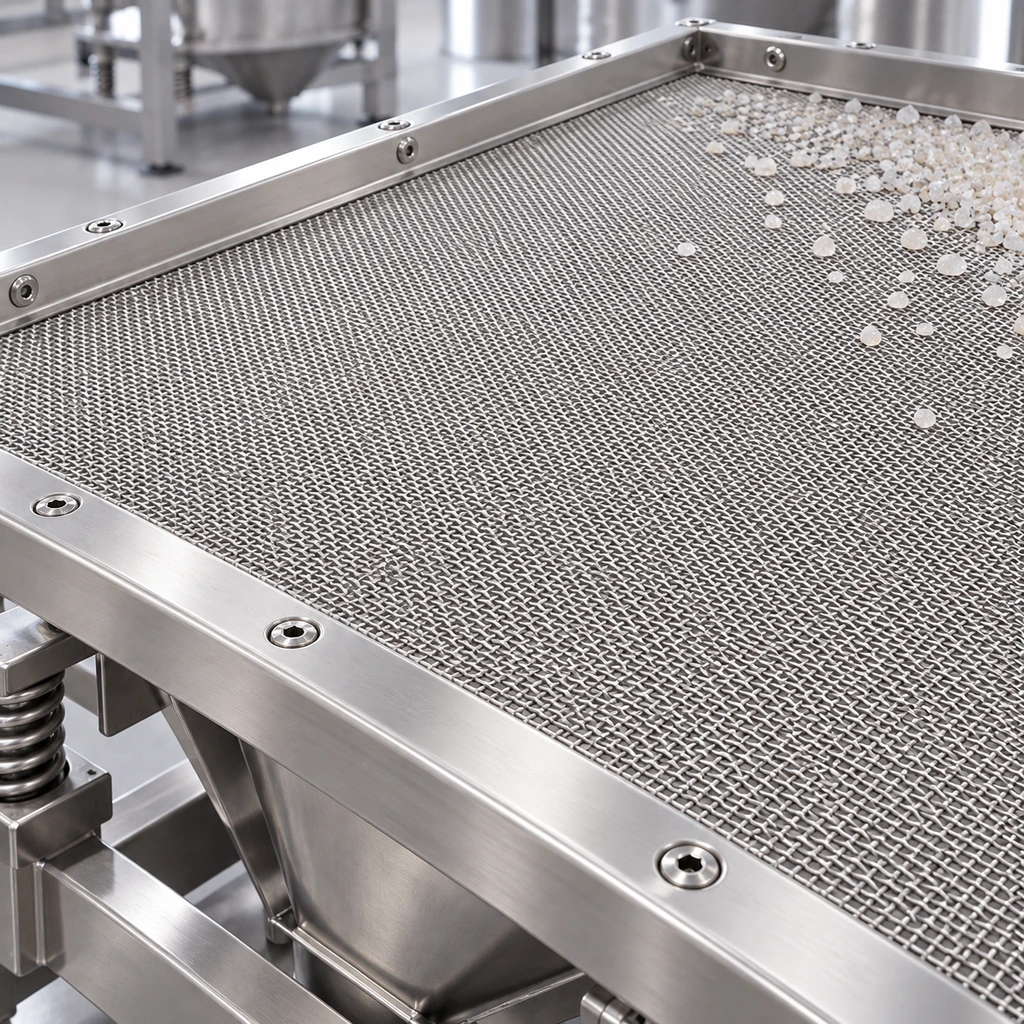

O tecido sarja permite usar um fio mais pesado para um mesmo número de malha, por isso os compradores o especificam onde a tela precisa suportar abrasão e manter aberturas estáveis: filtração de polímeros fundidos e telas de extrusão de plástico, peneiras rotativas e vibratórias, peneiramento de testes aeroespaciais e separação de pós finos.
- Filtração fina
- telas de extrusão plástica
- aeroespacial
Composição Metalúrgica e Análise de Liga
Pureza do fio de sarja 304 e rastreabilidade de corrida
Os fios de urdidura e trama para esta família de tecido sarja são trefilados a frio a partir de varão 304 testado por espectrómetro, com o equilíbrio Cr 18-20% / Ni 8-10,5% mostrado abaixo. A trefilação a frio eleva a resistência ao escoamento do fio para que os fios de sarja mais pesados mantenham o seu entrelaçamento sob tensão e vibração, e cada remessa inclui um certificado de inspeção EN 10204 3.1 vinculado ao número de corrida do fio.
All batches are tested via handheld PM-I spectrometer before Tianjin Port export, guaranteeing material compliance.
Limites físicos e de serviço do tecido sarja 304
- Temperatura máxima de oxidação：O fio 304 resiste à formação de carepa em serviço contínuo em ar até 870°C e em serviço intermitente até 925°C, abrangendo filtração de polímeros fundidos e peneiramento de gases quentes.
- Aviso de sensibilização：Manter o 304 na faixa de 425-860°C precipita carbonetos de cromo nos contornos de grão e pode fragilizar os fios finos. Para conjuntos de filtros soldados operando nessa faixa, consulte sobre a versão 304L de baixo carbono desta malha de sarja.
- Resistência ao escoamento após trefilação a frio：O mínimo recozido é de 205 MPa, subindo para cerca de 310 MPa após a trefilação a frio usada para o fio de tecelagem, mantendo os fios de sarja mais pesados e as suas aberturas estáveis sob carga.
- Contato alimentar：O 304 atende aos requisitos de contato alimentar da FDA, pelo que esta malha de tecido sarja pode ser usada diretamente em linhas de processamento de alimentos, laticínios e farmacêuticos onde a resistência à abrasão é importante.
Tolerâncias de referência ASTM E2016-22 para tecido sarja 304
A faixa de 20-325 malhas desta família abrange as bandas de tolerância referenciadas pela ASTM E2016-22 para tecido de fio industrial. O entrelaçamento sarja geralmente mantém as aberturas mais estáveis sob manuseio do que o tecido liso equivalente, mas confirme a banda aplicável na sua ordem de compra e solicite os valores medidos reais no relatório pré-embarque.
| Faixa Nominal de Malha | Tolerância Máx. Diâm. Fio | Tolerância Máx. Abertura | Desvio de Inclinação |
|---|---|---|---|
| 1 a 50 Malha | ± 0.013 mm | ± 3% | ≤ 2° |
| 51 a 200 Malha | ± 0.008 mm | ± 5% | ≤ 1.5° |
| 201 a 400 Malha | ± 0.004 mm | ± 8% | ≤ 1° |
De onde vêm estas especificações?
- “This specification covers industrial woven wire fabric, referred to as wire cloth, for general use including the separation of particles.”ASTM E2016-22, Scope 1.1ASTM International – base de tolerâncias de número de malha, diâmetro do fio e abertura para esta família de produtos
- “This International Standard defines terms regarding industrial woven wire cloth for screening purposes and specifies maximum permissible error, requirements, and test methods.”ISO 9044:2016, ScopeOrganização Internacional de Normalização – base de terminologia, desvio permitido e métodos de ensaio para tecido de fio industrial
- “Twill weave creates a wire cloth in which each shute and warp wire passes over and under the two adjacent wires successively.”Newark Wire Cloth, Guide to Different Types of Wire Mesh WeavesNewark Wire – definição estrutural do entrelaçamento sarja usado na comparação de tecelagens desta página
Processamento Personalizado de Malha Tecida · Garantia de Qualidade de Malha Tecida · Embalagem e Logística
Processamento Personalizado de Malha Tecida
Serviços de processamento profundo disponíveis em rolos de malha tecida antes do envio.
Corte de Precisão
Rolos tecidos cortados até 5.0 mm de largura em linhas de corte de alta precisão, com bordas limpas e sem rebarbas, prontos para a produção de elementos filtrantes.
Estampagem e Solda a Ponto de Discos

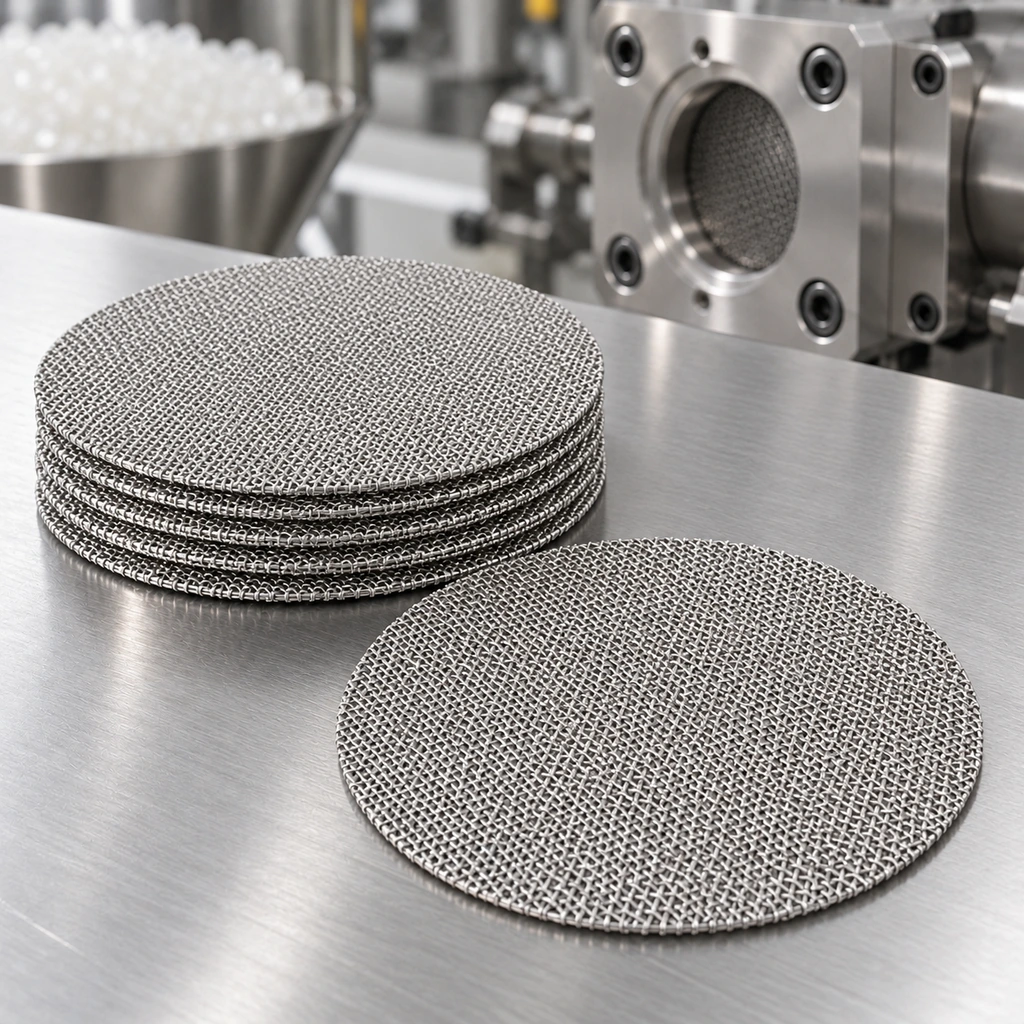

Discos filtrantes de malha tecida de camada única ou múltipla, estampados e soldados a ponto conforme seus desenhos CAD, incluindo versões com borda reforçada e dobrada.
Corte e Dobragem de Bordas
Corte de chapas sob medida, dobragem de bordas e enquadramento para que a malha encaixe diretamente na sua linha de produção sem retoques.
Garantia de Qualidade de Malha Tecida
Cada lote exportado de malha tecida é verificado contra padrões de inspeção documentados.
Certificado EN 10204 3.1
Certificados de ensaio de usina cobrindo número de corrida, composição do arame e dados de tração, enviados com cada pedido.
Verificação por Espectrômetro
Amostragem com espectrômetro PMI portátil em lotes de arame confirma o grau da liga antes da tecelagem, eliminando o risco de mistura de graus.
Inspeção Pré-embarque
Contagem de malha, diâmetro do arame e abertura são medidos novamente lote por lote contra as tolerâncias ASTM E2016-15 antes do carregamento do contêiner.
Embalagem e Logística
Embalagem padrão de exportação projetada para rolos de malha tecida em transporte marítimo de longa distância.

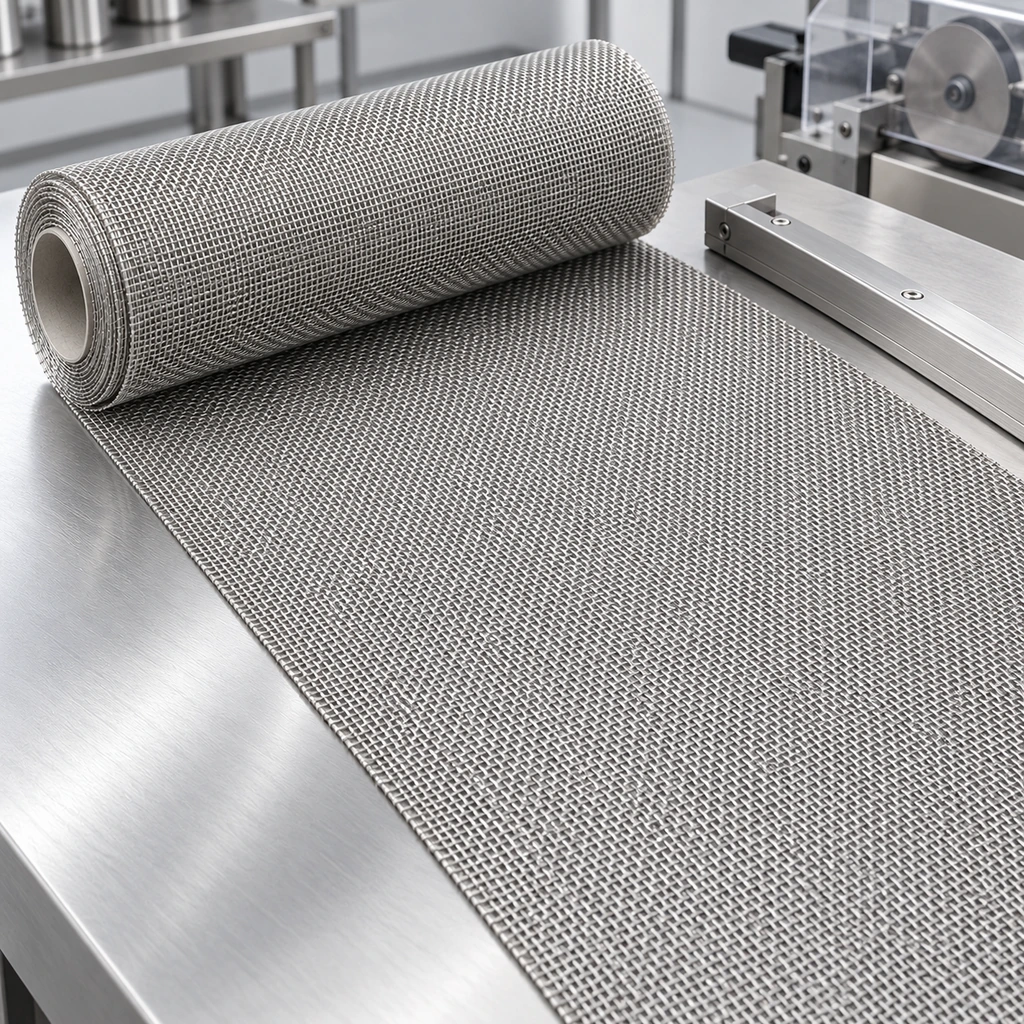

Rolos Padrão
Comprimentos de rolo de 30 m ou 100 ft em larguras padrão de 0.5 m a 1.5 m; largura e comprimento personalizados sob consulta.
Embalagem Antiumidade
Envoltório interno de papel kraft impermeável mais saco tecido ou embalagem paletizada para evitar ferrugem e deformação de bordas em trânsito.
Carregamento de Contêiner
Planos de carregamento otimizados 20GP / 40HQ com fotos e relatórios de carregamento compartilhados antes da partida do navio.
Termos Comerciais
FOB Tianjin ou CIF portos principais; DHL, FedEx e SF Express disponíveis para envios de amostras para todo o mundo.
Perguntas frequentes de compra técnica
Famílias de produtos relacionados
Ver catálogo completo
Malha trançada plana de aço inoxidável 304
304 Stainless Steel · 20–325 mesh
Malha trançada plana de aço inoxidável 316
316 Stainless Steel · 100–400 mesh
Malha trançada em sarja de aço inoxidável 316
316 Stainless Steel · 100–400 mesh
Malha trançada holandesa plana de aço inoxidável
304 Stainless Steel · 20–325 mesh
Pronto para comprar Malha trançada em sarja de aço inoxidável 304?
Envie agora o seu número de malha, diâmetro do fio e preferência de tecelagem. Os nossos especialistas respondem em 2 horas com preços diretos de fábrica e podem providenciar amostras gratuitas de malha sarja 304.
