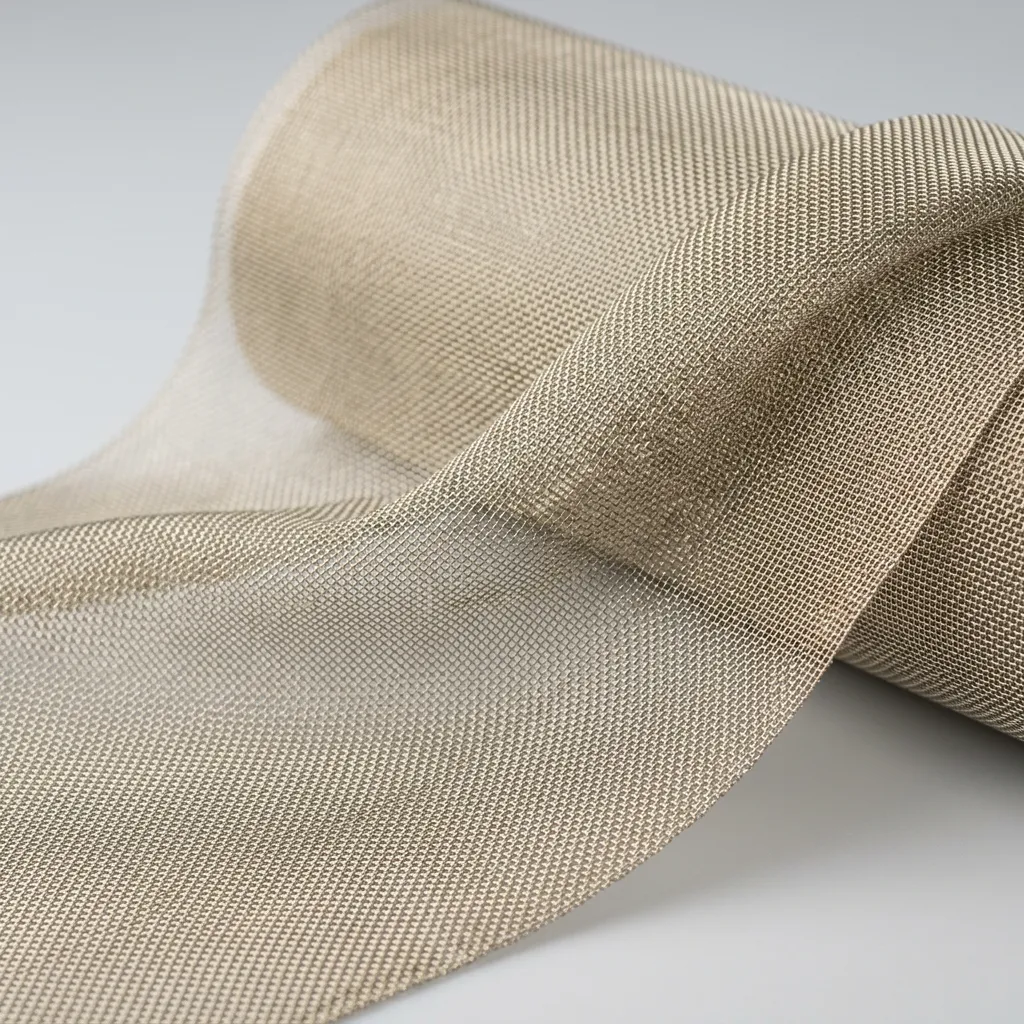

Siatka tytanowa
Siatka tytanowa tkana do przemysłowego przesiewania i separacji. Dobieraj prześwit oczka razem ze średnicą drutu i gatunkiem. Przy wymianie dołącz zdjęcia uszkodzeń, warunki chemiczne i rysunek podparcia, aby oprzeć zapytanie na przyczynie awarii.
Orientacyjna cena FOB od 70,00 USD / m². Zależy od specyfikacji i ilości; cena końcowa na zapytanie.
Ustal powód wymiany
Najpierw rozpoznaj przyczynę uszkodzenia.
Korozja drutu
Zapisz ubytek, wżery, chemię i czyszczenie przed oceną gatunku.
Częste wymiany
Porównaj przyczyny, pracę i przestoje; dłuższą trwałość potwierdź próbą.
Niepełna specyfikacja
To samo mesh nie wystarcza: określ drut, oczko, gatunek i podpory.
Liczba mesh
40–80
Średnica drutu
0.12–0.25 mm
Prześwit oczka
0.198–0.385 mm
Powierzchnia otwarta
36.8–38.8%
Rodzina materiału
Titanium
Pozycje katalogowe
2
Próbka
Dostępna
Wybierz konkretną pozycję
Zakresy podsumowują SKU, nie gwarantują kombinacji pośrednich. Splot, wymiary i tolerancje potwierdź w ofercie.
Oficjalna Standardowa Matryca Tolerancji SKU
Wybierz i zablokuj dokładne podspecyfikacje
Don't see the specification you need? Ask about other options.
Tell us the product, specification, or application. You can inquire even if the details are incomplete.
| Nominalna Liczba Siatki | Std. Średnica (mm)Std. Średnica (cal) | Rozmiar Otworu (mm)Rozmiar Otworu (cal) | Ref. Powierzchnia Otwarta | Szac. Waga (kg/m²)Szac. Waga (lb/ft²) | Mikro | |
|---|---|---|---|---|---|---|
| 40 Siatka | 0.250 mm0.00980" | 0.385 mm0.01520" | 36.8% | 1.25 kg/m²0.2600 lb/sq.ft | ||
| 80 Siatka | 0.120 mm0.00470" | 0.198 mm0.00780" | 38.8% | 0.58 kg/m²0.1200 lb/sq.ft |
Mesh a prześwit oczka
Przykłady z rzeczywistych SKU obliczają nominalne oczko regularnego splotu kwadratowego. Mesh oznacza liczbę na cal, nie mikrometry.
| Mesh na cal | Drut (mm) | Obliczone oczko (mm) | Obliczone oczko (μm) |
|---|---|---|---|
| 40 | 0.25 | 25.4 ÷ 40 − 0.25 ≈ 0.3850 mm | 385.0 |
| 80 | 0.12 | 25.4 ÷ 80 − 0.12 ≈ 0.1975 mm | 197.5 |
Cztery miejsca w mm i jedno w μm; katalog zaokrąglany osobno. Drut zmienia oczko i powierzchnię otwartą. Obliczenie nie określa retencji absolutnej, przepływu ani dopuszczalnej różnicy ciśnień.
Pobierz pełny katalog siatek drucianych
Otrzymaj pełny katalog ze specyfikacjami, zastosowaniami i zgodnością z ASTM — w formacie PDF.
100X Symulowany Widok Soczewki Mikroskopu
Jak określić siatkę tytanową
Przełóż zadanie separacji na materiał, geometrię, montaż i odbiór.
Przygotuj zapytanie
Przekaż znane dane i kwestie do uzgodnienia.
1.Powtórzenie specyfikacji
- Dołączyć
- Zatwierdzony rysunek, gatunek, mesh, drut, ilość, miejsce dostawy i zmiany procesu.
- Przed zamówieniem
- Stan drutu, splot, oczko, krawędzie, wymiary i protokoły kontroli.
2.Wymiana uszkodzonego sita
- Dołączyć
- Zdjęcia, czas pracy, miejsca uszkodzeń, dawny materiał, chemia, temperatura, ciśnienie i podpory.
- Przed zamówieniem
- Zgodność materiału, rozstaw podpór, zaciski i obciążenia łącznie.
3.Nowa konstrukcja
- Dołączyć
- Separacja, oczko, medium, przestrzeń, rysunek, ilość, dostawa i próby.
- Przed zamówieniem
- Gatunek, geometria i odbiór; próby przepływu, zatrzymywania lub wytrzymałości zespołu.
Sprawdź uszkodzenie i zatykanie
Pytania pomocnicze, nie diagnoza wizualna. TIMET wyjaśnia korozję; mechanika i przepływ wymagają danych zespołu.
| Objaw | Sprawdzić | Potrzebne dane |
|---|---|---|
| Ubytek, wżery lub otwory | Materiał, chemia, czyszczenie, temperatura i osady; oddzielić korozję od ścierania. | Zdjęcia, pierwotny materiał, stężenia, temperatury, czyszczenie i czas. |
| Pęknięcia przy krawędzi | Krawędzie, naciąg, kontakt, ruch i kolejność montażu. | Rysunek pęknięć, mocowania, zdjęcia montażu i drgania. |
| Odkształcone oczka lub rozdarcie | Podpory, różnica ciśnień, udary, drut i zmiany pracy. | Geometria, podpory, normalne/szczytowe ciśnienia i zdarzenia obciążeniowe. |
| Zatykanie lub spadek przepływu | Cząstki, osady, oczko, powierzchnia otwarta i czyszczenie. | Przepływ czysty/brudny, ciśnienie, nadawa, czyszczenie i zdjęcia. |
Porównaj materiały dla rzeczywistej pracy
Punkty oceny bez rankingu. Dane stopu nie kwalifikują gotowej siatki ani zespołu.
| Materiał | Kiedy rozważyć | Potwierdzić |
|---|---|---|
| Tytan: określ gatunek | Udokumentowana korozja i chemia uzasadniająca ocenę tytanu. | Gatunek, stężenie, temperatura, czyszczenie i osłonięte styki; szczeliny w gorących chlorkach. Brak uniwersalnej odporności na kwasy. |
| Stal nierdzewna 316 | Punkt odniesienia dla obecnej siatki. | Dokładny gatunek, chlorki, temperatura i styki; nazwa 316 nie wyklucza korozji miejscowej. |
| Monel 400 / UNS N04400 | Ocena niklu-miedzi w środowisku morskim lub chemicznym. | Stan drutu i postoje; stojąca woda morska może powodować wżery i korozję szczelinową. |
| Inconel 600 / 625 | Ocena stopów niklu dla ciepła i chemii. | Rozróżnij UNS N06600 i N06625. Właściwości litego stopu i topnienie nie są limitami sita. |
Dane procesu do doboru
Porównaj cały cykl z danymi gatunku i ochronnej warstwy tlenkowej.
- Chemia
- Media, stężenia, zanieczyszczenia i środki z fluorkami; oceń środowiska silnie redukujące lub kompleksujące.
- Temperatura
- Normalna, szczytowa, czas i postoje; topnienie nie określa temperatury roboczej.
- Przepływ i podparcie
- Oczko, kierunek, różnica ciśnień, drut, powierzchnia otwarta i podpory.
- Czyszczenie i styki
- Środki, temperatura, częstotliwość, płukanie, zaciski i osady na rysunku.
- Koszt wymiany
- Ten sam okres i zadanie: zakup, praca, czyszczenie, utrzymanie, przestój i przypisane straty jakości bez podwójnego liczenia.
Sprawdź próbkę przed partią
Uzgodnij z dostawcą i odpowiedzialnym za proces metodę zatwierdzoną przez klienta i kryteria; brak uniwersalnego czasu i progu.
Ustal odbiór
Separacja, ekspozycja, czyszczenie, przepływ, ciśnienie, podpory, wymiary i osoba zatwierdzająca.
Sprawdź próbkę
Identyfikacja, dokumenty, mesh, drut, oczko, krawędzie i tolerancje.
Przetestuj zespół
Zatwierdzona procedura i reprezentatywny montaż; zapis warunków i przegląd zmian.
Zamknij specyfikację
Porównaj uszkodzenia, osady i pomiary z kryteriami. Krótka próba nie dowodzi uniwersalnej trwałości.
Siatka tytanowa do procesów przemysłowych
Podaj zadanie, medium i podpory dla urządzeń chemicznych oraz wymiany sit. Potwierdź zgodność i działanie zespołu.
- Sita urządzeń chemicznych
- Separacja mediów procesowych
- Wymiana sit przemysłowych
Gatunek i stan drutu
Tytan technicznie czysty
Grade 1 (UNS R50250) i Grade 2 (UNS R50400) są niestopowe. Dostawę i stan potwierdź w ofercie. Wartości pierwiastków to dane rodziny, nie analiza wytopu ani pełna specyfikacja.
Określ gatunek, stan, analizę wytopu i identyfikowalność.
Materiał i geometria
- Gatunek：Grade 1 lub Grade 2 według rysunku; nazwa nie potwierdza zapasu.
- Korozja：Porównaj medium, stężenie, temperaturę i czyszczenie z danymi gatunku.
- Powierzchnia otwarta：Geometryczny udział otworów, nie zbadany przepływ lub klasa filtracji.
- Wykonanie：Szerokość, długość, krawędzie, ilość, podpory, formowanie, łączenie i powierzchnia.
Zakup i kontrola odbiorcza
ASTM B863 dotyczy drutu tytanowego. ASTM E2016 obejmuje ogólny splot przemysłowy, z wyłączeniem m.in. splotu holenderskiego i tkanin sit kontrolnych. Uzgodnij wydanie, zakres i tolerancje; norma nie jest certyfikatem produktu.
| Pozycja | Podstawa | Zapytanie | Odbiór |
|---|---|---|---|
| Gatunek i stan | Materiał i norma drutu | Gatunek, wydanie, dokumenty | Identyfikacja i wymagane zapisy |
| Splot i oczko | Geometria obu kierunków | Mesh, oczko, jednostki, tolerancje | Metoda i odchylenia |
| Drut | Osnowa i wątek | Średnice i tolerancje | Zatwierdzone wymiary |
| Wymiary i krawędzie | Forma i montaż | Rysunek, ilość, podpory | Wymiary i stan krawędzi |
| Warunki | Kryteria zamówienia | Chemia, ciepło, obciążenie, czyszczenie | Przegląd warunków i dokumentów |
Źródła techniczne
- “Odporność korozyjna wynika z ochronnej, przyczepnej warstwy tlenkowej.”TIMET: odporność korozyjna tytanuKontekst materiału, bez certyfikacji siatki lub parametrów zespołu.
- “Specyfikacja przemysłowej tkaniny drucianej”ASTM E2016-22Sprawdź zakres, wyłączenia i metody odbioru.
- “Specyfikacja drutu tytanowego i stopów”ASTM B863Uzgodnij wydanie, gatunek i wymiary; gotową siatkę określ osobno.
Indywidualna obróbka siatki stopowej · Zapewnienie jakości siatki stopowej · Pakowanie i logistyka
Indywidualna obróbka siatki stopowej
Czysta obsługa i precyzyjna produkcja dla siatek ze stopów specjalnych.
Cięcie siatki drobnej
Rolki z mosiądzu, niklu i tytanu cięte na wąskie szerokości na dedykowanych liniach, izolowanych od kontaktu ze stalą węglową.
Cięcie krążków i uszczelek
Krążki, uszczelki i kształty osłon EMI z siatki stopowej tłoczone według rysunku z krawędziami bez zadziorów.
Wykończenie krawędzi i oprawianie
Krawędzie cięte wygładzone i ramy zgrzewane punktowo drutem tego samego stopu dla zachowania odporności na korozję.
Zapewnienie jakości siatki stopowej
Każda partia siatki stopowej jest wysyłana z zweryfikowaną chemią i czystością.
Potwierdzenie gatunku PMI
Pozytywna identyfikacja materiału spektrometrem na każdej partii drutu stopowego, potwierdzenie gatunku przed tkaniem.
Certyfikat EN 10204 3.1
Świadectwa zakładowe śledzą skład stopu i numer wytopu dla każdej krążki użytej w zamówieniu.
Kontrola czystości i powierzchni
Siatka kontrolowana pod kątem pozostałości oleju, rys i zanieczyszczenia żelazem przed szczelnym pakowaniem.
Pakowanie i logistyka
Opakowanie ochronne zaprojektowane dla cennych siatek stopowych.
Szczelne pakowanie rolek
Małe rolki uszczelnione w folii plastikowej z pochłaniaczem wilgoci; siatki miedziane i mosiężne owinięte papierem VCI przeciwko przebarwieniom.
Podpora sztywnego rdzenia
Drobne siatki nawinięte na sztywne rdzenie i zapakowane w kartony, aby zapobiec teleskopowaniu lub zgnieceniu w transporcie.
Ładowanie kontenera
Skonsolidowane plany załadunku ze zdjęciami i raportami udostępnianymi przed wypłynięciem statku.
Warunki handlowe
FOB Tianjin lub CIF główne porty; DHL, FedEx i SF Express dostępne dla przesyłek próbek na całym świecie.
Pytania przed zakupem
Porównaj materiały i sploty
Zobacz produkty
Zapytaj o Siatka tytanowa
Prześlij specyfikację siatki tytanowej, rysunek, ilość i rzeczywiste warunki. Zdjęcia awarii i kryteria próbki pomogą ocenić proponowane wykonanie.
