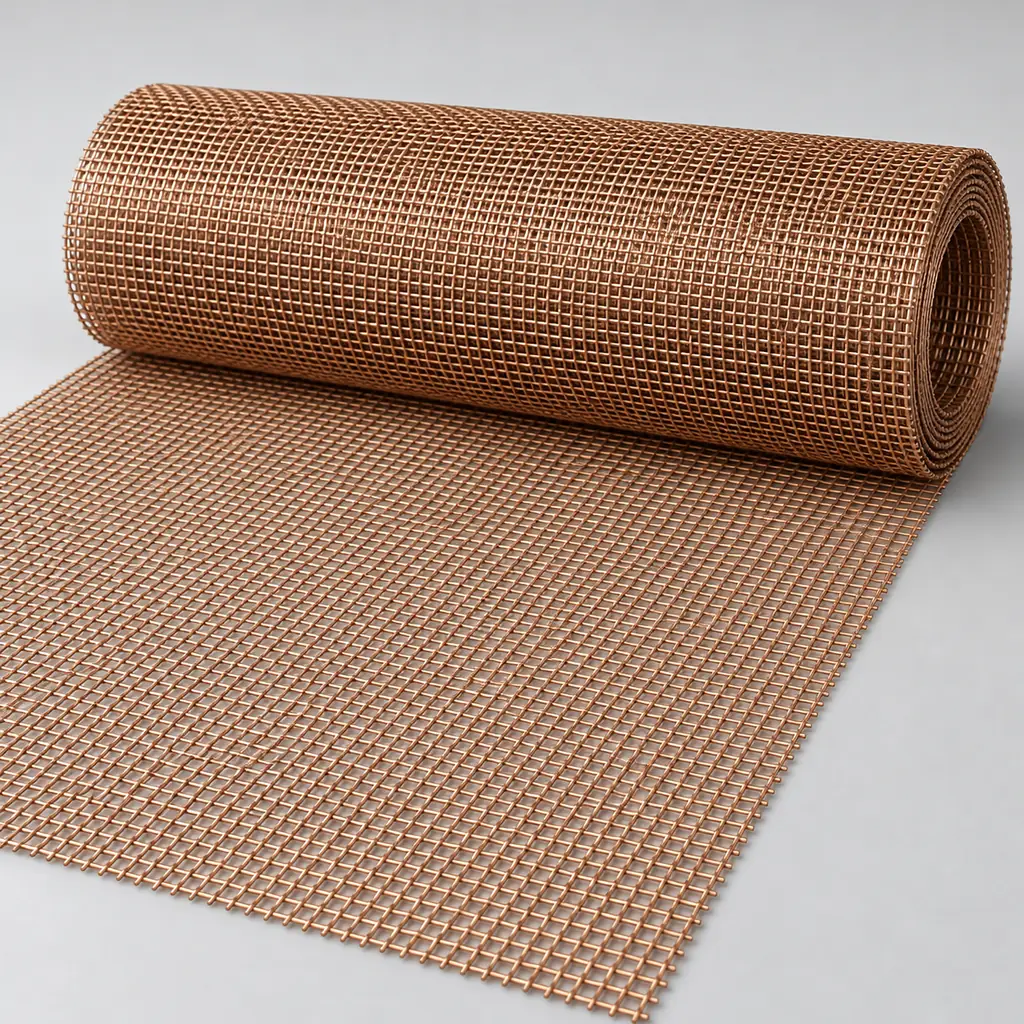

Siatka z fosforobrązu: oczko, drut i wycena
Dobór siatki tkanej z fosforobrązu zacznij od prześwitu oczka, średnicy drutu i gatunku stopu. Siatkę ze stopu miedzi, cyny i fosforu można rozpatrywać do precyzyjnego przesiewania, ekranowania EMI i styków sprężystych. Porównaj tabelę, a do zapytania dołącz wymiary, ilość oraz warunki pracy.
Orientacyjna cena FOB od 35,00 USD / m². Zależy od specyfikacji i ilości; cena końcowa na zapytanie.
Liczba mesh
40–80
Średnica drutu
0.12–0.25 mm
Prześwit oczka
0.198–0.385 mm
Powierzchnia otwarta
36.8–38.8%
Grupa materiałowa
Phosphor Bronze
Warianty katalogowe
2
Próbka
Dostępna
Oficjalna Standardowa Matryca Tolerancji SKU
Wybierz i zablokuj dokładne podspecyfikacje
Don't see the specification you need? Ask about other options.
Tell us the product, specification, or application. You can inquire even if the details are incomplete.
| Nominalna Liczba Siatki | Std. Średnica (mm)Std. Średnica (cal) | Rozmiar Otworu (mm)Rozmiar Otworu (cal) | Ref. Powierzchnia Otwarta | Szac. Waga (kg/m²)Szac. Waga (lb/ft²) | Mikro | |
|---|---|---|---|---|---|---|
| 40 Siatka | 0.250 mm0.00980" | 0.385 mm0.01520" | 36.8% | 1.25 kg/m²0.2600 lb/sq.ft | ||
| 80 Siatka | 0.120 mm0.00470" | 0.198 mm0.00780" | 38.8% | 0.58 kg/m²0.1200 lb/sq.ft |
Pobierz pełny katalog siatek drucianych
Otrzymaj pełny katalog ze specyfikacjami, zastosowaniami i zgodnością z ASTM — w formacie PDF.
100X Symulowany Widok Soczewki Mikroskopu
Dobór według zadania siatki
Przesiewanie wymaga opisu cząstek, celu rozdziału i podparcia. Przy ekranowaniu określ pasmo, tłumienie i połączenia elektryczne. Styki sprężyste wymagają stanu drutu, sposobu formowania i powtarzalnych ugięć; nazwa stopu nie określa samodzielnie właściwości sprężyny.
- Precyzyjne przesiewanie i separacja
- Ekrany EMI i połączenia obudów
- Dobór siatki na styki sprężyste
Stop i geometria w specyfikacji
Miedź, cyna i fosfor: wskaż konkretny gatunek
Fosforobrąz to grupa stopów miedź-cyna-fosfor, inna niż mosiądz miedź-cynk. ASTM B159/B159M-17(2024) dotyczy drutu z fosforobrązu w określonych gatunkach i stanach do zastosowań ogólnych i sprężyn. Poniższe zakresy składu pochodzą z istniejącego katalogu tej rodziny; nie potwierdzają C51000 ani C52100 i nie są analizą konkretnego wytopu. Określ gatunek, stan drutu i odbiór; analizę chemiczną i identyfikowalność uzgodnij przy wycenie.
Podaj gatunek stopu i stan drutu, a analizę chemiczną oraz identyfikowalność uzgodnij przed zamówieniem.
Warunki doboru i montażu
- Oczko i powierzchnia otwarta：Mesh odnosi się do cala długości. Średnica drutu zmienia prześwit i powierzchnię otwartą. Porównuj te parametry łącznie w aktualnej tabeli.
- Zespół ekranujący：Podaj pasmo, wymagane tłumienie, ramę oraz uziemienie lub połączenia wyrównawcze. Nie deklarujemy zbadanego tłumienia w dB dla tej rodziny; oceń docelowy zespół.
- Praca styku：Stan drutu, geometria, formowanie i ruch wpływają na działanie. Określ ugięcie robocze, układ kontaktu i oczekiwane cykle.
- Powierzchnia i otoczenie：Opisz wilgoć, chemikalia, temperaturę i czyszczenie. Uzgodnij wygląd i powłoki, uwzględniając ich wpływ na połączenie elektryczne.
Lista kontrolna zapytania i odbioru
Specyfikuj osobno materiał drutu i gotową siatkę. ASTM B159/B159M-17(2024) jest odniesieniem dla drutu; ASTM E2016-22 obejmuje przemysłowe siatki tkane w swoim zakresie, bez tkanin do sit kontrolnych i tkanin filtracyjnych o splocie holenderskim. Uzgodnij normę, wydanie, pomiar i tolerancje. Przywołanie norm nie stanowi certyfikacji produktu.
| Element | Co określić | Dane do zapytania | Uzgodnienie przed zakupem |
|---|---|---|---|
| Drut | Gatunek i stan | Oznaczenie stopu, stan, norma | Oferowany materiał i dokumenty |
| Geometria | Mesh, drut, oczko, splot | Wartości w obu kierunkach i jednostki | Wymiary nominalne, pomiar, tolerancje |
| Wymiary końcowe | Szerokość, długość, brzegi i postać | Wymiary, ilość i rysunek | Wymiary i wykonanie brzegów |
| Zastosowanie | Przesiewanie, ekran lub styk | Praca, podparcie i cele | Ocena zastosowania i badania |
| Dokumentacja | Odbiór danego zamówienia | Kontrole, rodzaj dokumentu, identyfikowalność | Pisemne kryteria i dostępny pakiet |
Odniesienia dla drutu i siatki tkanej
- “Specyfikacja drutu z fosforobrązu”ASTM B159/B159M-17(2024)Odniesienie dla gatunku i stanu drutu; nie identyfikuje ani nie certyfikuje stopu oferowanego w tej rodzinie katalogowej.
- “Specyfikacja przemysłowych siatek tkanych”ASTM E2016-22Terminologia i wymagania w zakresie normy. Wyłącza tkaniny do sit kontrolnych i filtry o splocie holenderskim; potwierdź zastosowanie do zamówienia.
Indywidualna obróbka siatki stopowej · Zapewnienie jakości siatki stopowej · Pakowanie i logistyka
Indywidualna obróbka siatki stopowej
Czysta obsługa i precyzyjna produkcja dla siatek ze stopów specjalnych.
Cięcie siatki drobnej
Rolki z mosiądzu, niklu i tytanu cięte na wąskie szerokości na dedykowanych liniach, izolowanych od kontaktu ze stalą węglową.
Cięcie krążków i uszczelek
Krążki, uszczelki i kształty osłon EMI z siatki stopowej tłoczone według rysunku z krawędziami bez zadziorów.
Wykończenie krawędzi i oprawianie
Krawędzie cięte wygładzone i ramy zgrzewane punktowo drutem tego samego stopu dla zachowania odporności na korozję.
Zapewnienie jakości siatki stopowej
Każda partia siatki stopowej jest wysyłana z zweryfikowaną chemią i czystością.
Potwierdzenie gatunku PMI
Pozytywna identyfikacja materiału spektrometrem na każdej partii drutu stopowego, potwierdzenie gatunku przed tkaniem.
Certyfikat EN 10204 3.1
Świadectwa zakładowe śledzą skład stopu i numer wytopu dla każdej krążki użytej w zamówieniu.
Kontrola czystości i powierzchni
Siatka kontrolowana pod kątem pozostałości oleju, rys i zanieczyszczenia żelazem przed szczelnym pakowaniem.
Pakowanie i logistyka
Opakowanie ochronne zaprojektowane dla cennych siatek stopowych.
Szczelne pakowanie rolek
Małe rolki uszczelnione w folii plastikowej z pochłaniaczem wilgoci; siatki miedziane i mosiężne owinięte papierem VCI przeciwko przebarwieniom.
Podpora sztywnego rdzenia
Drobne siatki nawinięte na sztywne rdzenie i zapakowane w kartony, aby zapobiec teleskopowaniu lub zgnieceniu w transporcie.
Ładowanie kontenera
Skonsolidowane plany załadunku ze zdjęciami i raportami udostępnianymi przed wypłynięciem statku.
Warunki handlowe
FOB Tianjin lub CIF główne porty; DHL, FedEx i SF Express dostępne dla przesyłek próbek na całym świecie.
Pytania zakupowe o siatkę z fosforobrązu
Porównaj materiały i parametry siatek
Zobacz katalog
Zapytanie ofertowe: Siatka tkana z fosforobrązu
Prześlij oczko, średnicę drutu, gatunek, wymiary i ilość. Dodaj warunki przesiewania, ekranowania lub kontaktu oraz wymagania kontrolne, aby określić zakres oferty.
