Lưới đan kiểu Hà Lan phẳng thép không gỉ
Để lọc siêu mịn đến cấp độ micron.
Giá FOB tham khảo từ 28,00 US$ / m². Thay đổi theo thông số và số lượng; giá cuối cùng theo yêu cầu báo giá.
Số mắt lưới
20–325
Đường kính dây
0.035–0.4 mm
Kích thước lỗ
0.043–0.87 mm
Diện tích mở
30.1–46.9%
Vật liệu
304 Stainless Steel
Thông số tiêu chuẩn
6
Mẫu
Có sẵn
Ma trận SKU Dung sai Tiêu chuẩn Chính thức
Chọn và khóa thông số phụ chính xác
Don't see the specification you need? Ask about other options.
Tell us the product, specification, or application. You can inquire even if the details are incomplete.
| Số Lưới Danh nghĩa | ĐK Tiêu chuẩn (mm)ĐK Tiêu chuẩn (inch) | Kích thước Lỗ (mm)Kích thước Lỗ (inch) | Diện tích Mở Tham khảo | Trọng lượng Ước (kg/m²)Trọng lượng Ước (lb/ft²) | Vi mô | |
|---|---|---|---|---|---|---|
| 20 Lưới | 0.400 mm0.01570" | 0.870 mm0.03430" | 46.9% | 1.60 kg/m²0.3300 lb/sq.ft | ||
| 40 Lưới | 0.250 mm0.00980" | 0.385 mm0.01520" | 36.8% | 1.25 kg/m²0.2600 lb/sq.ft | ||
| 80 Lưới | 0.120 mm0.00470" | 0.198 mm0.00780" | 38.8% | 0.58 kg/m²0.1200 lb/sq.ft | ||
| 120 Lưới | 0.080 mm0.00310" | 0.132 mm0.00520" | 38.8% | 0.38 kg/m²0.0800 lb/sq.ft | ||
| 200 Lưới | 0.050 mm0.00200" | 0.077 mm0.00300" | 36.8% | 0.25 kg/m²0.0500 lb/sq.ft | ||
| 325 Lưới | 0.035 mm0.00140" | 0.043 mm0.00170" | 30.1% | 0.20 kg/m²0.0400 lb/sq.ft |
Tải danh mục lưới thép đầy đủ
Nhận danh mục đầy đủ với thông số kỹ thuật, ứng dụng và chứng nhận ASTM — dưới dạng PDF.
Ống kính Kính hiển vi Mô phỏng 100X
Ứng dụng điển hình của lưới 304 dệt kiểu Hà Lan trơn
Kiểu dệt Hà Lan trơn ép các sợi ngang mảnh sát vào các sợi dọc dày hơn, tạo thành các lỗ xốp hình nêm giữ hạt trên bề mặt vải. Khách mua của chúng tôi chỉ định dòng sản phẩm này nhiều nhất cho lọc thủy lực, lọc nhiên liệu và lọc polymer, nơi cần giữ hạt ở cấp micron.

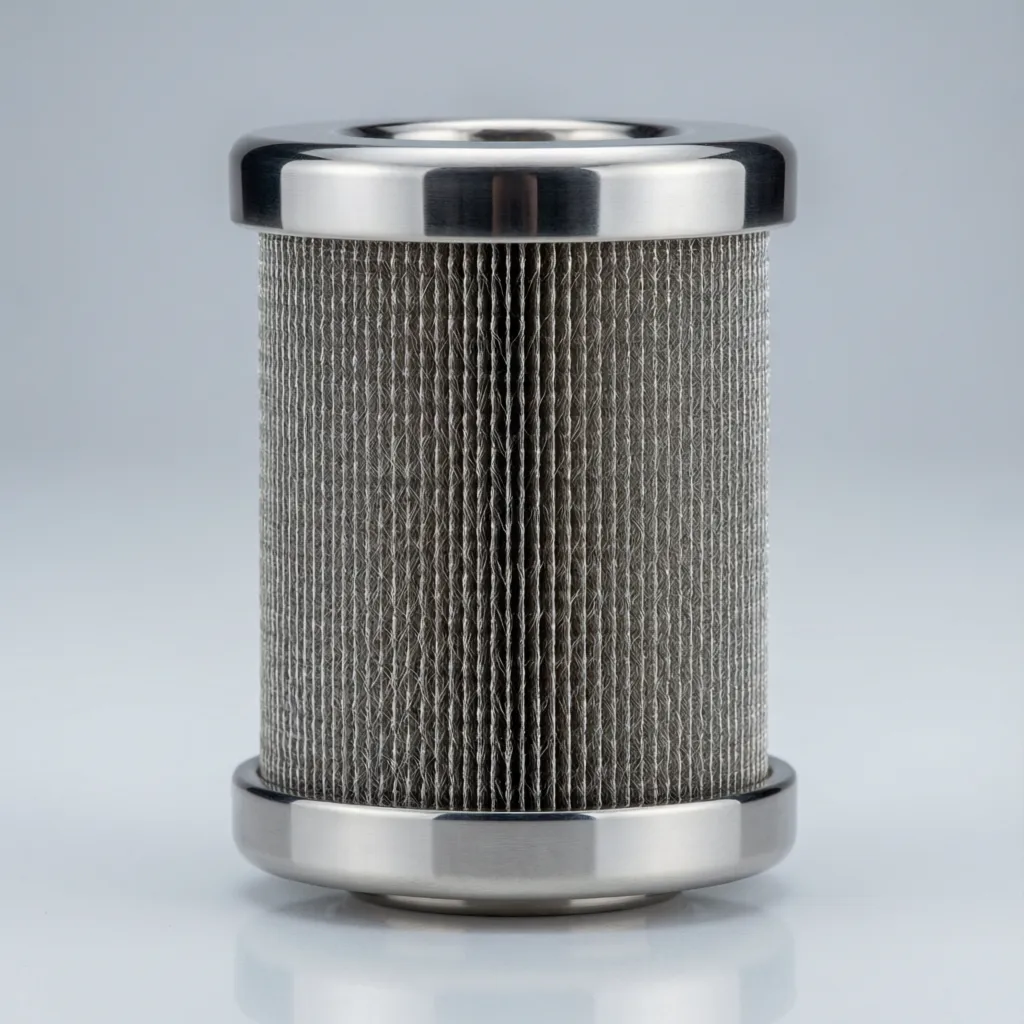

- Lọc thủy lực

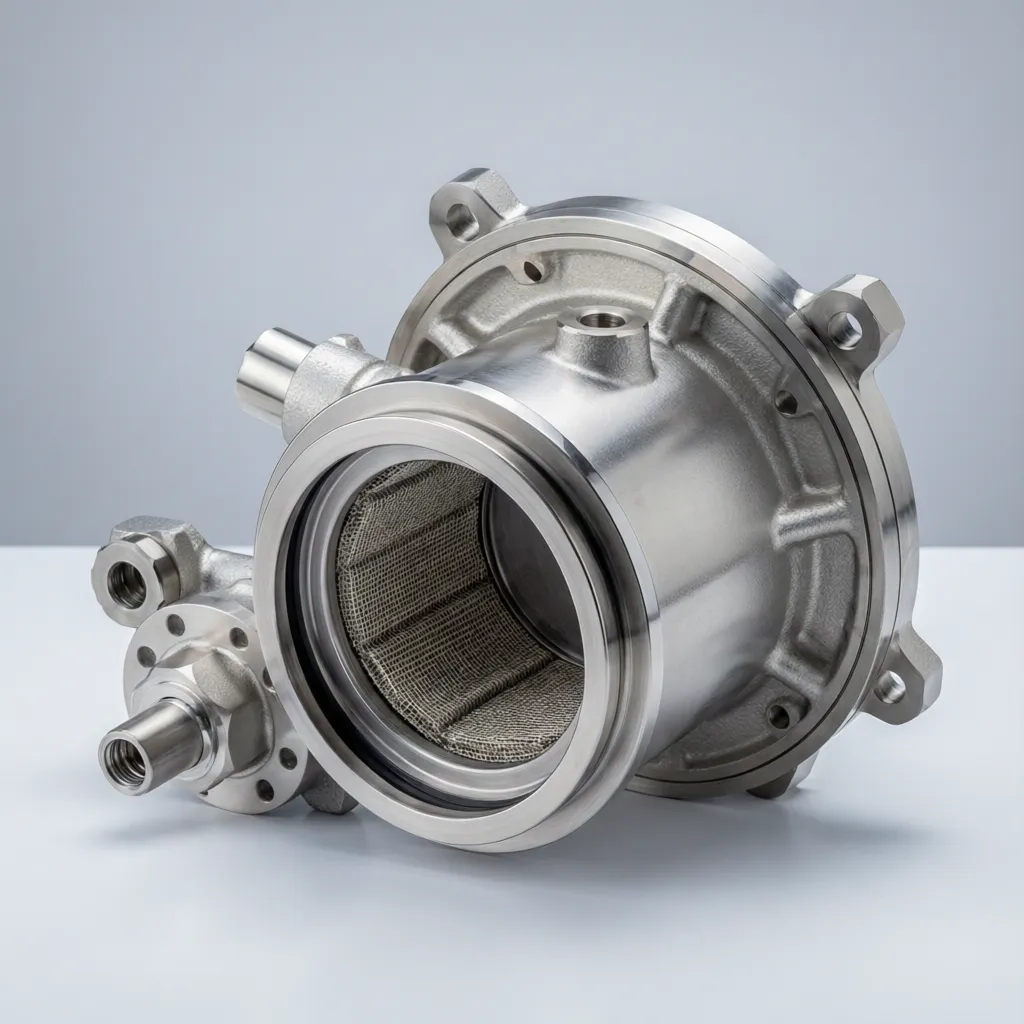

- lọc nhiên liệu

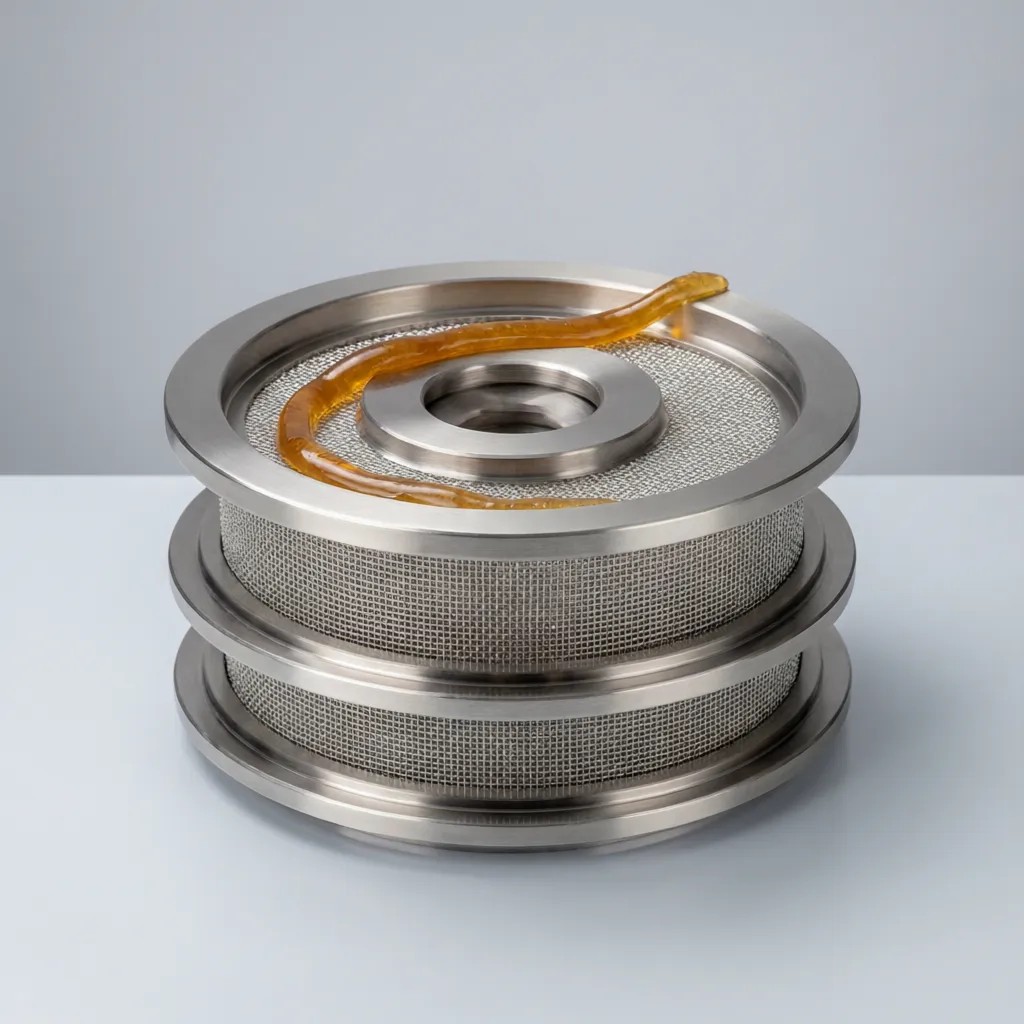

- lọc polymer
Thành phần Luyện kim & Phân tích Tỷ lệ Hợp kim
Độ tinh khiết và truy xuất mẻ nấu của dây 304 dệt kiểu Hà Lan trơn
Mọi lô dây 304 của dòng sản phẩm này đều được kiểm tra bằng máy quang phổ trước khi dệt. Cân bằng Cr 18-20% / Ni 8-10,5% dưới đây chính là yếu tố mang lại cho loại lưới này khả năng chống ăn mòn trong dầu thủy lực, nhiên liệu và hầu hết môi trường xử lý, và mỗi lô hàng đều kèm giấy chứng nhận nhà máy EN 10204 3.1 liên kết với số mẻ nấu của dây.
All batches are tested via handheld PM-I spectrometer before Tianjin Port export, guaranteeing material compliance.
Giới hạn vật lý và vận hành của lưới 304 dệt kiểu Hà Lan trơn
- Nhiệt độ oxy hóa tối đa：Chịu được hiện tượng bong vảy oxit trong môi trường khí liên tục lên đến 870°C; giới hạn vận hành gián đoạn là 925°C.
- Cảnh báo nhạy cảm hóa：Giữ 304 trong khoảng 425–860°C sẽ kết tủa cacbua crom tại ranh giới hạt. Với cụm lọc hàn, hãy hỏi chúng tôi về phiên bản cacbon thấp 304L của loại lưới này.
- Giới hạn chảy sau kéo nguội：Tối thiểu 205 MPa ở trạng thái ủ, tăng lên 310 MPa sau quá trình kéo nguội dùng cho dây dệt, giúp giữ các sợi ngang ép chặt cố định tại chỗ dưới chênh áp.
- Vận hành dưới áp suất：Việc ép chặt các sợi ngang giúp kiểu dệt Hà Lan trơn có độ bền và độ ổn định lỗ cao hơn kiểu dệt trơn thông thường cùng độ mịn, vì vậy nó được dùng trong các phần tử lọc định mức áp suất. Vui lòng xác nhận chênh áp tối đa trong yêu cầu báo giá để chúng tôi khớp đường kính dây.
Dung sai tham chiếu ASTM E2016-22 cho lưới 304 dệt kiểu Hà Lan trơn
Vải dệt kiểu Hà Lan được xác định thông số bằng đường kính dây dọc và dây ngang cũng như số mắt lưới, vì vậy hãy xác nhận dải dung sai nào trong ASTM E2016-22 áp dụng cho thông số của bạn trước khi đặt hàng. Dải 20–325 mesh của dòng này trải qua cả dải trung bình và dải mịn; hãy yêu cầu giá trị đo thực tế trong báo cáo trước khi giao hàng.
| Phạm vi Lưới Danh nghĩa | Dung sai ĐK Dây Tối đa | Dung sai Lỗ Tối đa | Độ lệch Nghiêng |
|---|---|---|---|
| 1 đến 50 Lưới | ± 0.013 mm | ± 3% | ≤ 2° |
| 51 đến 200 Lưới | ± 0.008 mm | ± 5% | ≤ 1.5° |
| 201 đến 400 Lưới | ± 0.004 mm | ± 8% | ≤ 1° |
Các thông số này đến từ đâu?
- “This specification covers industrial woven wire fabric, referred to as wire cloth, for general use including the separation of particles.”ASTM E2016-22, Scope 1.1ASTM International – cơ sở dung sai số mắt lưới, đường kính dây và kích thước lỗ cho dòng sản phẩm này
- “This International Standard defines terms regarding industrial woven wire cloth for screening purposes and specifies maximum permissible error, requirements, and test methods.”ISO 9044:2016, ScopeTổ chức Tiêu chuẩn hóa Quốc tế – thuật ngữ, sai lệch cho phép và cơ sở thử nghiệm cho vải dệt kim loại
- “Plain Dutch Weave - This type of weave uses a similar technique as that of plain weaves. However, the warp wires have a larger diameter than the shute wires. The lighter shute brought closer together, which forms a dense filter. This weave appears to be wedge-shaped or tapered at the opening.”Newark Wire Cloth, Guide to Different Types of Wire Mesh WeavesNewark Wire – định nghĩa cấu trúc đan xen của kiểu dệt Hà Lan trơn dùng trong phần so sánh kiểu dệt của trang này
Gia công tùy chỉnh lưới dệt · Đảm bảo chất lượng lưới dệt · Đóng gói và hậu cần
Gia công tùy chỉnh lưới dệt
Dịch vụ gia công sâu trên cuộn lưới dệt trước khi giao hàng.
Cắt dọc chính xác
Cuộn dệt được cắt trên dây chuyền chính xác cao đến chiều rộng 5,0 mm, với cạnh sạch không bavia, sẵn sàng cho sản xuất phần tử lọc.
Đập đĩa và hàn điểm
Đĩa lọc lưới dệt một hoặc nhiều lớp được dập và hàn điểm theo bản vẽ CAD, bao gồm phiên bản viền và gấp mép.
Cắt và tạo mép
Tấm cắt theo kích thước, gấp mép và đóng khung giúp lưới đi thẳng vào dây chuyền sản xuất mà không cần cắt tỉa phụ.
Đảm bảo chất lượng lưới dệt
Mỗi lô lưới dệt xuất khẩu được xác minh theo tiêu chuẩn kiểm tra có văn bản.
Chứng chỉ EN 10204 3.1
Chứng chỉ thử nghiệm nhà máy bao gồm số lô, thành phần dây và dữ liệu kéo được gửi kèm mỗi đơn hàng.
Xác minh bằng máy quang phổ
Lấy mẫu bằng máy quang phổ PMI cầm tay trên các lô dây xác nhận cấp hợp kim trước khi dệt, loại bỏ nguy cơ pha trộn cấp.
Kiểm tra trước giao hàng
Số mắt lưới, đường kính dây và kích thước lỗ được đo lại từng lô theo dung sai ASTM E2016-15 trước khi nạp container.
Đóng gói và hậu cần
Đóng gói tiêu chuẩn xuất khẩu thiết kế cho cuộn lưới dệt trên tuyến vận tải biển đường dài.
Cuộn tiêu chuẩn
Chiều dài cuộn 30 m hoặc 100 ft ở chiều rộng tiêu chuẩn từ 0,5 m đến 1,5 m; chiều rộng và chiều dài tùy chỉnh theo yêu cầu.
Đóng gói chống ẩm
Bọc trong bằng giấy kraft chống thấm cộng với bao dệt hoặc pallet bên ngoài ngăn gỉ và biến dạng cạnh trong vận chuyển.
Nạp container
Kế hoạch nạp 20GP / 40HQ tối ưu với ảnh và báo cáo nạp được chia sẻ trước khi tàu khởi hành.
Điều kiện thương mại
FOB Thiên Tân hoặc CIF các cảng chính; DHL, FedEx và SF Express có sẵn cho lô hàng mẫu toàn cầu.
Câu hỏi thường gặp về mua hàng kỹ thuật
Các dòng sản phẩm liên quan
Xem toàn bộ danh mục
Sẵn sàng tìm nguồn cung Lưới đan kiểu Hà Lan phẳng thép không gỉ?
Gửi số mắt lưới mục tiêu, đường kính dây và cấp micron của bạn ngay bây giờ. Chuyên gia của chúng tôi phản hồi trong vòng 2 giờ với giá trực tiếp từ nhà máy và có thể sắp xếp mẫu miễn phí dệt kiểu Hà Lan trơn.
