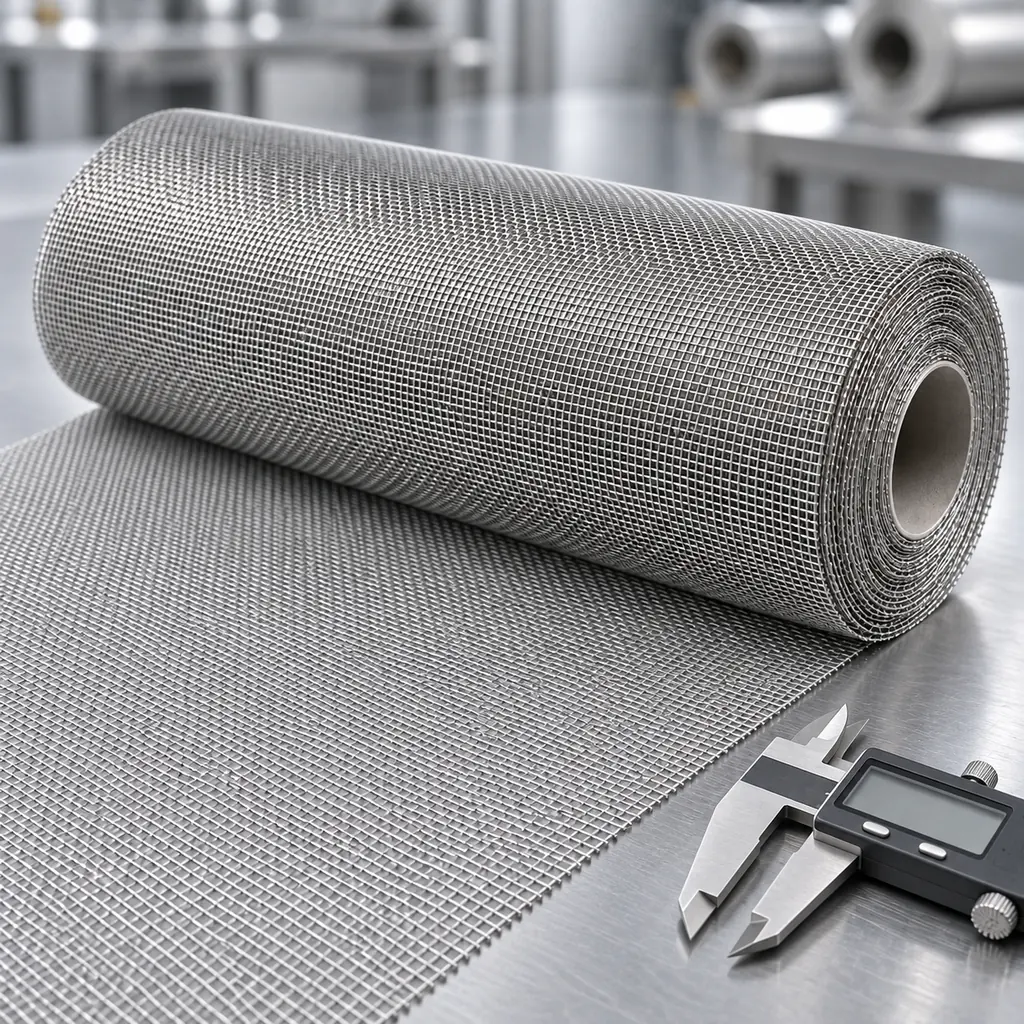

316 स्टेनलेस स्टील प्लेन वीव मेश
समुद्री और रासायनिक अनुप्रयोगों के लिए उत्कृष्ट जंग प्रतिरोध।
FOB संदर्भ मूल्य $18.00 / वर्ग मीटर से शुरू। स्पेसिफिकेशन और मात्रा के अनुसार बदलता है; अंतिम मूल्य पूछताछ पर।
मेश संख्या
100–400
तार व्यास
0.03–0.1 mm
छिद्र आकार
0.034–0.154 mm
खुला क्षेत्र
28.2–36.8%
सामग्री
316 Stainless Steel
मानक विनिर्देश
4
नमूना
उपलब्ध
आधिकारिक मानक सहिष्णुता SKU मैट्रिक्स
सटीक उप-विशिष्टताओं का चयन और लॉक करें
Don't see the specification you need? Ask about other options.
Tell us the product, specification, or application. You can inquire even if the details are incomplete.
| नाममात्र जाल संख्या | मानक व्यास (मिमी)मानक व्यास (इंच) | छिद्र का आकार (मिमी)छिद्र का आकार (इंच) | संदर्भ खुला क्षेत्र | अनुमानित वजन (किग्रा/मी²)अनुमानित वजन (पाउंड/फुट²) | माइक्रो | |
|---|---|---|---|---|---|---|
| 100 जाल | 0.100 mm0.00390" | 0.154 mm0.00610" | 36.8% | 0.50 kg/m²0.1000 lb/sq.ft | ||
| 200 जाल | 0.050 mm0.00200" | 0.077 mm0.00300" | 36.8% | 0.25 kg/m²0.0500 lb/sq.ft | ||
| 325 जाल | 0.035 mm0.00140" | 0.043 mm0.00170" | 30.1% | 0.20 kg/m²0.0400 lb/sq.ft | ||
| 400 जाल | 0.030 mm0.00120" | 0.034 mm0.00130" | 28.2% | 0.18 kg/m²0.0400 lb/sq.ft |
पूरा वायर मेश कैटलॉग डाउनलोड करें
विनिर्देशों, अनुप्रयोगों और ASTM अनुपालन सहित पूरा कैटलॉग PDF के रूप में प्राप्त करें।
100X सिमुलेटेड माइक्रोस्कोप लेंस दृश्य
विशिष्ट अनुप्रयोग
वे क्षेत्र जहां 316 प्लेन वीव मेश रासायनिक प्रसंस्करण, समुद्री, फार्मास्युटिकल और सूक्ष्म निस्पंदन कार्यों में हमारे खरीदारों द्वारा सबसे अधिक निर्दिष्ट किया जाता है।

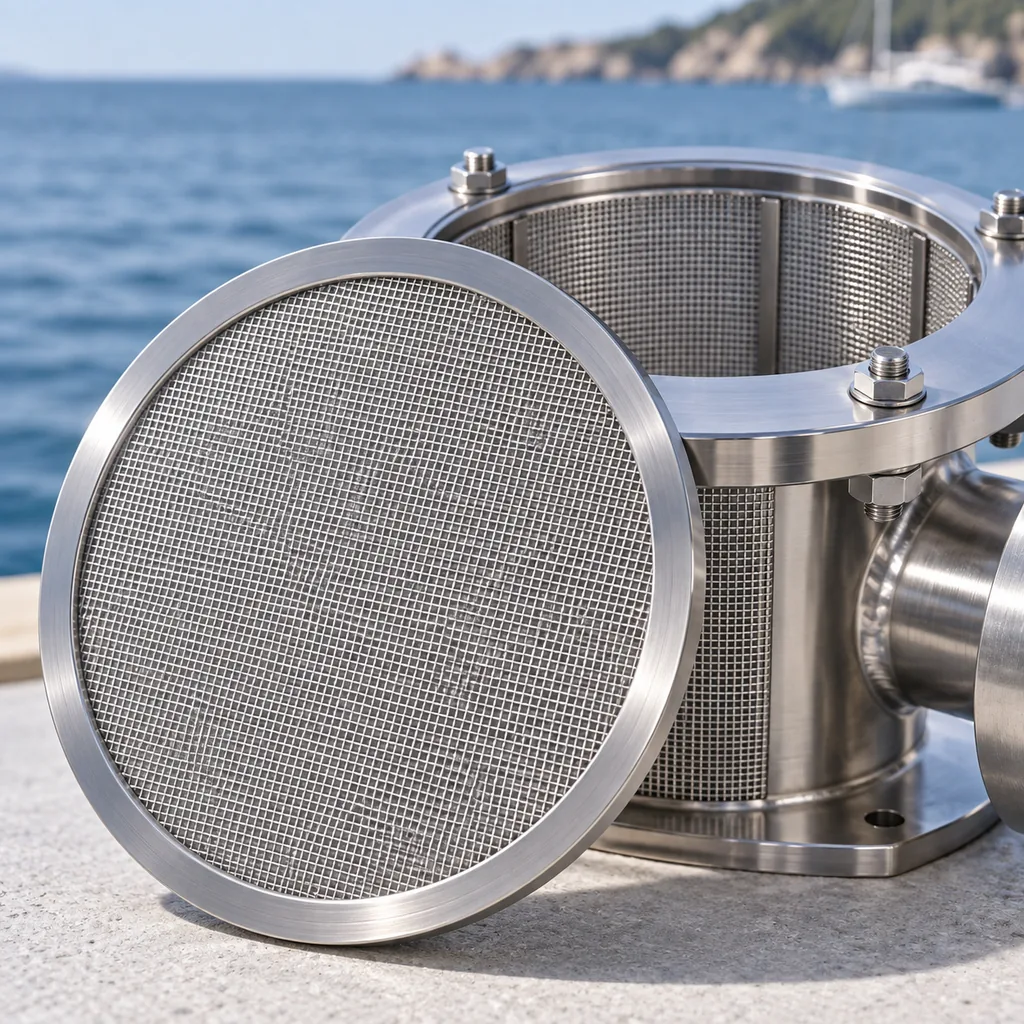

- समुद्री वातावरण
- फार्मास्युटिकल फिल्ट्रेशन
- रासायनिक प्रसंस्करण
धातु संरचना और मिश्र धातु अनुपात विश्लेषण
316 तार शुद्धता और हीट ट्रेसेबिलिटी
इस उत्पाद परिवार के लिए प्रत्येक 316 तार बैच बुनाई से पहले स्पेक्ट्रोमीटर से परीक्षित किया जाता है। नीचे दिया गया Cr 16-18% / Ni 10-14% / Mo 2-3% संतुलन इस मेश को क्लोराइड, अम्ल और समुद्री वातावरण के प्रति बेहतर प्रतिरोध प्रदान करता है, और प्रत्येक शिपमेंट में तार हीट नंबर से जुड़ा EN 10204 3.1 मिल प्रमाणपत्र शामिल होता है।
All batches are tested via handheld PM-I spectrometer before Tianjin Port export, guaranteeing material compliance.
316 भौतिक गुण और सेवा सीमाएं
- पिटिंग प्रतिरोध (PREN)：मोलिब्डेनम 2-3% पिटिंग प्रतिरोध समतुल्य संख्या को लगभग 24-26 तक बढ़ाता है, जिससे 316 प्लेन वीव मेश समुद्री जल, खारे पानी और क्लोराइड-युक्त प्रक्रिया प्रवाहों के लिए मानक विकल्प बनता है।
- अधिकतम ऑक्सीकरण तापमान：वायु में निरंतर सेवा में 870°C तक स्केलिंग का प्रतिरोध करता है; आंतरायिक सेवा सीमा 925°C है। मोलिब्डेनम उच्च तापमान पर क्रीप शक्ति भी सुधारता है।
- यील्ड स्ट्रेंथ：एनील्ड स्थिति में न्यूनतम 205 MPa, बुनाई तार के लिए उपयोग किए जाने वाले कोल्ड-ड्रॉइंग के बाद 310 MPa तक बढ़ता है, जो 325-400 मेश सूक्ष्म विनिर्देशों में तनाव के तहत छिद्रों को स्थिर रखता है।
- वेल्डिंग सलाह：316 को 425-860°C सीमा में रखने से ग्रेन बाउंड्री पर क्रोमियम कार्बाइड अवक्षेपित होते हैं। संक्षारक सेवा में वेल्डेड फिल्टर असेंबली के लिए, इस मेश के लो-कार्बन 316L संस्करण के बारे में हमसे पूछें।
316 प्लेन वीव के लिए ASTM E2016-22 संदर्भ सहनशीलता
इस परिवार की 100-400 मेश रेंज ASTM E2016-22 द्वारा संदर्भित मध्यम और सूक्ष्म सहनशीलता बैंड के भीतर आती है। अपने खरीद आदेश या आगामी निरीक्षण योजना में लागू बैंड की पुष्टि करें और प्री-शिपमेंट रिपोर्ट में वास्तविक मापे गए मानों का अनुरोध करें।
| नाममात्र जाल सीमा | अधिकतम तार व्यास सहिष्णुता | अधिकतम छिद्र सहिष्णुता | झुकाव विचलन |
|---|---|---|---|
| 1 से 50 जाल | ± 0.013 मिमी | ± 3% | ≤ 2° |
| 51 से 200 जाल | ± 0.008 मिमी | ± 5% | ≤ 1.5° |
| 201 से 400 जाल | ± 0.004 मिमी | ± 8% | ≤ 1° |
बुने हुए जाल के लिए कस्टम प्रसंस्करण · बुने हुए जाल के लिए गुणवत्ता आश्वासन · पैकेजिंग और रसद
बुने हुए जाल के लिए कस्टम प्रसंस्करण
शिपमेंट से पहले बुने हुए जाल के रोल पर उपलब्ध गहन प्रसंस्करण सेवाएं।
सटीक स्लिटिंग
बुने हुए रोल उच्च-सटीक स्लिटिंग लाइनों पर 5.0 मिमी चौड़ाई तक काटे जाते हैं, फिल्टर तत्व उत्पादन के लिए स्वच्छ, बुर्र-मुक्त किनारों के साथ।
डिस्क स्टैम्पिंग और स्पॉट वेल्डिंग
एकल या बहु-परत बुने हुए जाल फिल्टर डिस्क आपके CAD चित्र के अनुसार स्टैम्प और स्पॉट-वेल्ड की जाती हैं, रिम्ड और बाउंड-एज संस्करण शामिल।
कटिंग और एजिंग
कस्टम शीट कटिंग, एज फोल्डिंग और फ्रेमिंग ताकि जाल बिना द्वितीयक ट्रिमिंग के सीधे उत्पादन लाइन में जाए।
बुने हुए जाल के लिए गुणवत्ता आश्वासन
प्रत्येक निर्यातित बुने हुए जाल का बैच दस्तावेजीकृत निरीक्षण मानकों के सत्यापित किया जाता है।
EN 10204 3.1 MTC
हीट नंबर, तार संरचना और तन्यता डेटा शामिल मिल टेस्ट प्रमाणपत्र प्रत्येक ऑर्डर के साथ भेजे जाते हैं।
स्पेक्ट्रोमीटर सत्यापन
तार बैचों पर हैंडहेल्ड PMI स्पेक्ट्रोमीटर सैंपलिंग बुनाई से पहले मिश्र धातु ग्रेड की पुष्टि करता है, मिश्रित-ग्रेड जोखिम समाप्त।
पूर्व-शिपमेंट निरीक्षण
कंटेनर लोडिंग से पहले मेश काउंट, तार व्यास और छिद्र ASTM E2016-15 सहनशीलता के अनुसार बैच-दर-बैच पुनः मापे जाते हैं।
पैकेजिंग और रसद
लंबी दूरी के समुद्री माल ढुलाई पर बुने हुए जाल के रोल के लिए निर्यात-मानक पैकेजिंग।
मानक रोल
0.5 मी से 1.5 मी मानक चौड़ाई में 30 मी या 100 फीट रोल लंबाई; अनुरोध पर कस्टम चौड़ाई और रोल लंबाई उपलब्ध।
नमी-रोधी पैकेजिंग
जलरोधी क्राफ्ट पेपर इनर रैप प्लस बुने हुए बैग या पैलेटाइज्ड आउटर पैकेजिंग ट्रांजिट में जंग और किनारे विरूपण रोकने के लिए।
कंटेनर लोडिंग
जहाज प्रस्थान से पहले साझा किए गए फोटो और लोडिंग रिपोर्ट के साथ अनुकूलित 20GP / 40HQ लोडिंग योजनाएं।
व्यापार शर्तें
FOB तियानजिन या CIF प्रमुख बंदरगाह; वैश्विक नमूना शिपमेंट के लिए DHL, FedEx और SF Express उपलब्ध।
