304 paslanmaz örgü elek teli
Elek değişimi veya yeni bir proses için teklif isterken önce net göz açıklığını ve tel çapını belirtin. Bu ürün, örülmeden önce kıvrım verilen 304 paslanmaz tellerden oluşur. Gıda eleme, kimyasal filtrasyon veya ilaç prosesine yönelik taleplerde ölçü ve adedin yanında akışkan, sıcaklık ve temizleme koşullarını da paylaşın.
FOB referans başlangıç fiyatı $14,00 / m². Spesifikasyon ve miktara göre değişir; nihai fiyat talep üzerine belirlenir.
Mesh sayısı
20–80
Tel çapı
0.12–0.4 mm
Net göz açıklığı
0.198–0.87 mm
Açık alan
36.8–46.9%
Malzeme grubu
304 Stainless Steel
Katalog özellikleri
3
Numune
Mevcut
Resmi Standart Tolerans SKU Matrisi
Doğru alt spesifikasyonları seçin ve kilitleyin
Don't see the specification you need? Ask about other options.
Tell us the product, specification, or application. You can inquire even if the details are incomplete.
| Nominal Örgü Sayısı | Standart Çap (mm)Standart Çap (inç) | Açıklık Boyutu (mm)Açıklık Boyutu (inç) | Referans Açık Alan | Tahmini Ağırlık (kg/m²)Tahmini Ağırlık (lb/ft²) | Mikro | |
|---|---|---|---|---|---|---|
| 20 Örgü | 0.400 mm0.01570" | 0.870 mm0.03430" | 46.9% | 1.60 kg/m²0.3300 lb/sq.ft | ||
| 40 Örgü | 0.250 mm0.00980" | 0.385 mm0.01520" | 36.8% | 1.25 kg/m²0.2600 lb/sq.ft | ||
| 80 Örgü | 0.120 mm0.00470" | 0.198 mm0.00780" | 38.8% | 0.58 kg/m²0.1200 lb/sq.ft |
Tam Tel Örgü Kataloğunu İndirin
Spesifikasyonlar, uygulamalar ve ASTM uyumluluğu dahil tam kataloğu PDF olarak edinin.
100X Simülasyon Mikroskop Mercek Görünümü
Gıda eleme, kimyasal filtrasyon ve ilaç prosesi talepleri
Gıda için ürünü ve yıkamayı, kimyasal filtrasyon için akışkanı, konsantrasyonu, sıcaklığı ve destek düzenini açıklayın. İlaç prosesinde temizlik ve belge şartları da gerekir. Uygunluk, uygulama adına değil kararlaştırılan şartname ve çalışma koşullarına göre değerlendirilir.
- Gıda işlemede eleme
- Kimyasal ortam filtrasyonu
- İlaç prosesleri

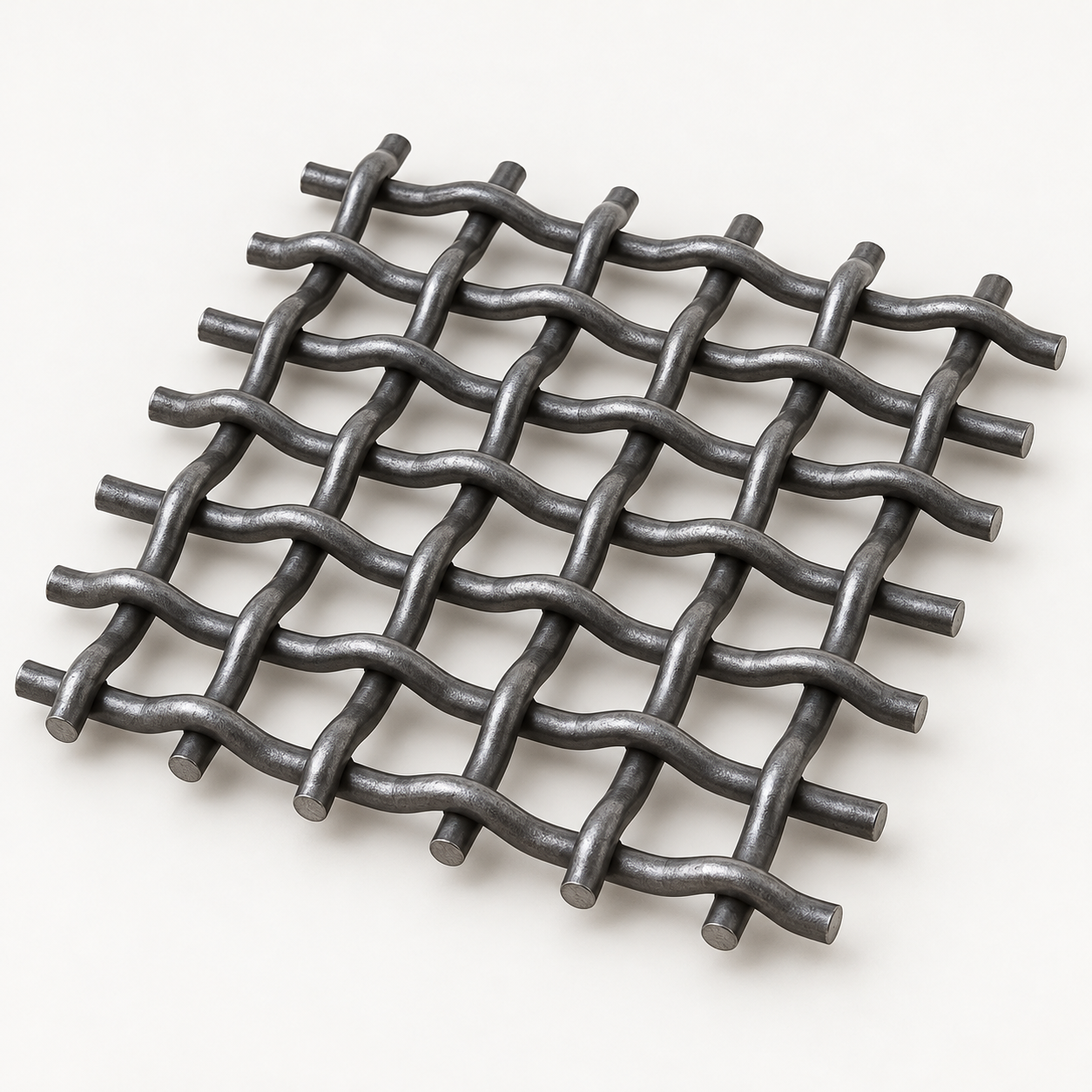

304 malzeme ve ön kıvrımlı örgü
Kalite, örgü ve yüzeyi ayrı tanımlayın
Çözgü ve atkı örülmeden önce tellere kıvrım verilir. Sayfada belirtilen 304 kalitesi kıvrım desenini, yüzey durumunu veya göz toleransını belirlemez. Klorürler, yüksek sıcaklık ve temizlik maddeleri paslanmazın uygunluğunu değiştirebilir; maruz kalma koşullarını talebe ekleyin.
Partiye ait kimyasal analiz yayımlanmamıştır. İzlenebilirlik gerekiyorsa kalite tanımını ve muayene kayıtlarını teklif aşamasında belirtin.
Karşılaştırılabilir teklif için dört bilgi
- Göz açıklığı ve çap：İki ölçüyü de milimetreyle verin; mesh kullanılıyorsa ekleyin. Açık alan oranı tek başına debi veya filtrasyon verimi garantisi değildir.
- Kıvrım ve montaj：Kıvrım düzeni, göz şekli ve kenarları belirtin ya da çizim gönderin. Değişimde bağlantı, destek ve bitmiş ölçüleri karşılaştırın.
- Ortam ve temizlik：Madde veya akışkan, konsantrasyon, sıcaklık ve temizleme yöntemini açıklayın. Gıda teması ve ilaç prosesi temizlik belgelerini ayrıca tanımlayın.
- Teslim biçimi：En, boy, miktar ve rulo, panel veya kesilmiş parça tercihini bildirin. Uygulanabilirlik, kenarlar ve ambalaj örgüye göre teyit edilir.
Teklif ve mal kabul kontrol listesi
Malzeme, geometri ve muayeneyi yazılı kararlaştırın. ISO 14315 endüstriyel tel elek şartları ve testleri için referanstır. ISO 9044 ön kıvrımlı tel elekleri kapsam dışı bırakır; sıradan dokuma toleransları otomatik uygulanmamalıdır. Standart, baskı ve kabul kriterlerini sipariş için teyit edin. Referans verilmesi ürün belgelendirmesi değildir.
| Kontrol kalemi | Satın alma esası | RFQ'da belirtin | Kabul için anlaşın |
|---|---|---|---|
| Malzeme ve izlenebilirlik | Yayımlanan 304 paslanmaz ailesi | Kalite ve istenen belgeler | Kararlaştırılan tanım ve kayıtlar |
| Göz ve tel çapı | Birimleri açık ölçüler | Nominal değer, tolerans, yöntem | Onaylanan esasa göre ölçüm |
| Örgü ve kenarlar | Ön kıvrımlı tellerin örülmesi | Desen, göz, kenar ve çizim | Şartnameye göre yapı kontrolü |
| Proses uyumu | Ortam ve temizlik teması | Konsantrasyon, sıcaklık, destek | Belgelenmiş kullanım şartları |
| Yüzey ve temizlik | Prosese özgü durum | Yüzey ve muayene kriterleri | Anlaşılan inceleme ve belgeler |
| Ölçü ve teslim | Teyit edilmiş ürün biçimi | En, boy, miktar ve ambalaj | Bitmiş ölçü, tanımlama, çeki listesi |
Elek standartları ve paslanmaz seçimi
- “Industrial wire screens — Technical requirements and testing”ISO 14315:1997Endüstriyel elek şartları ve testleri için referans; sözleşmeye uygulanması ve muayene kanıtları teyit edilmelidir.
- “nor does it apply to pre-crimped and welded wire screens”ISO 9044:2016: ScopeKapsam ön kıvrımlı elekleri dışlar. Sıradan dokuma toleransları yerine uygun muayene esası seçilmelidir.
- “Common causes of pitting and crevice corrosion”Outokumpu: Corrosion ResistanceKlorürlerin ve çalışma şartlarının korozyona etkisini açıklar; belirli bir kimyasal proses için uyumluluk kanıtı değildir.
Kıvrımlı Elek İçin Özel İşleme · Kıvrımlı Elek İçin Kalite Güvencesi · Ambalaj ve Lojistik
Kıvrımlı Elek İçin Özel İşleme
Kıvrımlı titreşimli elek ve ocakörgüsü için ağır işleme.
Kancalı Kenar Oluşturma
Elek kenarları germe kancalarına bükülür; açık veya takviyeli, titreşimli elek deck sıkıştırma çubuklarınıza uygun.
Deck Boyuna Kesim
Kıvrımlı elekler tam deck boyutlarına makasla kesilir, hızlı değiştirme için tolerans kontrollü diklik ile.
Delik Delme ve Bükme
Trommel ve kırıcı elek montajları için çizime göre cıvata delikleri delinir ve yan plakalar bükülür.
Kıvrımlı Elek İçin Kalite Güvencesi
Kıvrımlı maden elekleri aşınma direnci ve boyutsal kararlılık açısından muayene edilir.
Tel Çekme Doğrulaması
Yüksek karbonlu ve manganlı tel partileri kıvrımlamadan önce çekme dayanımı ve sertlik açısından test edilir, MTC ile birlikte.
Gerilim Altında Açıklık
Deck üzerine kurulduktan sonra eleme doğruluğunun korunması için simüle edilmiş gerilim altında açıklık ölçülür.
Sevkiyat Öncesi Muayene
Kanca açıları, panel boyutları ve kıvrım tutarlılığı yüklenmeden önce parti parti yeniden kontrol edilir.
Ambalaj ve Lojistik
Uzun mesafeli taşımada ağır kıvrımlı elekler için takviyeli ambalaj.
Çelik Palet Paketleri
Ağır paneller bükülmeye karşı kenar koruyucularıyla çelik veya fumigasyonlu ahşap paletlere kayışlanır.
Pas Önleme
VCI kağıdı ve plastik film sargısı karbon ve mangan çelik eleklerini deniz taşımacılığı korozyonundan korur.
Konteyner Yükleme
Gemi kalkışından önce paylaşılan fotoğraf ve yükleme raporları ile ağırlık dengeli 20GP yükleme planları.
Ticaret Şartları
FOB Tianjin veya CIF ana limanlar; kancalı kenar numune parçaları için kurye mevcuttur.
Paslanmaz elek teli sipariş soruları
Malzeme ve örgü seçeneklerini karşılaştırın
Mevcut ürünleri inceleyin
304 paslanmaz örgü elek teli için teklif isteyin
Göz açıklığı, çap, kıvrım, bitmiş ölçü ve miktarı; proses, temizlik, kenar ve malzeme belgesi şartlarıyla birlikte gönderin.
