ลวดตาข่ายถักทวิล สแตนเลส 316
สำหรับการใช้งานกรองที่ต้องการ
ราคาอ้างอิง FOB เริ่มต้น US$20.00 / ตร.ม. ราคาแตกต่างตามสเปกและจำนวน ราคาสุดท้ายโปรดสอบถาม
จำนวนเมช
100–400
เส้นผ่านศูนย์กลางลวด
0.03–0.1 mm
ช่องเปิด
0.034–0.154 mm
พื้นที่เปิด
28.2–36.8%
วัสดุ
316 Stainless Steel
ข้อกำหนดมาตรฐาน
4
ตัวอย่าง
มีพร้อม
เมทริกซ์ SKU ความคลาดเคลื่อนมาตรฐานอย่างเป็นทางการ
เลือกและล็อกสเปคย่อยที่แม่นยำ
Don't see the specification you need? Ask about other options.
Tell us the product, specification, or application. You can inquire even if the details are incomplete.
| จำนวนเมชตามชื่อ | เส้นผ่านศูนย์กลางมาตรฐาน (มม.)เส้นผ่านศูนย์กลางมาตรฐาน (นิ้ว) | ขนาดช่องเปิด (มม.)ขนาดช่องเปิด (นิ้ว) | พื้นที่เปิดอ้างอิง | น้ำหนักประมาณ (กก./ม²)น้ำหนักประมาณ (ปอนด์/ตร.ฟุต) | ไมโคร | |
|---|---|---|---|---|---|---|
| 100 เมช | 0.100 mm0.00390" | 0.154 mm0.00610" | 36.8% | 0.50 kg/m²0.1000 lb/sq.ft | ||
| 200 เมช | 0.050 mm0.00200" | 0.077 mm0.00300" | 36.8% | 0.25 kg/m²0.0500 lb/sq.ft | ||
| 325 เมช | 0.035 mm0.00140" | 0.043 mm0.00170" | 30.1% | 0.20 kg/m²0.0400 lb/sq.ft | ||
| 400 เมช | 0.030 mm0.00120" | 0.034 mm0.00130" | 28.2% | 0.18 kg/m²0.0400 lb/sq.ft |
ดาวน์โหลดแคตตาล็อกตะแกรงลวดฉบับเต็ม
รับแคตตาล็อกฉบับเต็มพร้อมข้อมูลจำเพาะ การใช้งาน และการเป็นไปตามมาตรฐาน ASTM — ในรูปแบบ PDF
มุมมองเลนส์กล้องจุลทรรศน์จำลอง 100X
การใช้งานทั่วไปของตาข่ายทอแบบทวิล 316

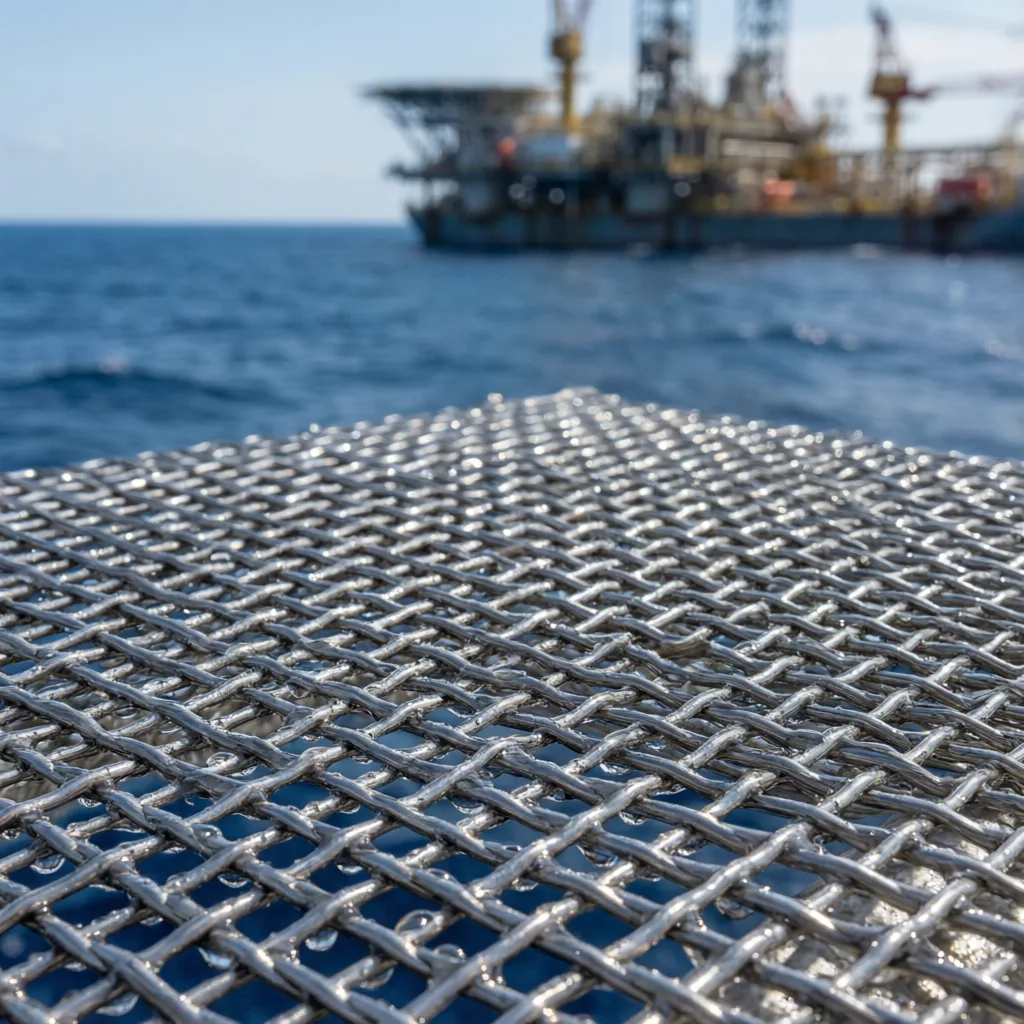

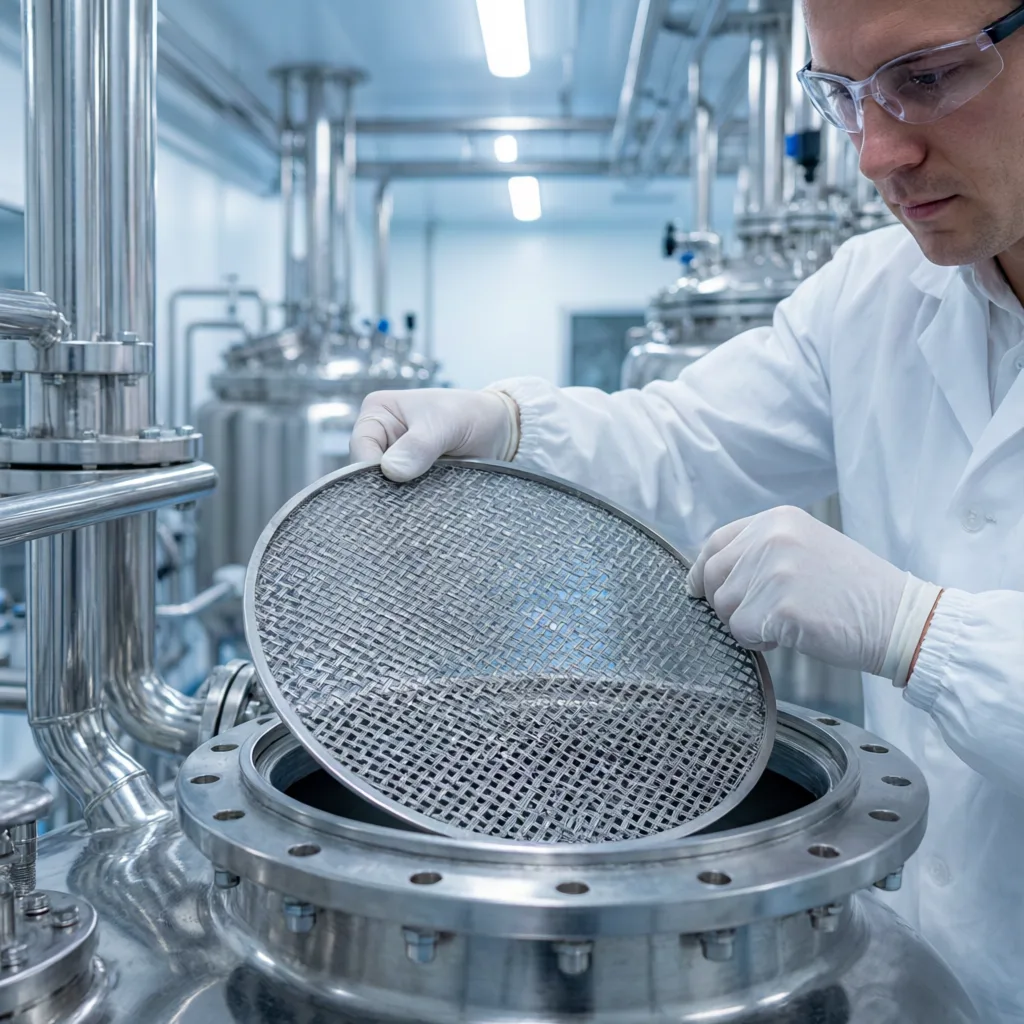

การสอดประสานแบบทวิลช่วยให้เราทอลวดที่หนักกว่าที่จำนวนเมชที่กำหนด และโมลิบดีนัม 2-3% ใน 316 ต้านทานการกัดกร่อนแบบหลุมจากคลอไรด์ ผู้ซื้อจึงรวมข้อดีทั้งสองเมื่อตะแกรงต้องทนต่อสื่อกระบวนการกัดกร่อนและคงช่องเปิดที่มั่นคง: การกรองยาและการแปรรูปอาหาร การกรองปิโตรเคมีและโพลิเมอร์หลอมเหลว การร่อนน้ำทะเลและน้ำเค็ม และการแยกผงละเอียดในสภาพแวดล้อมที่รุนแรง

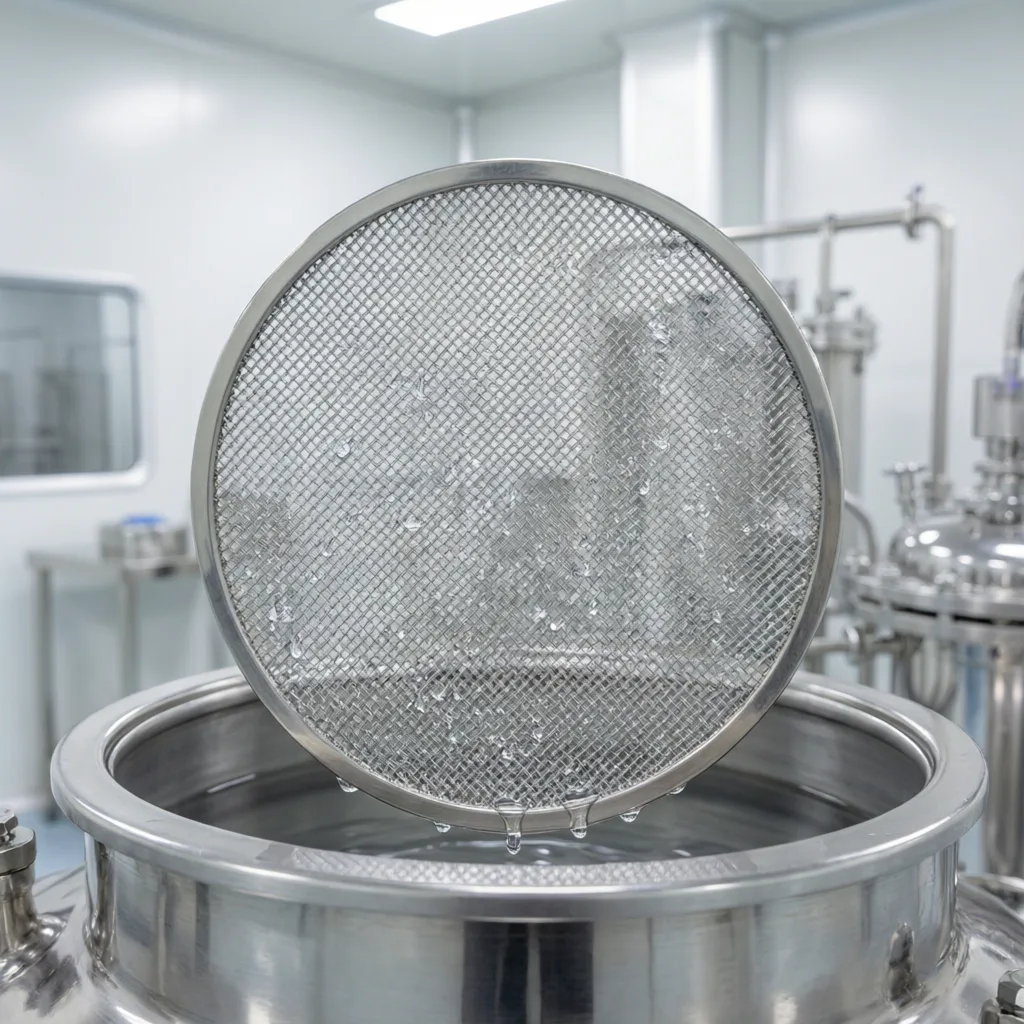

- เภสัชกรรม

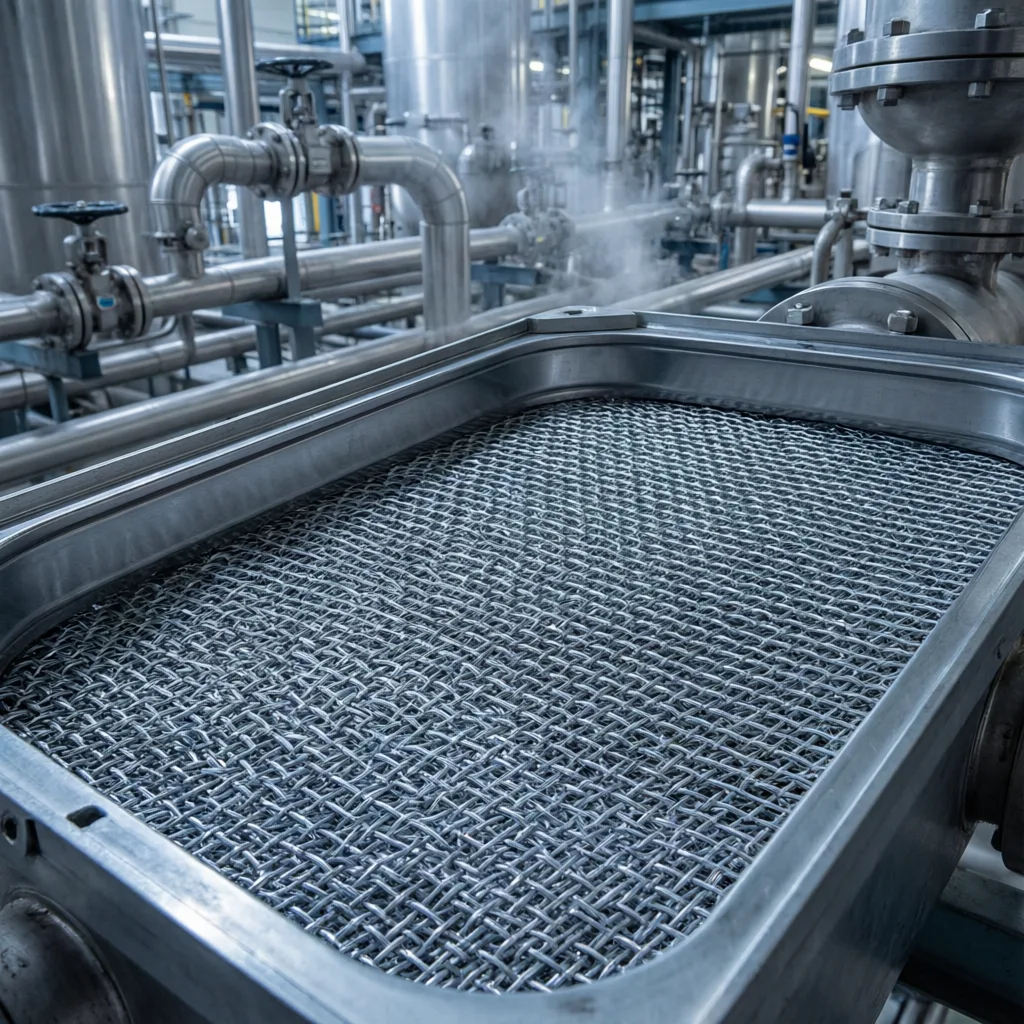

- ปิโตรเคมี
- การกรองอาหาร
องค์ประกอบโลหะและการวิเคราะห์อัตราส่วนโลหะผสม
ความบริสุทธิ์ของลวดทอแบบทวิล 316 และการตรวจสอบย้อนกลับฮีท
ลวดเส้นยืนและเส้นพุ่งสำหรับตระกูลการทอแบบทวิลนี้ถูกดึงเย็นจากแท่ง 316 ที่ผ่านการทดสอบด้วยสเปกโตรมิเตอร์ โดยมีความสมดุล Cr 16-18% / Ni 10-14% / Mo 2-3% ดังแสดงด้านล่าง การดึงเย็นช่วยเพิ่มความแข็งแรงครากของลวดเพื่อให้เส้นทวิลที่หนักกว่าคงการประสานกันภายใต้แรงตึงและแรงสั่นสะเทือน และการจัดส่งแต่ละครั้งมีใบรับรอง EN 10204 3.1 ผูกกับหมายเลขฮีทของลวด
All batches are tested via handheld PM-I spectrometer before Tianjin Port export, guaranteeing material compliance.
คุณสมบัติทางกายภาพและขีดจำกัดการใช้งานของการทอแบบทวิล 316
- ความต้านทานการกัดกร่อนแบบหลุม (PREN)：โมลิบดีนัม 2-3% ยกระดับเลขเทียบเท่าความต้านทานการกัดกร่อนแบบหลุมเป็นประมาณ 24-26 ทำให้ตาข่ายทอแบบทวิลนี้เป็นตัวเลือกมาตรฐานสำหรับน้ำทะเล น้ำเค็ม และกระแสกระบวนการที่มีคลอไรด์ ซึ่งทวิล 304 จะเกิดการกัดกร่อนแบบหลุม
- อุณหภูมิออกซิเดชันสูงสุด：ลวด 316 ทนต่อการเกิดสเกลในบริการต่อเนื่องในอากาศได้ถึง 870°C และในบริการเป็นช่วงถึง 925°C และโมลิบดีนัมช่วยปรับปรุงความแข็งแรงครีปที่อุณหภูมิสูง — เกี่ยวข้องกับงานกรองโพลิเมอร์หลอมเหลวร้อน
- ความแข็งแรงครากหลังการดึงเย็น：ขั้นต่ำในสภาพอบอ่อนคือ 205 MPa เพิ่มขึ้นเป็นประมาณ 310 MPa หลังการดึงเย็นที่ใช้สำหรับลวดทอ ซึ่งช่วยให้เส้นทวิลที่หนักกว่าและช่องเปิดคงที่ภายใต้แรงกดในสเปกละเอียด 325-400 เมช
- คำแนะนำการเชื่อม：การคง 316 ไว้ในช่วง 425-860°C ทำให้โครเมียมคาร์ไบด์ตกตะกอนที่ขอบเกรนและอาจทำให้ลวดละเอียดเปราะ สำหรับชุดประกอบตัวกรองที่เชื่อมในการใช้งานกัดกร่อน สอบถามเกี่ยวกับเวอร์ชัน 316L คาร์บอนต่ำของตาข่ายทวิลนี้
ค่าเผื่ออ้างอิง ASTM E2016-22 สำหรับการทอแบบทวิล 316
ช่วง 100-400 เมชของตระกูลนี้อยู่ในแถบค่าเผื่อระดับกลางและละเอียดที่ ASTM E2016-22 อ้างอิงสำหรับผ้าลวดทออุตสาหกรรม การประสานแบบทวิลโดยทั่วไปรักษาช่องเปิดให้คงที่กว่าการทอแบบเรียบที่เทียบเท่า แต่ยืนยันแถบที่ใช้ได้ในใบสั่งซื้อของคุณและขอค่าที่วัดได้จริงในรายงานก่อนจัดส่ง
| ช่วงเมชตามชื่อ | ความคลาดเคลื่อนเส้นผ่านศูนย์กลางลวดสูงสุด | ความคลาดเคลื่อนช่องเปิดสูงสุด | ความเบี่ยงเบนเอียง |
|---|---|---|---|
| 1 ถึง 50 เมช | ± 0.013 มม. | ± 3% | ≤ 2° |
| 51 ถึง 200 เมช | ± 0.008 มม. | ± 5% | ≤ 1.5° |
| 201 ถึง 400 เมช | ± 0.004 มม. | ± 8% | ≤ 1° |
ข้อกำหนดเหล่านี้มาจากไหน?
- “This specification covers industrial woven wire fabric, referred to as wire cloth, for general use including the separation of particles.”ASTM E2016-22, Scope 1.1ASTM International – พื้นฐานค่าเผื่อจำนวนเมช เส้นผ่านศูนย์กลางลวด และช่องเปิดสำหรับตระกูลผลิตภัณฑ์นี้
- “This International Standard defines terms regarding industrial woven wire cloth for screening purposes and specifies maximum permissible error, requirements, and test methods.”ISO 9044:2016, Scopeองค์การระหว่างประเทศว่าด้วยการมาตรฐาน – พื้นฐานคำศัพท์ ค่าเบี่ยงเบนที่อนุญาต และวิธีการทดสอบสำหรับผ้าลวดทออุตสาหกรรม
- “Twill weave creates a wire cloth in which each shute and warp wire passes over and under the two adjacent wires successively.”Newark Wire Cloth, Guide to Different Types of Wire Mesh WeavesNewark Wire – คำจำกัดความเชิงโครงสร้างของการประสานแบบทวิลที่ใช้ในการเปรียบเทียบลายทอของหน้านี้
การแปรรูปตาข่ายทอตามสั่ง · การรับประกันคุณภาพตาข่ายทอ · การบรรจุและโลจิสติกส์
การแปรรูปตาข่ายทอตามสั่ง
บริการแปรรูปขั้นลึกบนม้วนตาข่ายทอ ก่อนจัดส่ง
การตัดแบ่งความแม่นยำ
ม้วนผ้าทอถูกตัดแบ่งบนไลน์ตัดความแม่นยำสูงจนกว้างถึง 5.0 มม. ขอบสะอาดไม่มีเสี้ยน พร้อมสำหรับการผลิตชิ้นส่วนกรอง
การปั๊มแผ่นกลมและเชื่อมจุด
แผ่นกรองตาข่ายทอชั้นเดียวหรือหลายชั้นถูกปั๊มและเชื่อมจุดตามภาพ CAD ของคุณ รวมถึงรุ่นขอบพับและขอบหุ้ม
การตัดและขึ้นรูปขอบ
การตัดแผ่นตามขนาด การพับขอบ และการทำกรอบ ทำให้ตาข่ายเข้าสายการผลิตได้โดยตรงโดยไม่ต้องตัดแต่งซ้ำ
การรับประกันคุณภาพตาข่ายทอ
ตาข่ายทอที่ส่งออกทุกชุดได้รับการตรวจสอบตามมาตรฐานการตรวจสอบที่เป็นเอกสาร
ใบรับรอง EN 10204 3.1
ใบรับรองทดสอบจากโรงงานพร้อมหมายเลขฮีท ส่วนประกอบลวด และข้อมูลแรงดึงจัดส่งไปกับทุกคำสั่งซื้อ
การตรวจสอบด้วยสเปกโตรมิเตอร์
การสุ่มตัวอย่างสเปกโตรมิเตอร์ PMI แบบพกพากับชุดลวดยืนยันเกรดโลหะผสมก่อนการทอ กำจัดความเสี่ยงการผสมเกรด
การตรวจสอบก่อนจัดส่ง
จำนวนตา ความหนาของลวด และขนาดรูวัดซ้ำเป็นชุดตามค่าเผื่อ ASTM E2016-15 ก่อนโหลดตู้คอนเทนเนอร์
การบรรจุและโลจิสติกส์
การบรรจุมาตรฐานส่งออกที่ออกแบบสำหรับม้วนตาข่ายทอในการขนส่งทางทะเลระยะไกล
ม้วนมาตรฐาน
ความยาวม้วน 30 ม. หรือ 100 ฟุต กว้างมาตรฐาน 0.5 ม. ถึง 1.5 ม. ความกว้างและความยาวม้วนตามสั่งพร้อมให้บริการ
การบรรจุกันความชื้น
ห่อชั้นในด้วยกระดาษคราฟท์กันน้ำ พร้อมห่อชั้นนอกด้วยถุงทอหรือพาเลท ป้องกันสนิมและการเปลี่ยนรูปขอบระหว่างขนส่ง
การโหลดตู้คอนเทนเนอร์
แผนโหลด 20GP / 40HQ ที่ปรับให้เหมาะสมพร้อมภาพถ่ายและรายงานการโหลดแบ่งปันก่อนเรือออก
เงื่อนไขการค้า
FOB เทียนจิน หรือ CIF ท่าเรือหลัก; DHL, FedEx และ SF Express พร้อมให้บริการสำหรับจัดส่งตัวอย่างทั่วโลก
FAQ ทางเทคนิคสำหรับการจัดซื้อ
กลุ่มผลิตภัณฑ์ที่เกี่ยวข้อง
ดูแคตตาล็อกทั้งหมด
พร้อมจัดซื้อ ลวดตาข่ายถักทวิล สแตนเลส 316 แล้วหรือยัง?
ส่งจำนวนเมช เส้นผ่านศูนย์กลางลวด และความชอบลายทอเป้าหมายของคุณตอนนี้ ผู้เชี่ยวชาญของเราตอบกลับภายใน 2 ชั่วโมงพร้อมราคาตรงจากโรงงาน และสามารถจัดเตรียมตัวอย่างตาข่ายทวิล 316 ฟรี
