شبكة منسوجة بنمط التويل من الفولاذ المقاوم للصدأ 304
نسيج أكثر إحكامًا للترشيح الأدق.
السعر المرجعي FOB يبدأ من 14.00 US$ / م². يختلف حسب المواصفات والكمية؛ السعر النهائي عند الاستفسار.
عدد المش
20–325
قطر السلك
0.035–0.4 mm
فتحة الشبكة
0.043–0.87 mm
المساحة المفتوحة
30.1–46.9%
المادة
304 Stainless Steel
المواصفات القياسية
6
عينة
متوفر
مصفوفة SKU التسامح القياسي الرسمي
اختر وأغلق المواصفات الفرعية الدقيقة
Don't see the specification you need? Ask about other options.
Tell us the product, specification, or application. You can inquire even if the details are incomplete.
| عدد الشبكة الاسمي | القطر القياسي (مم)القطر القياسي (بوصة) | حجم الفتحة (مم)حجم الفتحة (بوصة) | مساحة الفتح المرجعية | الوزن التقديري (كجم/م²)الوزن التقديري (رطل/قدم²) | ميكرو | |
|---|---|---|---|---|---|---|
| 20 شبكة | 0.400 mm0.01570" | 0.870 mm0.03430" | 46.9% | 1.60 kg/m²0.3300 lb/sq.ft | ||
| 40 شبكة | 0.250 mm0.00980" | 0.385 mm0.01520" | 36.8% | 1.25 kg/m²0.2600 lb/sq.ft | ||
| 80 شبكة | 0.120 mm0.00470" | 0.198 mm0.00780" | 38.8% | 0.58 kg/m²0.1200 lb/sq.ft | ||
| 120 شبكة | 0.080 mm0.00310" | 0.132 mm0.00520" | 38.8% | 0.38 kg/m²0.0800 lb/sq.ft | ||
| 200 شبكة | 0.050 mm0.00200" | 0.077 mm0.00300" | 36.8% | 0.25 kg/m²0.0500 lb/sq.ft | ||
| 325 شبكة | 0.035 mm0.00140" | 0.043 mm0.00170" | 30.1% | 0.20 kg/m²0.0400 lb/sq.ft |
تحميل كتالوج شبكة الأسلاك الكامل
احصل على الكتالوج الكامل مع المواصفات والتطبيقات والامتثال لمعايير ASTM — بصيغة PDF.
عرض عدسة مجهر محاكاة 100X
التطبيقات النموذجية لشبكة النسج القطري 304

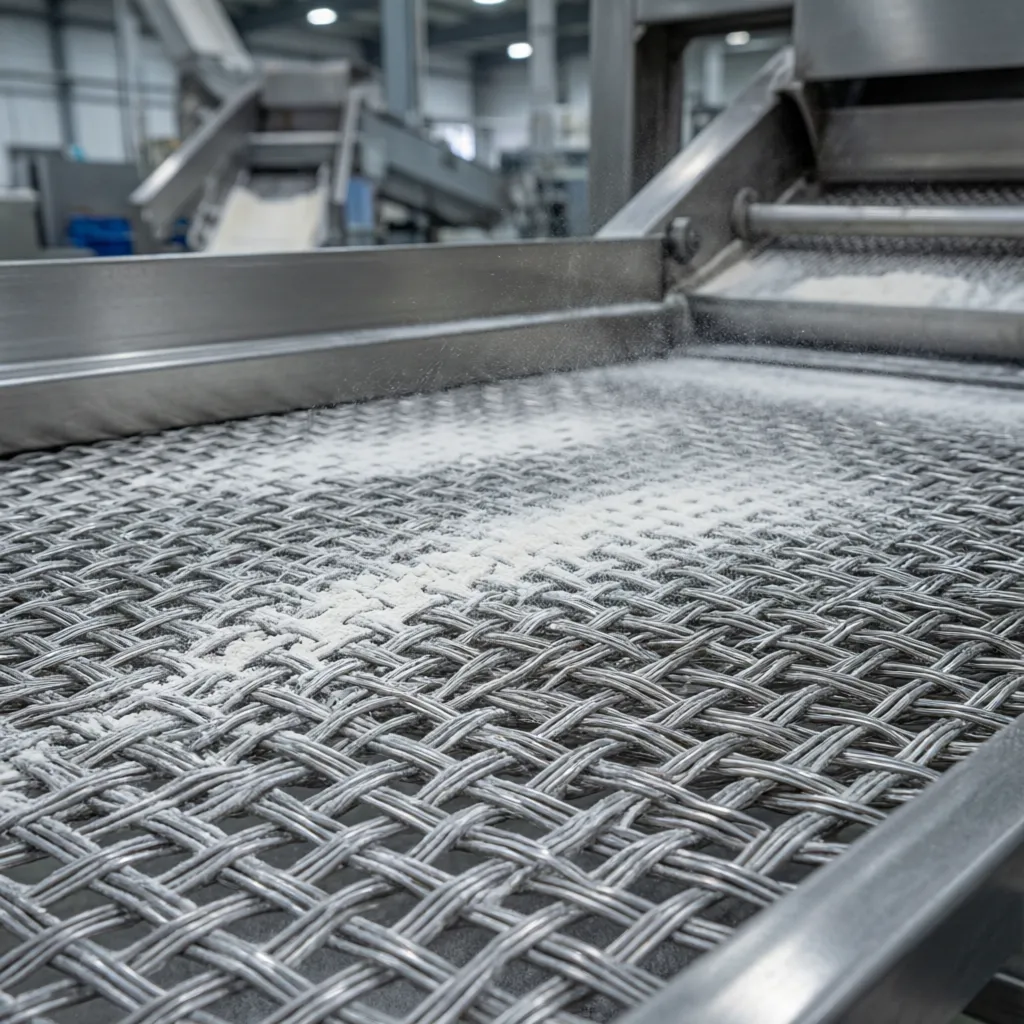

يتيح النسج القطري استخدام سلك أثقل عند عدد مش معين، لذلك يحدده المشترون حيث يجب أن يتحمل المنخل التآكل ويحافظ على فتحات ثابتة: ترشيح مصهور البوليمر ومناخل بثق البلاستيك والمناخل الدوارة والاهتزازية وغربلة الاختبارات الفضائية وفصل المساحيق الدقيقة.
- الترشيح الدقيق

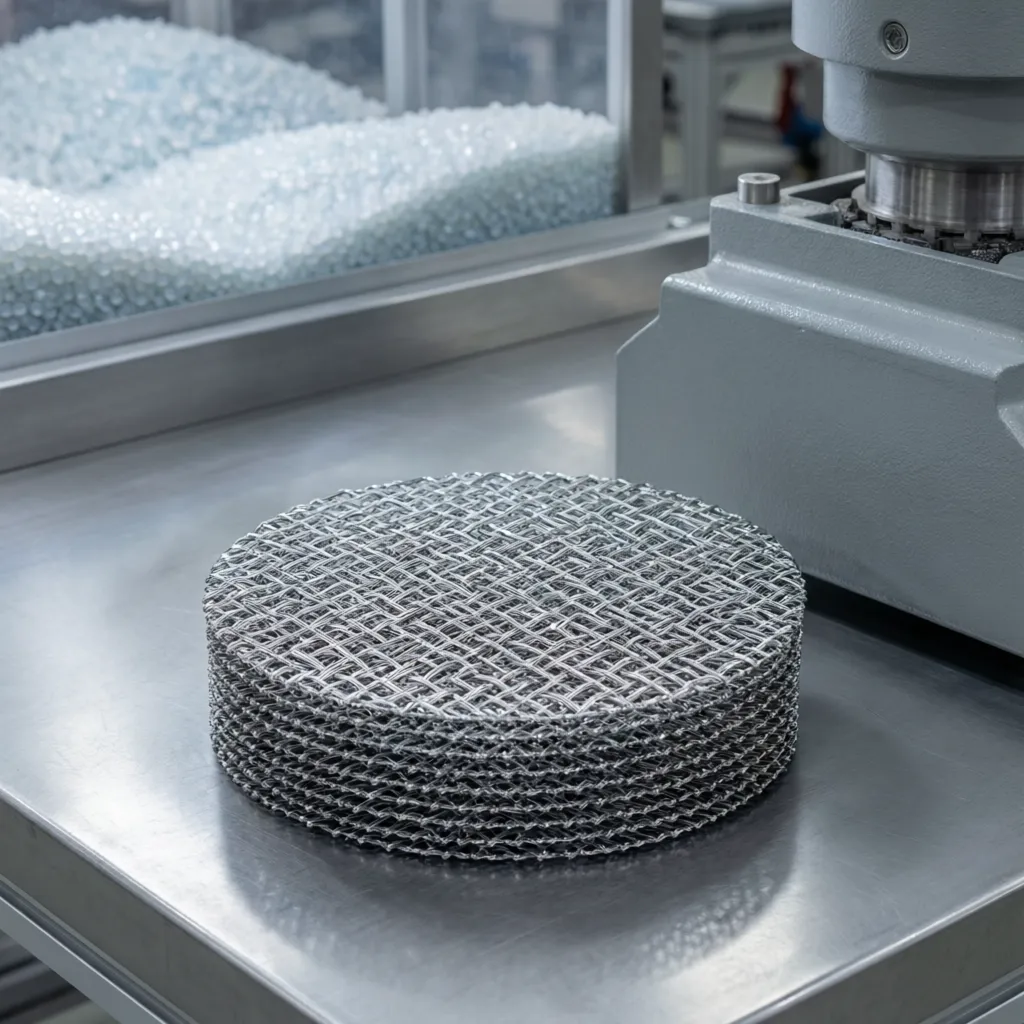

- شاشات البثق البلاستيكي

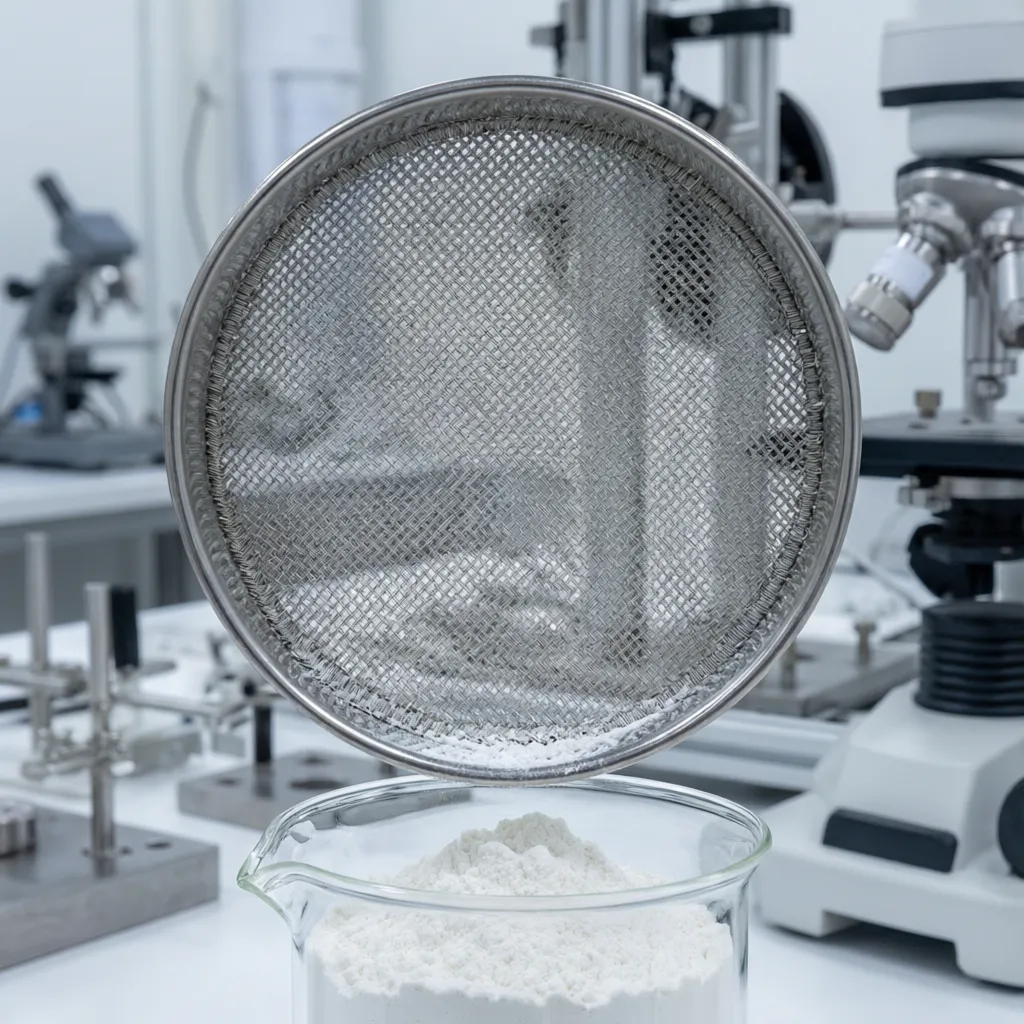

- الفضاء
تحليل التركيب المعدني ونسبة السبائك
نقاء سلك النسج القطري 304 وإمكانية تتبع الصهر
أسلاك السدى واللحمة لهذه العائلة من النسج القطري مسحوبة على البارد من قضيب 304 تم اختباره بمقياس الطيف مع توازن Cr 18-20% / Ni 8-10.5% الموضح أدناه. يرفع السحب على البارد مقاومة الخضوع للسلك بحيث تحافظ خيوط النسج القطري الأثقل على تشابكها تحت الشد والاهتزاز، وتتضمن كل شحنة شهادة فحص EN 10204 3.1 مرتبطة برقم صهر السلك.
All batches are tested via handheld PM-I spectrometer before Tianjin Port export, guaranteeing material compliance.
الخصائص الفيزيائية وحدود الخدمة للنسج القطري 304
- أقصى درجة حرارة أكسدة：يقاوم سلك 304 التقشر في الخدمة المستمرة في الهواء حتى 870 درجة مئوية وفي الخدمة المتقطعة حتى 925 درجة مئوية، مما يغطي ترشيح مصهور البوليمر وغربلة الغازات الساخنة.
- تحذير التحسس：إبقاء 304 في نطاق 425-860 درجة مئوية يرسب كربيدات الكروم عند حدود الحبيبات وقد يتسبب في هشاشة الأسلاك الدقيقة. لمجموعات المرشحات الملحومة التي تعمل في هذا النطاق، استفسر عن نسخة 304L منخفضة الكربون من هذه الشبكة القطرية.
- مقاومة الخضوع بعد السحب على البارد：الحد الأدنى في حالة التلدين هو 205 ميغاباسكال، يرتفع إلى حوالي 310 ميغاباسكال بعد السحب على البارد المستخدم لسلك النسيج، مما يحافظ على ثبات خيوط النسج القطري الأثقل وفتحاتها تحت الحمل.
- ملامسة الأغذية：يتوافق 304 مع متطلبات ملامسة الأغذية من FDA، لذلك يمكن استخدام شبكة النسج القطري هذه مباشرة في خطوط معالجة الأغذية والألبان والأدوية حيث تكون مقاومة التآكل مهمة.
سماحيات مرجع ASTM E2016-22 للنسج القطري 304
نطاق 20-325 مش لهذه العائلة يشمل نطاقات السماحية المشار إليها في ASTM E2016-22 لأقمشة الأسلاك المنسوجة الصناعية. يحافظ التشابك القطري عموماً على فتحات أكثر ثباتاً تحت المناولة من النسج العادي المكافئ، لكن أكد النطاق المطبق في أمر الشراء واطلب القيم المقاسة الفعلية في تقرير ما قبل الشحن.
| نطاق الشبكة الاسمي | أقصى تسامح في قطر السلك | أقصى تسامح في الفتحة | انحراف الميل |
|---|---|---|---|
| 1 إلى 50 شبكة | ± 0.013 مم | ± 3% | ≤ 2° |
| 51 إلى 200 شبكة | ± 0.008 مم | ± 5% | ≤ 1.5° |
| 201 إلى 400 شبكة | ± 0.004 مم | ± 8% | ≤ 1° |
من أين تأتي هذه المواصفات؟
- “This specification covers industrial woven wire fabric, referred to as wire cloth, for general use including the separation of particles.”ASTM E2016-22, Scope 1.1ASTM International – أساس سماحيات عدد المش وقطر السلك وفتحة الشبكة لهذه العائلة من المنتجات
- “This International Standard defines terms regarding industrial woven wire cloth for screening purposes and specifies maximum permissible error, requirements, and test methods.”ISO 9044:2016, Scopeالمنظمة الدولية للمعايير – أساس المصطلحات والانحراف المسموح به وطرق الاختبار لأقمشة الأسلاك المنسوجة الصناعية
- “Twill weave creates a wire cloth in which each shute and warp wire passes over and under the two adjacent wires successively.”Newark Wire Cloth, Guide to Different Types of Wire Mesh WeavesNewark Wire – التعريف الهيكلي للتشابك القطري المستخدم في مقارنة أنماط النسيج في هذه الصفحة
تصنيع مخصص للشبك المنسوج · ضمان جودة الشبك المنسوج · التعبئة والخدمات اللوجستية
تصنيع مخصص للشبك المنسوج
خدمات التصنيع العميق المتاحة على لفائف الشبك المنسوج قبل الشحن.
التقسيم الطولي الدقيق
تُقسَّم لفائف النسيج على خطوط تقسيم عالية الدقة حتى عرض 5.0 مم، بحواف نظيفة وخالية من الزوائد وجاهزة لإنتاج عناصر الترشيح.
ختم الأقراص واللحام النقطي
أقراص ترشيح من الشبك المنسوج أحادية أو متعددة الطبقات تُختم وتُلحم نقطياً حسب رسومات CAD الخاصة بك، بما في ذلك إصدارات الحواف المطوية والمقفاة.
القطع وتشكيل الحواف
قطع الألواح حسب المقاس، وثني الحواف وتأطيرها بحيث يدخل الشبك مباشرة في خط الإنتاج دون تهذيب ثانوي.
ضمان جودة الشبك المنسوج
كل شحنة من الشبك المنسوج المُصدَّر تُتحقق وفق معايير فحص موثقة.
شهادة EN 10204 3.1
شهادات اختبار المطحنة متضمنة رقم الدفعة وتركيب السلك وبيانات الشد تُشحن مع كل طلب.
التحقق بمقياس الطيف
أخذ عينات بمقياس طيف PMI محمول على دفعات السلك يؤكد درجة السبيكة قبل النسج، مما يلغي خطر خلط الدرجات.
فحص ما قبل الشحن
يُعاد قياس عدد المش، وقطر السلك، والفتحة لكل دفعة وفق تفاوتات ASTM E2016-15 قبل تحميل الحاوية.
التعبئة والخدمات اللوجستية
تعبئة بمعايير التصدير مصممة للفائف الشبك المنسوج في الشحن البحري لمسافات طويلة.

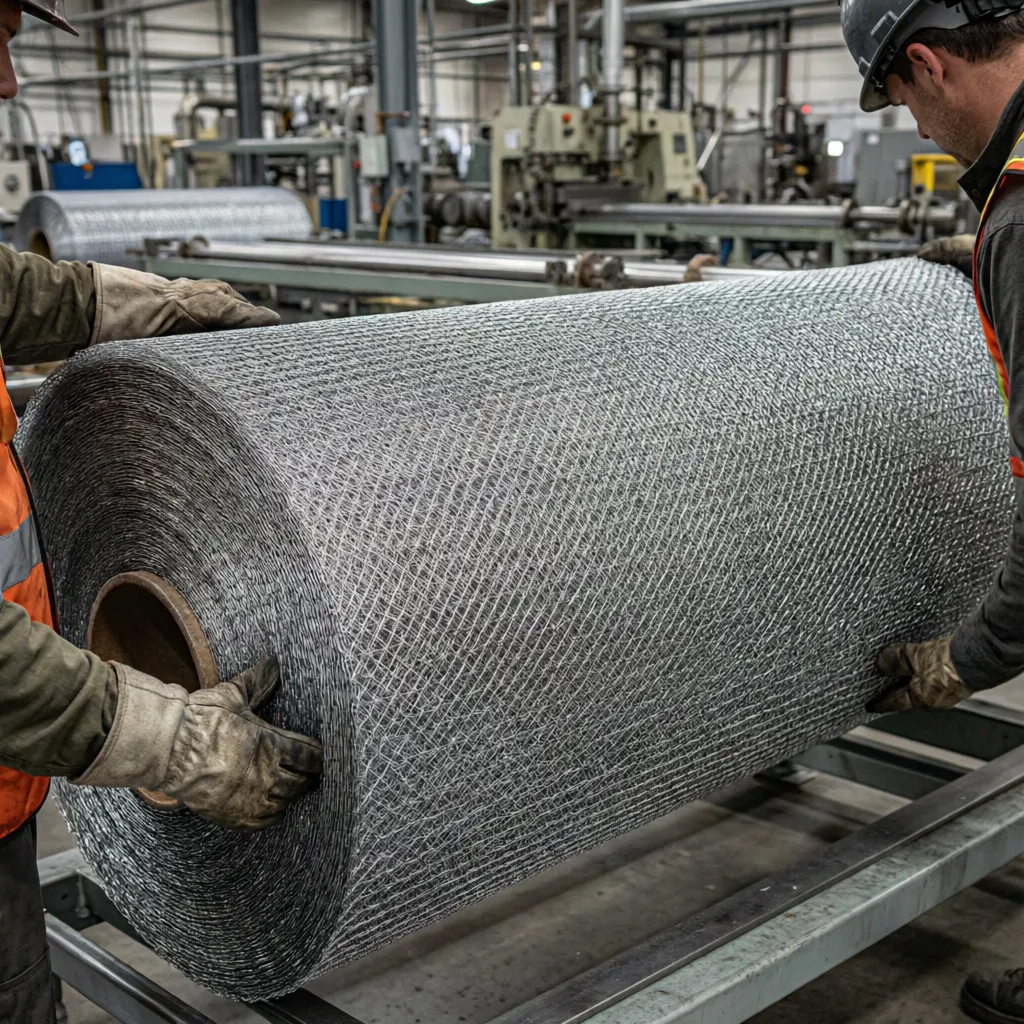

لفائف قياسية
أطوال لفائف 30 متراً أو 100 قدم بعروض قياسية من 0.5 م إلى 1.5 م؛ أبعاد مخصصة متاحة عند الطلب.
تعبئة مقاومة للرطوبة
غلاف داخلي من ورق الكرافت المقاوم للماء مع تغليف خارجي من أكياس منسوجة أو منصات لتجنب الصدأ وتشوه الحواف أثناء النقل.
تحميل الحاويات
خطط تحميل 20GP / 40HQ محسَّنة مع صور وتقارير تحميل تُشارك قبل مغادرة السفينة.
شروط التجارة
FOB تيانجين أو CIF الموانئ الرئيسية؛ DHL وFedEx وSF Express متاحة لشحنات العينات حول العالم.
